Корпус вводно-распределительного устройства (ВРУ)

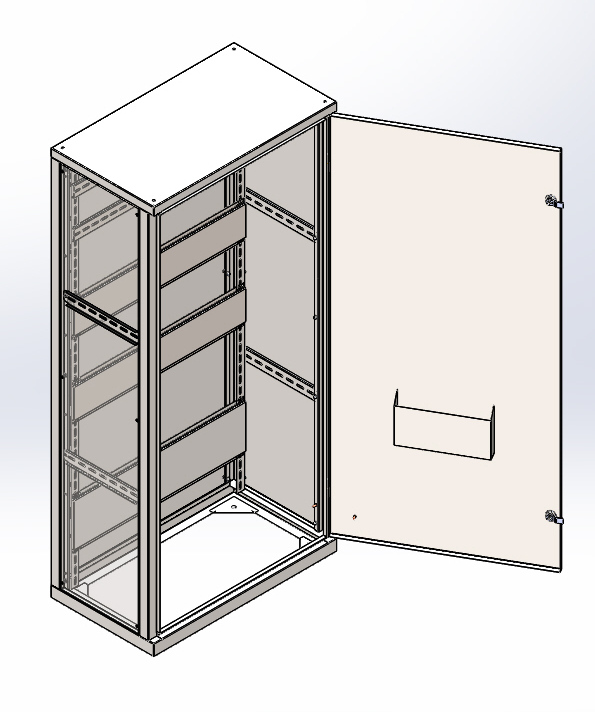

Корпус ВРУ, предназначен для сборки вводно-рапределительных устройств приема, учета и распределения электрической энергии при напряжении 380/220 В частотой 50-60 Гц, до 630 А в жилых и общественных зданиях.
Габаритные размеры ВРУ: 1700х800х450 (мм).
Корпус цельносварной, боковины и задняя стенка крепятся на винтах, внутри рама с перфорацией и монтажными панелями.

Состав: Комплект КД (3D модели сборочных единиц, деталей и чертежи) Язык документа

Софт: SolidWorks 2015

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Корпус вводно-распределительного устройства (ВРУ)

Замок Mesan 060\Гайка.SLDPRT
Замок Mesan 060\Замок Mesan 060.SLDASM
Замок Mesan 060\Корпус замка.SLDPRT
Замок Mesan 060\Прокладка корпуса.SLDPRT
Замок Mesan 060\Ригель.SLDPRT
Замок Mesan 060\Уплотнение штока.SLDPRT
Замок Mesan 060\Шайба корпуса.SLDPRT
Замок Mesan 060\Шток замка.SLDPRT
Петля 10х65\Втулка петли.SLDPRT
Петля 10х65\Ось петли.SLDPRT
Петля 10х65\Шайба.SLDPRT
ВРУ1.000.000.SLDDRW
ВРУ1.000.000-001 Стойка монтажная.SLDDRW
ВРУ1.000.000-001 Стойка монтажная.SLDPRT
ВРУ1.000.000-002 Кронштейн.SLDDRW
ВРУ1.000.000-002 Кронштейн.SLDPRT
ВРУ1.000.000-003 Панель боковая.SLDDRW
ВРУ1.000.000-003 Панель боковая.SLDPRT
ВРУ1.000.000-004 Панель задняя.SLDDRW
ВРУ1.000.000-004 Панель задняя.SLDPRT
ВРУ1.000.000-005 Основание нижнее.SLDDRW
ВРУ1.000.000-005 Основание нижнее.sldprt
ВРУ1.000.000-005 Панель монтажная 50х750.SLDDRW
ВРУ1.000.000-005 Панель монтажная 50х750.SLDPRT
ВРУ1.000.000-006 Основание верхнее.SLDDRW
ВРУ1.000.000-006 Основание верхнее.sldprt
ВРУ1.000.000-006 Панель монтажная 160х750.SLDDRW
ВРУ1.000.000-006 Панель монтажная 160х750.SLDPRT
ВРУ1.000.000-007 Панель монтажная 220х750.SLDDRW
ВРУ1.000.000-007 Панель монтажная 220х750.SLDPRT
ВРУ1.000.000СБ Корпус ВРУ.SLDASM
ВРУ1.000.000СБ Корпус ВРУ.SLDDRW
ВРУ1.000.100.SLDDRW
ВРУ1.000.100-001 Стойка.SLDDRW
ВРУ1.000.100-001 Стойка.sldprt
ВРУ1.000.100-002 Стойка.sldprt
ВРУ1.000.100-003 Стойка.SLDDRW
ВРУ1.000.100-003 Стойка.sldprt
ВРУ1.000.100-004 Стойка.sldprt
ВРУ1.000.100-007 Косынка.SLDDRW
ВРУ1.000.100-007 Косынка.sldprt
ВРУ1.000.100-008 Платик.SLDDRW
ВРУ1.000.100-008 Платик.SLDPRT
ВРУ1.000.100СБ Каркас.sldasm
ВРУ1.000.100СБ Каркас.SLDDRW
ВРУ1.000.200-001 Панель.SLDDRW
ВРУ1.000.200-001 Панель.SLDPRT
ВРУ1.000.200-002 Карман.SLDDRW
ВРУ1.000.200-002 Карман.SLDPRT
ВРУ1.000.200СБ Дверь.sldasm
ВРУ1.000.200СБ Дверь.SLDDRW
Заклепка Bralo 3х6 01010003006.SLDPRT
Заклепка Bralo М6 0371106009.SLDPRT
Шпилька приварная омедненная CD М6х16.SLDPRT
Замок Mesan 060
Петля 10х
