Комплексная трансформаторная подстанция КТП 250-400 кВА тупиковая

1
186
2340
18
2
100

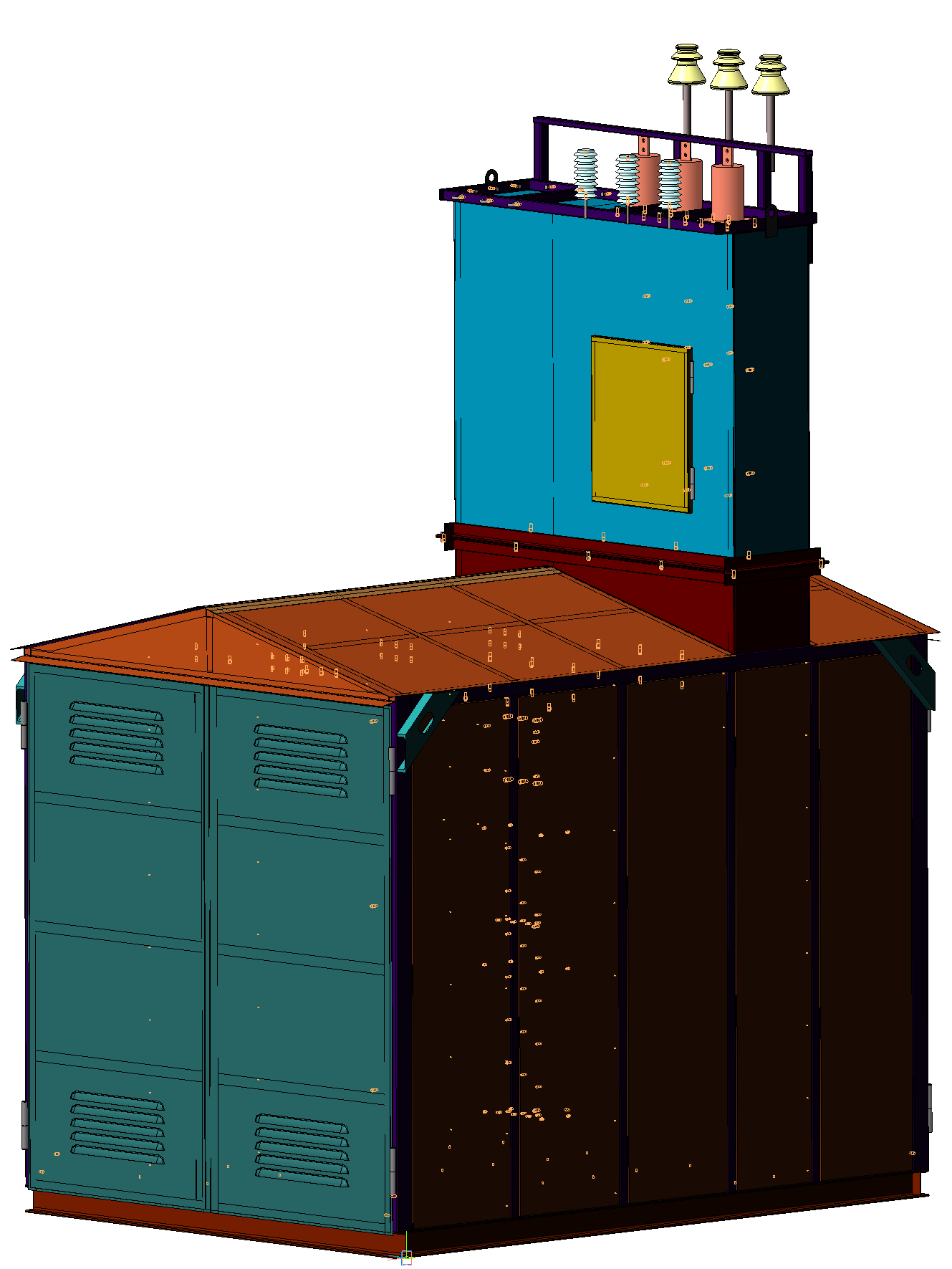

3D модель Комплексная трансформаторная подстанция КТП 250-400 кВА тупиковая

3D модель комплексной трансформаторной подстанции мощьностью 250...400 кВА тупиковая, каркасная.

3D Модели КТП
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Владимир Голубев
Дата
06.02.2016
Язык
Русский
Состав
3D модели деталей и сборок
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • 3D модели
    • КТП в сборе с КСО
      • Шина №17.m3d
      • Шина №18.m3d
      • Шина №19.m3d
      • КТП в сборе с КСО _ КТП.250-400.ТУП.УН.100.030СБ.a3d
      • Шина №16.m3d
    • КТП в сборе со шкафом воздушного ввода
      • Шина №14.m3d
      • КТП в сборе со шкафом воздушного ввода _ КТП.250-400.ТУП.УН.100.029СБ.a3d
      • Шина №15.m3d
      • Изолятор ИО-10-3,75.m3d
      • Шина №12.m3d
      • Шина №13.m3d
    • КСО
      • Привод выключателя.m3d
      • Выключатель нагрузки автогазовый ВНАП-10630-20зп с предохранителем ПКТ-102-10.m3d
      • КСО в сборе с выключателем _ КТП.250-400.ТУП.УН.100.035СБ.a3d
      • Рычаг.m3d
      • КСО-386
        • Защита
          • Панель защита _ КТП.250-400.ТУП.УН.400.035.m3d
          • Защита _ КТП.250-400.ТУП.УН.100.036СБ.a3d
          • Ребро жесткости _ КТП.250-400.ТУП.УН.400.039.m3d
        • Лист 3,0х150х1690.m3d
        • Каркас
          • Труба 20х40х2 L=1660мм..m3d
          • Труба 20х40х2 L=810мм..m3d
          • Рама
            • Труба 20х40х2 L=720мм..m3d
            • Рама КСО-386 _ КТП.250-400.ТУП.УН.100.031СБ.a3d
            • Труба 20х40х2 L=850мм..m3d
          • Труба 20х40х2 L=1700мм..m3d
          • Каркас КСО-386 _ КТП.250-400.ТУП.УН.100.032СБ.a3d
        • КСО-386 _ КТП.250-400.ТУП.УН.100.033СБ.a3d
        • Двери КСО
          • Двери КСО _ КТП.250-400.ТУП.УН.100.034СБ.a3d
          • Уголок 20х20х3 L=1650мм..m3d
          • Элемент двери КСО.m3d
          • Лист 1,5х520х1680.m3d
        • Лист 2,0х145х1690.m3d
    • Воздушный шкаф
      • Ограничитель перенапряжения ОПН-п-10-11,5.m3d
      • Предохранитель ПКТ-102-10.m3d
      • Шкаф воздушный - монтаж _ КТП.250-400.ТУП.УН.100.025СБ.a3d
      • Проходной изолятор ИПУ-10.m3d
      • Воздушный шкаф
        • Дверь НН
          • Элемент дверей ВН №1.m3d
          • Лист 1,5х264х610.m3d
          • Уголок 20х20х3 L=270мм..m3d
          • Дверь НН воздушного шкафа _ КТП.250-400.ТУП.УН.100.024СБ.a3d
        • Задняя стенка
          • Подставка _ КТП.250-400.ТУП.УН.200.003.m3d
          • Задняя стенка _ КТП.250-400.ТУП.УН.100.018СБ.a3d
          • Лист 2,0х1250х1500.m3d
        • Стенка передняя
          • Стенка передняя в сборе _ КТП.250-400.ТУП.УН.100.021СБ.a3d
          • Стенка передняя.m3d
          • Лист 2,0х15х504.m3d
          • Лист 2,0х15х600.m3d
        • Крыша воздушного шкафа _ КТП.250-400.ТУП.УН.400.036.m3d
        • Дверь ВН
          • Уголок 20х20х3 L=520мм..m3d
          • Элемент дверей ВН №1.m3d
          • Дверь ВН воздушного шкафа _ КТП.250-400.100.023СБ.a3d
          • Лист 1,5х515х610.m3d
        • Стенка боковая №2
          • Лист 2,0х15х254.m3d
          • Стенка боковая №2 _ КТП.250-400.ТУП.УН.400.033.m3d
          • Стенка боковая №2 в сборе _ КТП.250-400.ТУП.УН.100.020СБ.a3d
        • Петля
          • Петля.a3d
          • Петля нижняя.m3d
          • Петля верхняя.m3d
        • Кронштейн под изоляторы
          • Труба 20х40х2 L=417мм..m3d
          • Кронштейн под изоляторы _ КТП.250-400.ТУП.УН.100.022СБ.a3d
          • Труба 40х40х2 L=400мм..m3d
          • Штырь под ограничитель перенапряжение.m3d
          • Штырь под изолятор.m3d
          • Крюк монтажный воздушного шкафа _ КТП.250-400.ТУП.УН.400.037.m3d
          • Труба 20х40х2 L=500мм..m3d
          • Труба 20х40х2 L=1460мм..m3d
        • Лист 2,0х381х1250.m3d
        • Воздушны шкаф универсальный _ КТП.250-400.ТУП.УН.100.019СБ.a3d
        • Стенка боковая №1 _ КТП.250-400.ТУП.УН.400.032.m3d
      • Изолятор штыревой ШФ-10Г.m3d
      • Шина №1.m3d
      • Ограничитель перенапряжения ОПН-П-0,4.m3d
    • Обшивка каркаса
      • Лист 1,5х430х530.m3d
      • Лист 2,0х940х1660.m3d
      • Конек №1 _ КТП.250-400.ТУП.УН.400.018.m3d
      • Обшивка каркаса _ КТП.250-400.ТУП.УН.100.003СБ.a3d
      • Конек №2 _ КТП.250-400.ТУП.УН.400.019.m3d
      • Стенка №6 _ КТП.250-400.ТУП.УН.400.021.m3d
      • Стенка №8 _ КТП.250-400.ТУП.УН.400.003.m3d
      • Стенка №3 _ КТП.250-400.ТУП.УН.400.014.m3d
      • Стенка торцевая №1 _ КТП.250-400.ТУП.УН.400.020.m3d
      • Стенка №2 _ КТП.250-400.ТУП.УН.400.013.m3d
      • Лист 1,5х1000х639.m3d
      • Стенка №5 _ КТП.250-400.ТУП.УН.400.016.m3d
      • Стенка №4 _ КТП.250-400.ТУП.УН.400.015.m3d
      • Лист 1х938х1977.m3d
      • Подставка под воздушный шкаф
        • Стенка _ КТП.250-400.ТУП.УН.400.010.m3d
        • Лист 2,0х320х381.m3d
        • Подставка под воздушный шкаф _ КТП.250-400.ТУП.УН.100.004СБ.a3d
        • Торцевая стенка №1 _ КТП.250-400.ТУП.УН.400.008.m3d
        • Флянец подставки под воздушный шкаф
          • Уголок 50х50х5 L=1500мм..m3d
          • Уголок 50х50х5 L=485мм..m3d
        • Торцевая стенка №2 _ КТП.250-400.ТУП.УН.400.009.m3d
      • Лист 1,5х1000х1773.m3d
      • Стенка №1 _ КТП.250-400.ТУП.УН.400.012.m3d
      • Стенка №7 _ КТП.250-400.ТУП.УН.400.022.m3d
      • Стенка торцевая №2 _ КТП.250-400.ТУП.УН.400.027.m3d
    • Каркас
      • Труба 20х40х2 L=1920мм..m3d
      • Труба 20х40х2 L=512мм..m3d
      • Труба 60х40х3 L=2544мм..m3d
      • Стропило.m3d
      • Труба 60х40х3 L=1940мм..m3d
      • Труба 60х40х3 L=1920мм..m3d
      • Каркас _ КТП.250-400.ТУП.УН.100.002СБ.a3d
      • Косынка _ КТП.250-400.ТУП.УН.400.006.m3d
      • Труба 40х40х2 L=1940мм..m3d
      • Труба 20х40х2 L=938мм..m3d
      • Труба 40х40х2 L=1977мм..m3d
      • Труба 40х40х2 L=2704мм..m3d
      • Уголок 40х40х4 L=542мм..m3d
      • Уголок 40х40х4 L=512мм..m3d
      • Труба 80х40х3 L=2000мм..m3d
      • Труба 20х40х2 L=386мм..m3d
      • Труба 20х40х2 L=940мм..m3d
      • Труба 40х40х2 L=200мм..m3d
    • КТП в сборе РУНН
      • Шина №11.m3d
      • Кронштейн в сборе с оборудованием НН
        • Шина №2.m3d
        • Вводной разъединитель РЕ 19-39 630А.m3d
        • Шина №3.m3d
        • Автоматический выключатель ВА 57-35 .m3d
        • Шина №5.m3d
        • Трансворматор тока Т-0,66 6005.m3d
        • Защита _ КТП.250-400.ТУП.УН.400.026.m3d
        • Счетчик СЕ303 S31 541 JAYVZ.m3d
        • Шина №4.m3d
        • Кронштейн под манометры _ КТП.250-400.ТУП.УН.400.017.m3d
        • Изолятор шинный SM-51-8 D35.m3d
        • Кронштейн в сборе с оборудованием НН _ КТП.250-400.ТУП.УН.100.028СБ.a3d
        • Шпилька №2 _ КТП.250-400.ТУП.УН.600.006.m3d
        • Шпилька №1 _ КТП.250-400.ТУП.УН.600.005.m3d
        • Автоматический выключатель ВА 57-39.m3d
      • Шина №9.m3d
      • Кронштейн заземления _ КТП.250-400.ТУП.УН.400.011.m3d
      • Шина №7.m3d
      • Шина №10.m3d
      • Шина №6.m3d
      • Кронштейн под оборудование РУНН
        • Уголок 32х32х3 L=1400мм..m3d
        • Лист 2,0х200х600.m3d
        • Лист 2,0х220х890.m3d
        • Уголок 32х32х3 L=900мм..m3d
        • Уголок 32х32х3 L=402мм..m3d
        • Кронштейн под оборудование РУНН _ КТП.250-400.ТУП.УН.100.027СБ.a3d
        • Лист 2,0х300х1035.m3d
      • Лист 2,0х250х320.m3d
      • ТМГ-400.m3d
      • КТП с монтажом отсека НН _ КТП.250-400.ТУП.УН.100.026СБ.a3d
      • КТП с монтажом отсека НН _ КТП.250-400.ТУП.УН.100.026СБ - копия.a3d
      • Шина №8.m3d
    • Основание
      • Лист 3х440х300.m3d
      • Швеллер 10П L=1908мм..m3d
      • Балка №2.m3d
      • Балка №1.m3d
      • Уголок 40х40х4 L=748мм..m3d
      • Уголок 40х40х4 L=500мм..m3d
      • Крышка пола №1.m3d
      • Швеллер 10П L=2000мм..m3d
      • Лист 3х925х640.m3d
      • Лист 3х175х640.m3d
      • Уголок 40х40х4 L=586мм..m3d
      • Крышка пола №2.m3d
      • Лист с рифлением 3х475х959.m3d
      • Основание _ КТП.250-400.ТУП.УН.100.001.a3d
      • Лист с рифлением 3х435х640.m3d
      • Швеллер 10П L=2612мм..m3d
      • Лист с рифлением 3х630х1837.m3d
      • Пол №1.m3d
      • Лист 3х475х959.m3d
      • Крышка пола №3.m3d
      • Лист 3х175х300.m3d
      • Швеллер 10П L=748мм..m3d
    • КТП
      • КТП _ КТП.250-400.ТУП.УН.100.006СБ - копия.a3d
      • Крюк монтажный _ КТП.25-400.ТУП.УН.200.002.m3d
      • Ворота трансформаторного отсека
        • Ворота внутренние
          • Каркас ворот
            • Каркас ворот внутренних _ КТП.250-400.ТУП.УН.100.007СБ.a3d
            • Элемент внутренних ворот №1.m3d
            • Уголок 32х32х3 L=1300мм..m3d
          • Ворота правые
            • Ворота внутренние правые _ КТП.250-400.ТУП.УН.400.028СБ.a3d
          • Ворота левые
            • Петля под навесной замок _ КТП.250-400.ТУП.УН.400.023.m3d
            • Лист 2,0х50х50.m3d
            • Бобышка.m3d
            • Сетка типа Рабица.m3d
            • Ворота внутренние левые _ КТП.250-400.ТУП.УН.100.011СБ.a3d
        • Ворота наружние
          • Каркас ворот
            • Стойка ворот трансформаторного отсека №1 _ КТП.250-400.ТУП.УН.500.003.m3d
            • Каркас ворот трансформаторного отсека _ КТП.250-400.ТУП.УН.100.008СБ.a3d
            • Перекладина ворот трансформаторного отсека №1.m3d
            • Перекладина ворот трансформаторного отсека №2.m3d
          • Ворота правые
            • Панель трансформаторных ворот - правая _ КТП.250-400.ТУП.УН.400.025.m3d
          • Ворота левые
            • Шпингалет нижний
              • Стопор.m3d
              • Фиксатор.m3d
              • Штырь.m3d
              • Втулка.m3d
              • Шпингалет нижний.a3d
              • Скоба нижняя.m3d
            • Панель трансформаторных ворот - левая _ КТП.250-400.ТУП.УН.400.024.m3d
            • Шпингалет верхний
              • Шпингалет верхний.a3d
              • Скоба верхняя.m3d
      • Двери ВН и НН
        • Каркас ворот
          • Каркас ворот РУНН и РУВН _ КТП.250-400.ТУП.УН.100.012СБ.a3d
          • Уголок 40х40х4 L=893мм..m3d
        • Ворота НН
          • Лист 1,5х953х1950.m3d
          • Ворота РУНН _ КТП.250-400.ТУП.УН.100.013СБ.a3d
        • Ворота ВН
          • Ворота РУВН _ КТП.250-400.ТУП.УН.100.014СБ.a3d
      • Петля
        • Петля.a3d
        • Петля нижняя.m3d
        • Петля верхняя.m3d
      • Крышка подставки под воздушный шкаф _ КТП.250-400.ТУП.УН.400.031.m3d
      • КТП _ КТП.250-400.ТУП.УН.100.006СБ.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
350
3D модель Столбовая КТП 250 кВА
Столбовая КТП 250 кВА
300
3D модель КТП 630 кВА киоскового типа тупиковая
КТП 630 кВА киоскового типа тупиковая
800
3D модель Блочно-модульная комплектная трансформаторная подстанция 2БМ КТП 630 кВА
Блочно-модульная комплектная трансформаторная подстанция 2БМ КТП 630 кВА
60
3D модель Комплектная трансформаторная подстанция КТП-630
Комплектная трансформаторная подстанция КТП-630
20
Чертеж Чертеж КТП 25...250 кВА
Чертеж КТП 25...250 кВА
40
3D модель КТП мачтовая (комплектная трансформаторная подстанция 250кВа
КТП мачтовая (комплектная трансформаторная подстанция 250кВа
Задания с фриланса
Все задания
Вопросы по теме
Все вопросы
Комментарии 2
user-avatar
ShabalinSergey
02.06.2016 в 10:02
Ссылка на комменарий 184018
Габариты какие?
user-avatar
Пользователь
02.06.2016 в 11:58
Ссылка на комменарий 184023
2700х2000х2400 (длина-ширина-высота), высота без шкафа воздушного ввода + шкаф 1500 мм.
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
