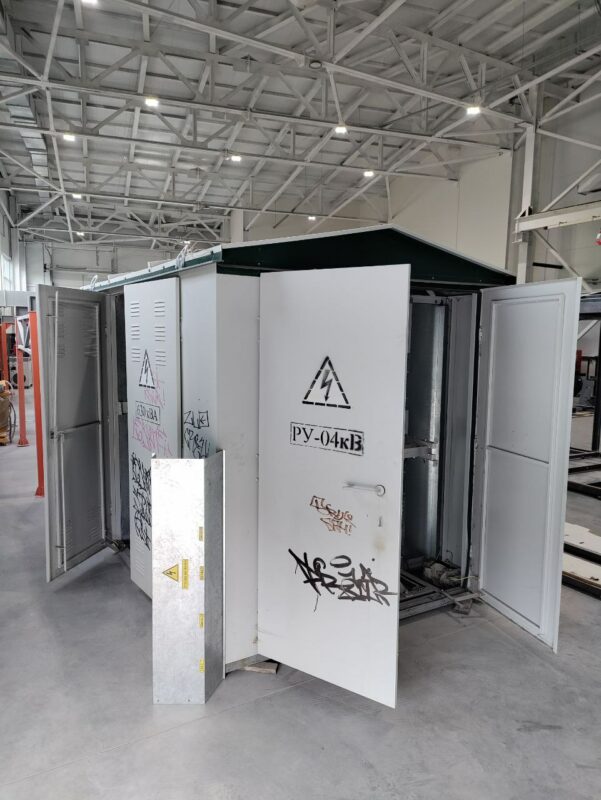

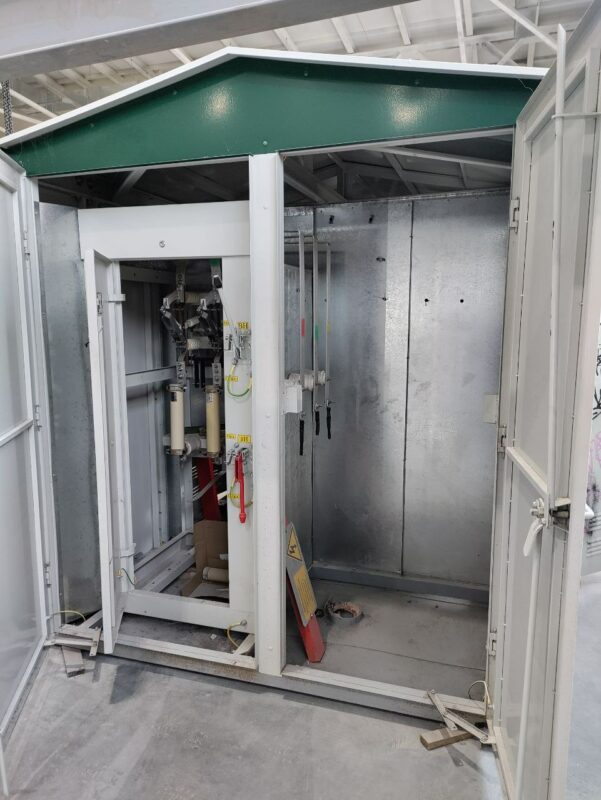

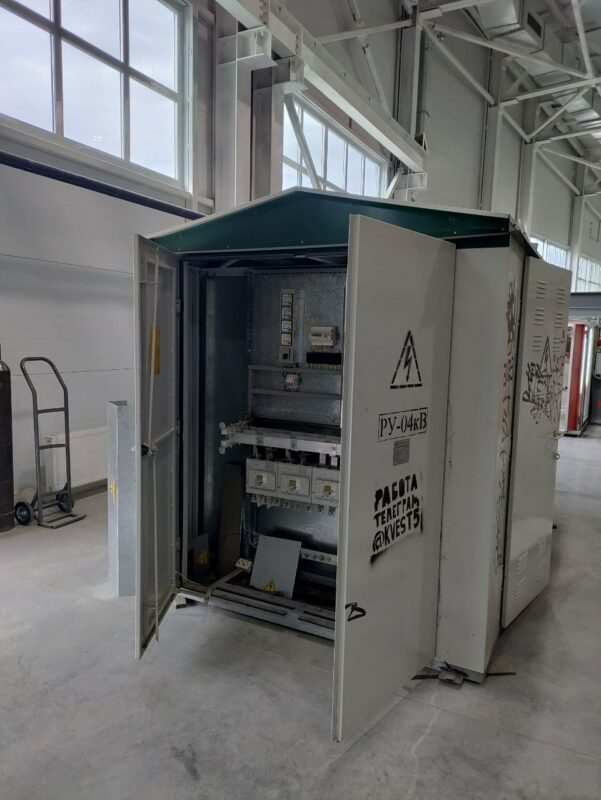

КТП 630 кВА киоскового типа тупиковая

164
1803
6
5

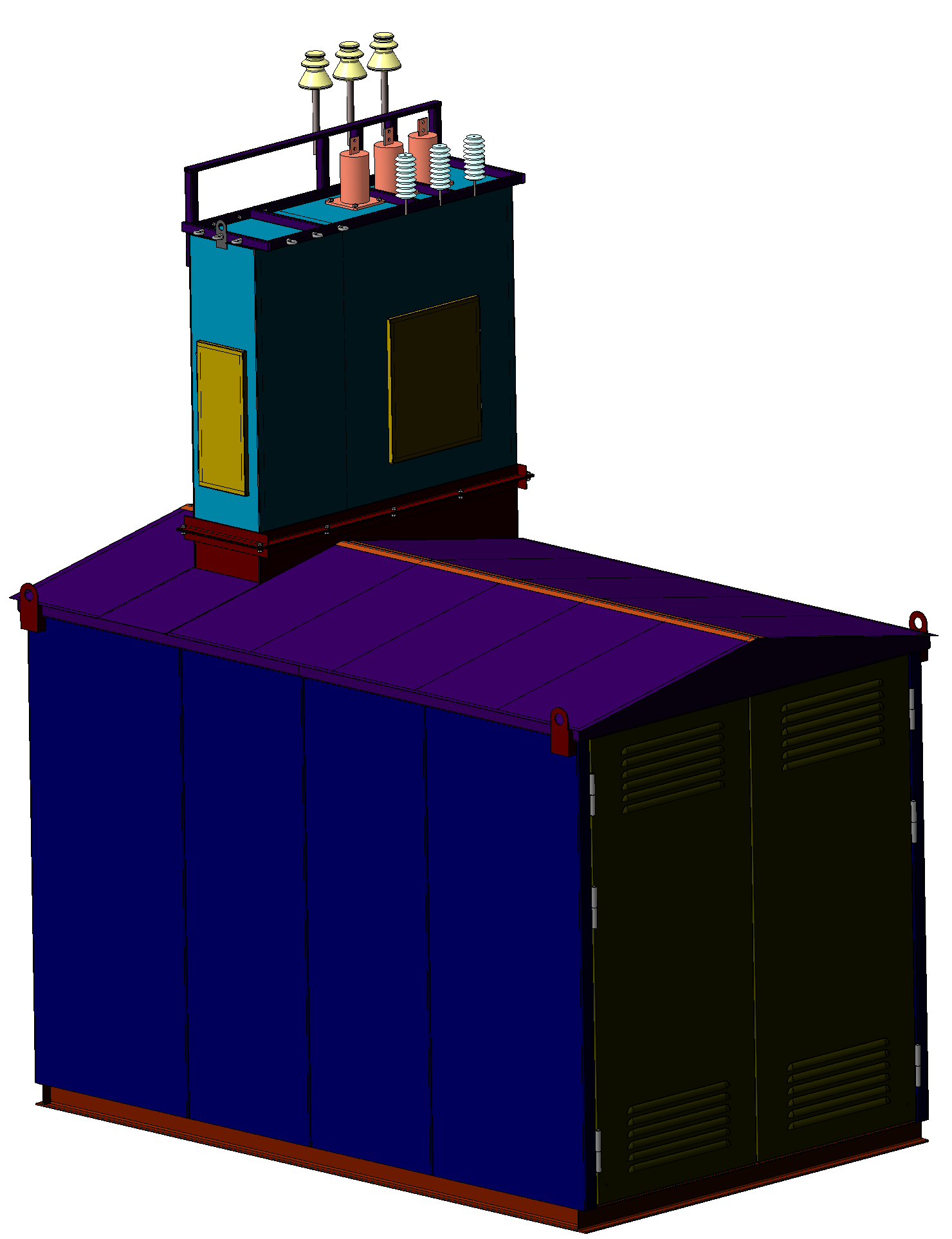

3D модель КТП 630 кВА киоскового типа тупиковая

3D модели деталей и сборок комплексной трансформаторной подстанции киоскового типа КТП-630 кВА тупиковая

3D Модели КТП
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

150
3D модель КТП 160-250 кВа киоскового типа с воздушным вводом
КТП 160-250 кВа киоскового типа с воздушным вводом
20
Чертеж Схема электрическая принципиальная для КТП киоскового типа, (100-630 кВА) 10-0,4 кВ.
Схема электрическая принципиальная для КТП киоскового типа, (100-630 кВА) 10-0,4 кВ.
200
3D модель КТП-630кВА универсальная киоскового типа, проходная
КТП-630кВА универсальная киоскового типа, проходная
100
3D модель Комплексная трансформаторная подстанция КТП 250-400 кВА тупиковая
Комплексная трансформаторная подстанция КТП 250-400 кВА тупиковая
400
3D модель Столбовая КТП 250 кВА
Столбовая КТП 250 кВА
800
3D модель Блочно-модульная комплектная трансформаторная подстанция 2БМ КТП 630 кВА
Блочно-модульная комплектная трансформаторная подстанция 2БМ КТП 630 кВА
Комментарии 5
user-avatar
Владимир Голубев Автор
16.02.2021 в 07:17

Здравствуйте!
Основание 2000х3000 (2120х3320 с отливами крыши)
Высота без шкафа 2400
Общая высота 4300

user-avatar
peto007
15.02.2021 в 22:50

Здравствуйте! Какой габарит?

user-avatar
Дмитрий Ребров Модератор
15.02.2021 в 23:00

Здравствуйте.
Основание 2000*3200
h=2350 крыша
h=4300 макс

user-avatar
Владимир Голубев Автор
01.07.2020 в 14:17

Здравствуйте!
Сварная.

user-avatar
Cooper543
01.07.2020 в 13:48

Добрый день , конструкция сварная или сборная?

Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
Автор
Владимир Голубев
Дата
07.02.2016
Язык
Русский
Состав
3D модели деталей и сборок
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • 3D модели
    • 5) КТП в сборе

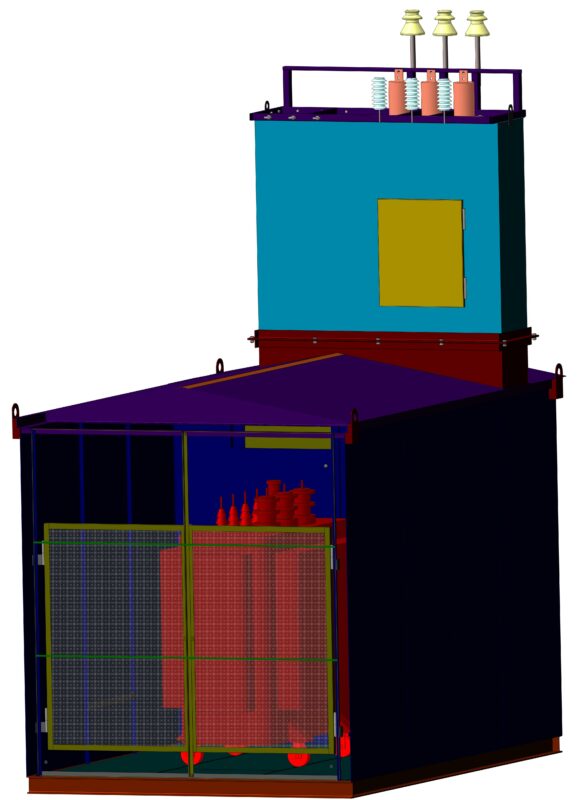

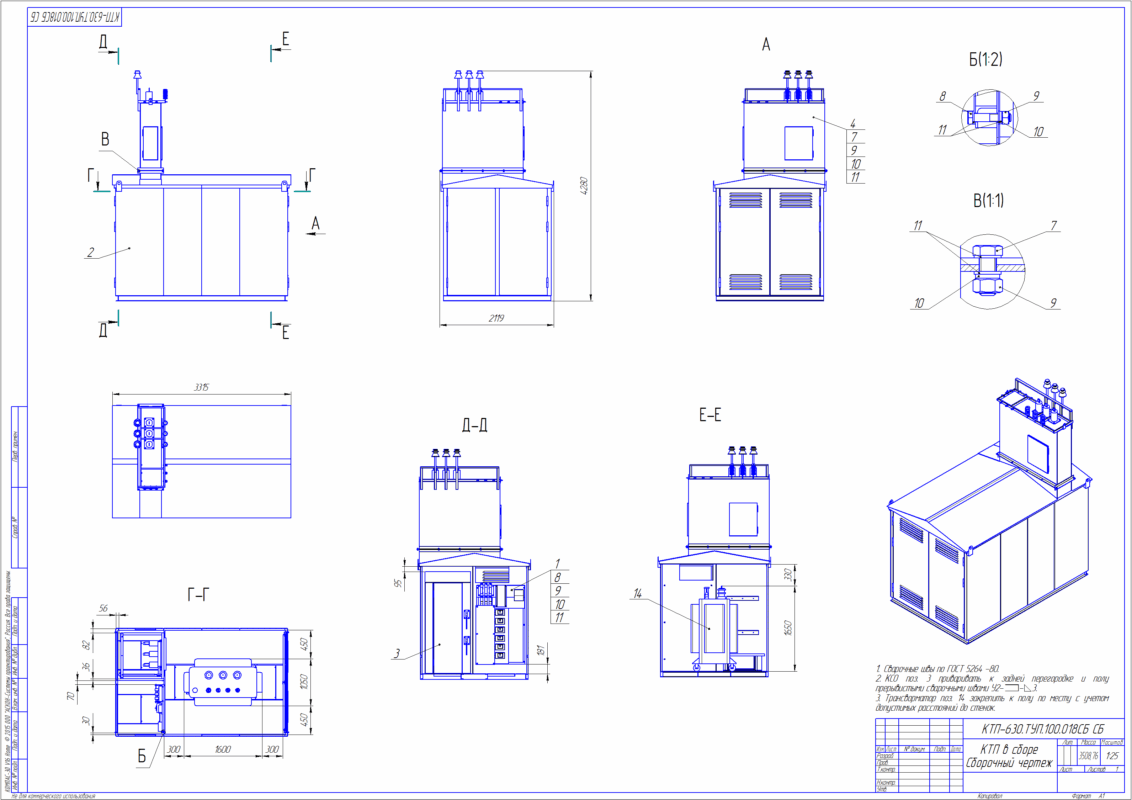

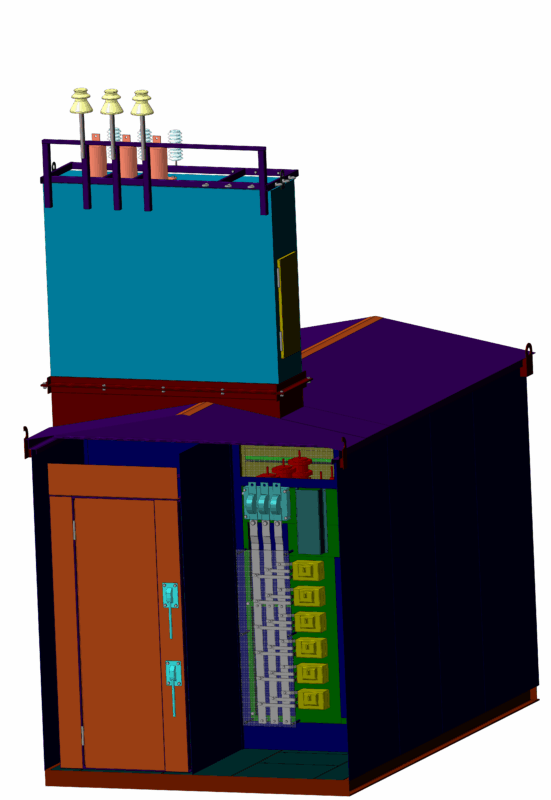

      • КТП в сборе _ КТП-630.ТУП.100.018СБ.a3d
      • КСО
        • Привод выключателя.m3d
        • Выключатель нагрузки автогазовый ВНАП-10630-20зп с предохранителем ПКТ-102-10.m3d
        • КСО в сборе с выключателем _ КТП-630.ТУП.100.022СБ.a3d
        • Рычаг.m3d
        • КСО-386
          • Защита
            • Защита _ КТП-630.ТУП.100.020СБ.a3d
            • Панель защита _ КТП-630.ТУП.300.027.m3d
            • Ребро жесткости _ КТП.250-400.ТУП.УН.400.039.m3d
          • Лист 3,0х150х1690.m3d
          • Каркас
            • Труба 20х40х2 L=1660мм..m3d
            • Труба 20х40х2 L=810мм..m3d
            • Труба 20х40х2 L=1350мм..m3d
            • Каркас КСО-386 _ КТП-630.ТУП.100.019СБ.a3d
            • Рама
              • Труба 20х40х2 L=720мм..m3d
              • Рама КСО-386 _ КТП.250-400.ТУП.УН.100.031СБ.a3d
              • Труба 20х40х2 L=850мм..m3d
          • КСО-386 _ КТП-630.ТУП.100.021СБ.a3d
          • Двери КСО
            • Двери КСО _ КТП.250-400.ТУП.УН.100.034СБ.a3d
            • Уголок 20х20х3 L=1650мм..m3d
            • Элемент двери КСО.m3d
            • Лист 1,5х520х1680.m3d
          • Лист 2,0х145х1690.m3d
      • Воздушный шкаф
        • Ограничитель перенапряжения ОПН-п-10-11,5.m3d
        • Предохранитель ПКТ-102-10.m3d
        • Шкаф воздушный - монтаж _ КТП-630.ТУП.100.023СБ.a3d
        • Проходной изолятор ИПУ-10.m3d
        • Воздушный шкаф
          • Дверь НН
            • Элемент дверей ВН №1.m3d
            • Лист 1,5х264х610.m3d
            • Уголок 20х20х3 L=270мм..m3d
            • Дверь НН воздушного шкафа _ КТП.250-400.ТУП.УН.100.024СБ.a3d
          • Задняя стенка
            • Подставка _ КТП-630.ТУП.УН.200.003.m3d
            • Задняя стенка _ КТП-630.ТУП.100.013СБ.a3d
            • Лист 2,0х1250х1500.m3d
          • Стенка передняя
            • Стенка передняя в сборе _ КТП.250-400.ТУП.УН.100.021СБ.a3d
            • Стенка передняя.m3d
            • Лист 2,0х15х504.m3d
            • Лист 2,0х15х600.m3d
          • Дверь ВН
            • Уголок 20х20х3 L=520мм..m3d
            • Элемент дверей ВН №1.m3d
            • Дверь ВН воздушного шкафа _ КТП.250-400.100.023СБ.a3d
            • Лист 1,5х515х610.m3d
          • Крыша воздушного шкафа _ КТП-630.ТУП.300.024.m3d
          • Стенка боковая №2
            • Лист 2,0х15х254.m3d
            • Стенка боковая №2 _ КТП.250-400.ТУП.УН.400.033.m3d
            • Стенка боковая №2 в сборе _ КТП.250-400.ТУП.УН.100.020СБ.a3d
          • Воздушны шкаф универсальный _ КТП-630.ТУП.100.015СБ.a3d
          • Петля
            • Петля.a3d
            • Петля нижняя.m3d
            • Петля верхняя.m3d
          • Кронштейн под изоляторы
            • Труба 20х40х2 L=417мм..m3d
            • Труба 40х40х2 L=400мм..m3d
            • Штырь под ограничитель перенапряжение.m3d
            • Штырь под изолятор.m3d
            • Крюк монтажный воздушного шкафа _ КТП.250-400.ТУП.УН.400.037.m3d
            • Кронштейн под изоляторы _ КТП-630.ТУП.100.014СБ.a3d
            • Труба 20х40х2 L=500мм..m3d
            • Труба 20х40х2 L=1460мм..m3d
          • Лист 2,0х381х1250.m3d
          • Стенка боковая №1 _ КТП.250-400.ТУП.УН.400.032.m3d
        • Изолятор штыревой ШФ-10Г.m3d
        • Шина №1.m3d
        • Ограничитель перенапряжения ОПН-П-0,4.m3d
      • Трансформатор ТМГ-630
        • Каток.m3d
        • ТМГ-630.m3d
        • ТМГ-630 (СБ).a3d
      • Петля
        • Петля.a3d
        • Петля нижняя.m3d
        • Петля верхняя.m3d
      • Кронштейн под оборудование РУНН
        • Шина №2.m3d
        • Вводной разъединитель РЕ 19-39 630А.m3d
        • Шина №3.m3d
        • Автоматический выключатель ВА 57-35 .m3d
        • Шина №5.m3d
        • Трансворматор тока Т-0,66 6005.m3d
        • Кронштейн под оборудование РУНН
          • Уголок 32х32х3 L=1400мм..m3d
          • Лист 2,0х200х600.m3d
          • Лист 2,0х220х890.m3d
          • Уголок 32х32х3 L=900мм..m3d
          • Уголок 32х32х3 L=402мм..m3d
          • Лист 2,0х300х1035.m3d
        • Защита _ КТП.250-400.ТУП.УН.400.026.m3d
        • Счетчик СЕ303 S31 541 JAYVZ.m3d
        • Шина №4.m3d
        • Кронштейн под манометры _ КТП.250-400.ТУП.УН.400.017.m3d
        • Изолятор шинный SM-51-8 D35.m3d
        • Кронштейн в сборе с оборудованием НН _ КТП.250-400.ТУП.УН.100.028СБ.a3d
        • Шпилька №2 _ КТП.250-400.ТУП.УН.600.006.m3d
        • Шпилька №1 _ КТП.250-400.ТУП.УН.600.005.m3d
        • Автоматический выключатель ВА 57-39.m3d
    • 2) Каркас
      • Перегородка №1 _ КТП-630.ТУП.300.009.m3d
      • Перегородка №3.m3d
      • Каркас КТП _ КТП-630.ТУП.100.003СБ.a3d
      • Панель №2 _ КТП-630.ТУП.300.006.m3d
      • Шина заземления №1 _ КТП-630.ТУП.300.023.m3d
      • Балка №5 _ КТП-630.ТУП.300.015.m3d
      • Стойка _ КТП-630.ТУП.300.004.m3d
      • Панель №1 _ КТП-630.ТУП.300.005.m3d
      • Балка №3 _ КТП-630.ТУП.300.012.m3d
      • Шина заземления №2 _ КТП-630.ТУП.300.026.m3d
      • Балка №2 _ КТП-630.ТУП.300.011.m3d
      • Балка №4 _ КТП-630.ТУП.300.013.m3d
      • Панель №3 _ КТП-630.ТУП.300.008.m3d
      • Подставка под воздушный шкаф
        • Лист 2,0х320х381.m3d
        • Стенка _ КТП-630.ТУП.300.016.m3d
        • Подставка под воздушный шкаф _ КТП-630.ТУП.100.005СБ.a3d
        • Торцевая стенка №1 _ КТП.250-400.ТУП.УН.400.008.m3d
        • Флянец подставки под воздушный шкаф
          • Уголок 50х50х5 L=1500мм..m3d
          • Уголок 50х50х5 L=485мм..m3d
        • Торцевая стенка №2 _ КТП-630.ТУП.300.017.m3d
      • Перегородка №2 _ КТП-630.ТУП.300.010.m3d
    • 1) Основание
      • Лист 3,0х640х175.m3d
      • Крышка №2 _ КТП-630.ТУП.300.002.m3d
      • Основание _ КТП-630.ТУП.100.002СБ.a3d
      • Лист 3,0х860х190.m3d
      • Лист с рифлением 3,0х530х430.m3d
      • Лист 3,0х530х430.m3d
      • Лист 3,0х860х450.m3d
      • Крышка №1 _ КТП-630.ТУП.300.001.m3d
      • Лист с рифлением 3,0х2240х630.m3d
      • Лист 3,0х1115х640.m3d
      • Лист 3,0х530х75.m3d
      • Каркас основания
        • Уголок 40х40х4 L=606мм..m3d
        • Швеллер 10П L=3100мм..m3d
        • Швеллер 10П L=1908мм..m3d
        • Швеллер 10П L=838мм..m3d
        • Балка №1.m3d
        • Уголок 40х40х4 L=500мм..m3d
        • Швеллер 10П L=2000мм..m3d
        • Уголок 40х40х4 L=838мм..m3d
        • Каркас основания _ КТП-630.ТУП.100.001СБ.a3d
    • 3) КТП без дверей
      • Лист 2,0х1050х2414.m3d
      • Лист 2,0х1050х516.m3d
      • КТП без дверей _ КТП-630.100.004СБ.a3d
      • Лист 3,0х904х20.m3d
      • Лист 3,0х1872х30.m3d
      • Конек №2 _ КТП-630.ТУП.300.019.m3d
      • Лист 2,0х572х400.m3d
      • Конек №1 _ КТП-630.ТУП.300.018.m3d
      • Крюк монтажный _ КТП-630.ТУП.200.002.m3d
      • Ворота трансформаторного отсека внутренние
        • Каркас ворот
          • Элемент внутренних ворот №1.m3d
          • Уголок 32х32х3 L=1300мм..m3d
          • Каркас ворот внутренних _ КТП-630.ТУП.100.007СБ.a3d
        • Ворота правые
          • Ворота внутренние правые _ КТП-630.ТУП.100.009СБ.a3d
          • Ворота внутренние правые _ КТП-630.ТУП.100.009СБ - копия.a3d
        • Ворота левые
          • Петля под навесной замок _ КТП.250-400.ТУП.УН.400.023.m3d
          • Ворота внутренние левые _ КТП-630.ТУП.100.008СБ - копия.a3d
          • Лист 2,0х50х50.m3d
          • Бобышка.m3d
          • Ворота внутренние левые _ КТП-630.ТУП.100.008СБ.a3d
          • Сетка типа Рабица.m3d
      • Петля №2
        • Петля правая
          • Петля правая в сборе _ КТП-630.ТУП.100.012СБ.a3d
        • Петля левая
          • Кронштейн неподвижной петли внутренних ворот _ КТП-630.ТУП.300.022.m3d
          • Петля нижняя.m3d
          • Петля верхняя.m3d
          • Петля левая в сборе _ КТП-630.ТУП.100.011СБ.a3d
    • 4) КТП
      • КТП-630 тупиковая _ КТП-630.ТУП.100.006СБ - копия.a3d
      • Двери РУНН и РУВН
        • Платик №1 _ КТП-630.ТУП.400.003.m3d
        • Дверь РУНН и РУВН _ КТП-630.ТУП.100.010СБ.a3d
        • Дверь РУНН и РУВН _ КТП-630.ТУП.100.010СБ - копия.a3d
        • Панель двери РУНН и РУВН _ КТП-630.ТУП.300.020.m3d
      • Кронштейн под изоляторы №1 _ КТП-630.ТУП.400.002.m3d
      • КТП-630 тупиковая _ КТП-630.ТУП.100.006СБ - копия (2).a3d
      • КТП-630 тупиковая _ КТП-630.ТУП.100.006СБ.a3d
      • Двери трансформаторного отсека
        • Дверь правая
          • Панель правая двери _ КТП-630.ТУП.300.025.m3d
          • Дверь трансформаторного отсека правая _ КТП-630.ТУП.100.017СБ.a3d
        • Петля №1
          • Петля нижняя.m3d
          • Петля верхняя.m3d
          • Петля №1.a3d
        • Дверь левая
          • Дверь трансформаторного отсека левая _ КТП-630.ТУП.100. 16СБ.a3d
          • Платик №2 _ КТП-630.ТУП.400.004.m3d
          • Панель левой двери _ КТП-630.ТУП.300.003.m3d
      • Крышка подставки под воздушный шкаф _ КТП.250-400.ТУП.УН.400.031.m3d
