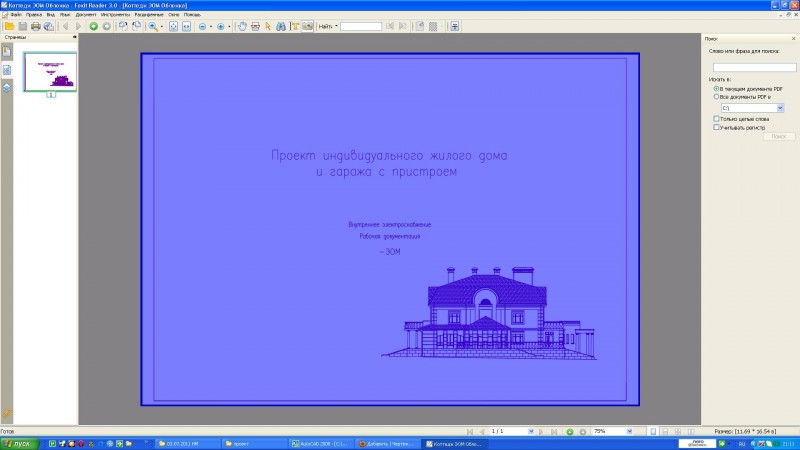

Коттедж с гаражом. ЭОМ

Комплект ЭОМ:
Общие данные.
Общие указания.
Планы (коттедж) цокольного этажа, 1-2 этажей, чердака. Гараж.
Электроосвещение.
Электрооборудование: розеточные сети, вентиляцияю
Расчетно-монтажные схемы: питающих сетей, распределительных и групповых щитов.
Молниезащита коттеджа, гаража.
Спецификация.

ОБЩИЕ УКАЗАНИЯ
Проект индивидуального жилого дома в пос. ,выполнен на основании архитектурно-планировочных, технологических заданий объекта электроснабжения в соответствии с требованиями СП 31-110-2003, СанПиН 2.2.1/2.1.1.1278-03.
Категория электроснабжения - III. Рр=90 кВт.
Ввод в здание и ввод в распределительный щит выполнить в металлической трубе или металлорукаве. Распределительный щит установить жестко на внутренней стене здания. Распределительный щит должен быть металлическим, жесткой конструкции, исключающим вибрацию и сотрясения, степень защиты IP31. Оконцевание и присоединение проводов должно быть выполнено внутри щита.
В качестве питающих и распределительных устройств приняты силовые щиты с набором однофазных и трехфазных автоматических выключателей (ф. АВВ), выполненных по системе модульного построения на дин-рейку.
Групповые осветительные и розеточные сети выполняются кабелем NYM 3х1,5, 3х2,5, прокладываемым за подшивным потолком, в пустотах гипсокартонных перегородок, а также в штрабе по стенам, в ПВХ трубах.Высота установки розеток 0,3-1,2 м от уровня пола.В проекте принята система защитного заземления TN-C-S. На распределительных шкафах сформировать шину защитного заземления РЕ. Питающие и групповые сети запроектированы 5-проводными при напряжении 380В и 3-проводными при напряжении 220В. Изоляция проводников должна иметь окраску:L-фазный проводник (черный,синий,красный цвет изоляции),РЕ-защитный проводник (желто-зеленый цвет изоляции), N-нулевой рабочий проводник (голубой цвет изоляции). Присоединение нулевого защитного проводника выполнить к самостоятельной шине распределительного щита.Оборудование и материалы применять при наличии сертификатов соответствия требованиям электробезопасности.Технические решения принятые в рабочей документации соответствуют требованиям экологических, санитарногигиенических, противопожарных и других норм, действующим на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
