Дипломный проект на тему: "Двухэтажный коттедж с пристроенным гаражом"

Перевозский строительный колледж
Кафедра строительного направления
Дипломный проект на тему;
"Двухэтажный коттедж с пристроенным гаражом"
г.Перевоз 2016

1. Двухэтажный коттедж с пристроенным гаражом проектируется в п. Воротынец Нижегородской области, размеры дома в осях 15,040X 13,380(м). Высота здания составляет +8,600. Дом имеет помещения, экспликация которых приведена на листе 1 в графической части данного проекта.
2. Класс здания – II.
3. Степень долговечности – II.
4. Степень огнестойкости – II.
5. По назначению здание жилое.
6. По этажности – малоэтажное.
7. По конструкции стен – из мелких элементов.
8. По способу возведения здание неиндустриальное.
9. Фундамент – ленточный бутобетонный.
10. Наружные стены – толщиной 540мм, кладка выполнена из газобетонных блоков. Утеплитель – «Лайт Баттс», толщиной 140мм, Внутренние стены – кладка из газобетонных блоков, толщиной 400мм.
12. Перегородки – гипсокартонные, толщиной 100мм.
13. Перемычки – железобетонные.
14. Окна – ГОСТ 11214-86.
15. Двери – ГОСТ 11214-86.
16. Крыша – стропильная.
17. Кровля – металлочерепица.
18. Лестница – из деревянных элементов.

Содержание:
Введение
1.Архитектурно-строительная часть
1.1.Общая характеристика проектируемого здания.

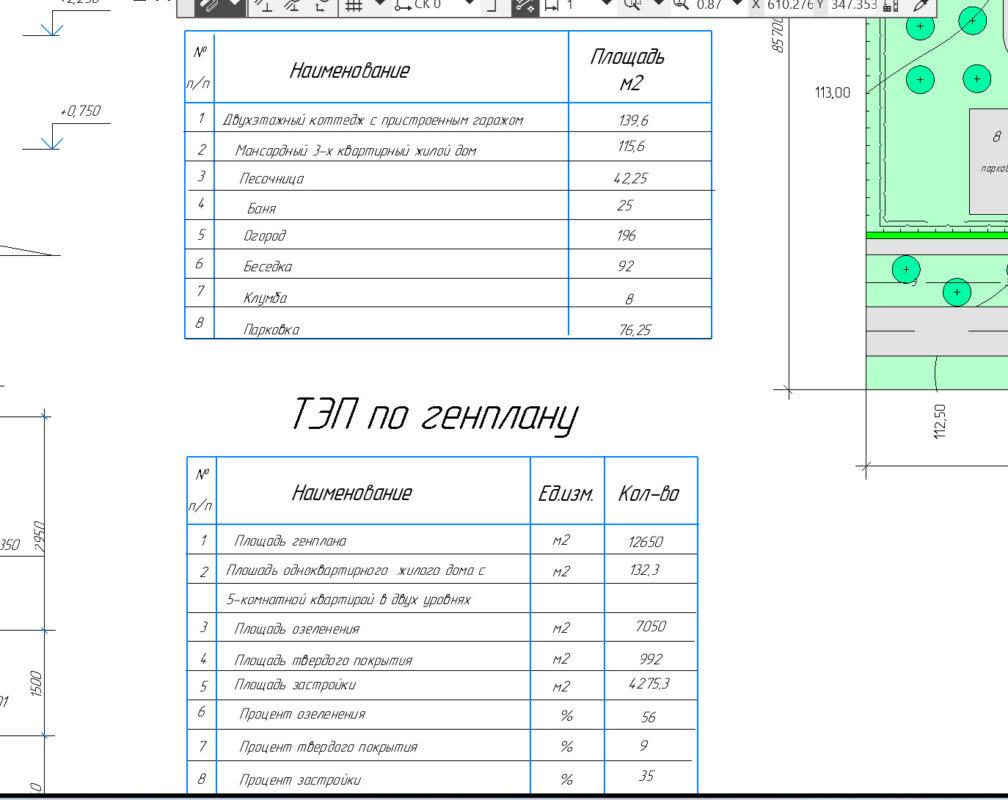

1.2. Генплан участка.
1.3. Определение черных и красных отметок.
1.4.Объемно-планировочное решение.
1.5. Расчеты.
1.5.1. Теплотехнический расчет стены.
1.5.2.Теплотехнический расчет покрытия.
1.6.Определение глубины заложения фундамента.
1.7. Спецификация столярных изделий.
1.8. Спецификация полов.
1.9. Спецификация железобетонных изделий.
1.10. Конструктивные решения.
1.11. Спецификация столярно-кровельных изделий.
1.12. Отделка здания.
1.13. Инженерное оборудование здания.
2.Расчетно-конструктивная часть
2.1 Расчет многопустотной плиты перекрытия.
2.2. Расчет и конструирование перемычки 2ПБ 17-2.
3.Строительно-производственная часть
3.1. Область применения.
3.2.Технология и организация строительного производства.
3.3.Подсчёт объёмов работ.
3.4. Подбор строительных машин, механизмов и приспособлений.
3.5. Описание схем производства работ.
3.6.Расчет состава комплексной бригады.
3.7.Калькуляция трудозатрат и стоимости затрат.
3.8. Выбор методов производства работ.
3.9. Календарный план производства работ.
3.10. Стройгенплан объекта.
3.11. Расчет технико-экономических показателей.
4. Заключение
5.Список используемой литературы

Состав: Пояснительная записка: Введение 1.Архитектурно-строительная часть 1.1.Общая характеристика проектируемого здания. 1.2. Генплан участка. 1.3. Определение черных и красных отметок. 1.4.Объемно-планировочное решение. 1.5. Расчеты. 1.5.1. Теплотехнический расчет стены. 1.5.2.Теплотехнический расчет покрытия. 1.6.Определение глубины заложения фундамента. 1.7. Спецификация столярных изделий. 1.8. Спецификация полов. 1.9. Спецификация железобетонных изделий. 1.10. Конструктивные решения. 1.11. Спецификация столярно-кровельных изделий. 1.12. Отделка здания. 1.13. Инженерное оборудование здания. 2.Расчетно-конструктивная часть 2.1 Расчет многопустотной плиты перекрытия. 2.2. Расчет и конструирование перемычки 2ПБ 17-2. 3.Строительно-производственная часть 3.1. Область применения. 3.2.Технология и организация строительного производства. 3.3.Подсчёт объёмов работ. 3.4. Подбор строительных машин, механизмов и приспособлений. 3.5. Описание схем производства работ. 3.6.Расчет состава комплексной бригады. 3.7.Калькуляция трудозатрат и стоимости затрат. 3.8. Выбор методов производства работ. 3.9. Календарный план производства работ. 3.10. Стройгенплан объекта. 3.11. Расчет технико-экономических показателей. 4. Заключение 5.Список используемой литературы Графическая часть: Лист 1 - Фасад, генплан, план первого этажа. план второго этажа Лист 2 - Разрез, план перекрытия, план покрытия, план фундаментов, план стропил, план кровли, узлы Лист 3 - Плита пустотная П1, Перемычка 2ПБ17-2,Лист 4 - Технологическая карта на устройство кровли из металлочерепицы Лист 5 - Календарный план производства работ Лист 6 - Стройгенплан надземной части объекта Язык документа

Софт: КОМПАС-3D 13

Файлы:
Заключение.docx
Введение.docx
Строительно- производственная часть.doc

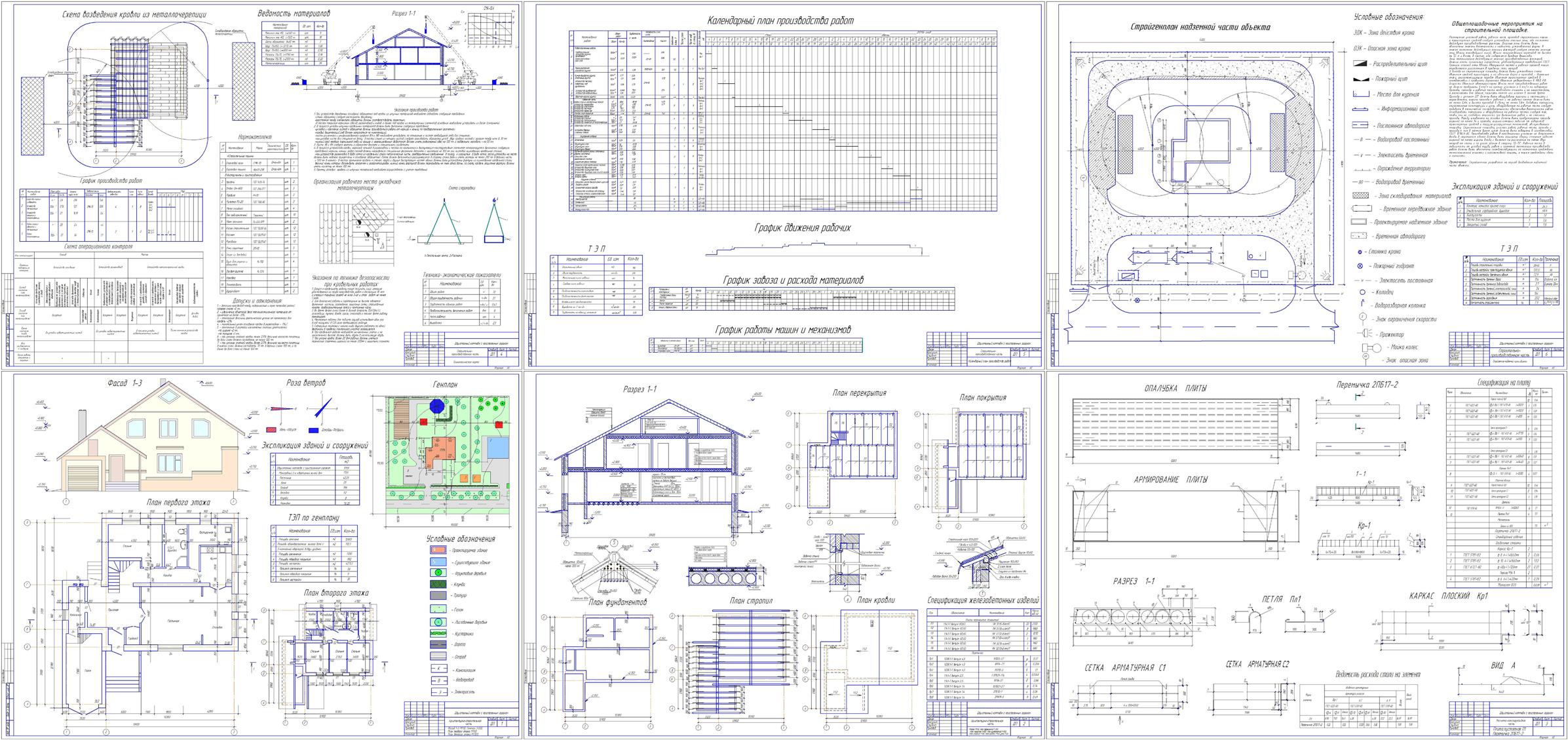

Чертеж.cdw
Расчетно-конструктивная часть.doc
Содержание.docx
Архитектурно-строительная часть.doc
Список используемой литературы.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Aleks
Дата: 2017-05-20
Просмотры: 7715
10 комментариев
    1

    Здравствуйте, почему нет расчетов для календарного плана

      2

      Здравствуйте! Такие требования в вузе. Написано календарный план состоит из двух частей: левой – расчетной (составляется на основе ведомости объемов работ и затрат материалов) и правой – графической.

        3

        Так в проекте нет расчетной части, есть только графическая

          4

          все как в описании, смотрите файл Строительно-производственная часть.doc и остальные файлы word!

            5
            2021-04-29 в 17:20

            в проекте нет расчетов трудоемкости, данные просто внесены в таблицу но при этом нет никаких расчетов, есть только расчет объемов работ

            6
            2021-04-29 в 17:23

            в каждом учебном заведении свои требования. часто разрешают так делать, тем более в колледжах

    7

    Здравствуйте
    А почему не открывается чертежи?
    Где открыть?

      8

      А чем Вы пытаетесь их открыть нужен КОМПАС-3D, как заявил автор от 13 версии и выше.

    9

    А кроме компаса больше нигде нельзя?

      10

      Нет. Но открыв в КОМПАСе, можно сделать экспорт в DWG и работать в любой другой САПР
