Двухэтажный коттедж с эркером

Национальный университет водного хозяйства и природопользования
Учебно-научный институт строительства и архитектуры
Кафедра основ архитектурного проектирования, конструирования и графики
Курсовой проект
по дисциплине «Архитектура зданий и сооружений»
на тему:
«Двухэтажный коттедж с эркером»
Ровно, 2015

Краткое изложение задания.
Курсовая работа на тему:
«Гражданская малоэтажное здание >>
Место строительства г.. Херсон.
Рельеф строительной площадки: спокойный.
Почвы на территории площадки: песчаные.
Уровень грунтовых вод от поверхности земли: 2,0 м.
Основные конструкции:
Фундаменты: сборные, ленточные, железобетонные;
Стены: каменные, облегченные, зпорожнистои кирпича;
Перегородки: стационарные, кирпичные;
Перекрытия: собирательное, плитные, железобетонное (пустотные)
Лестницы: деревянные, сборные, мелкоэлементные, на тетивах;
Крыша: стропильная, стропила приставные из бруса;
Кровля: металлочерепица;
Отопление: локальное;
Инженерное оборудование: вода холодная, вода горячая, газ природный, вентиляция, электричество, телефонизация, радиофикация, телеантенна.

Объемно - планировочное решение.

Жилой коттедж запроектирован с эркером, по форме здание близка к форме прямоугольника.

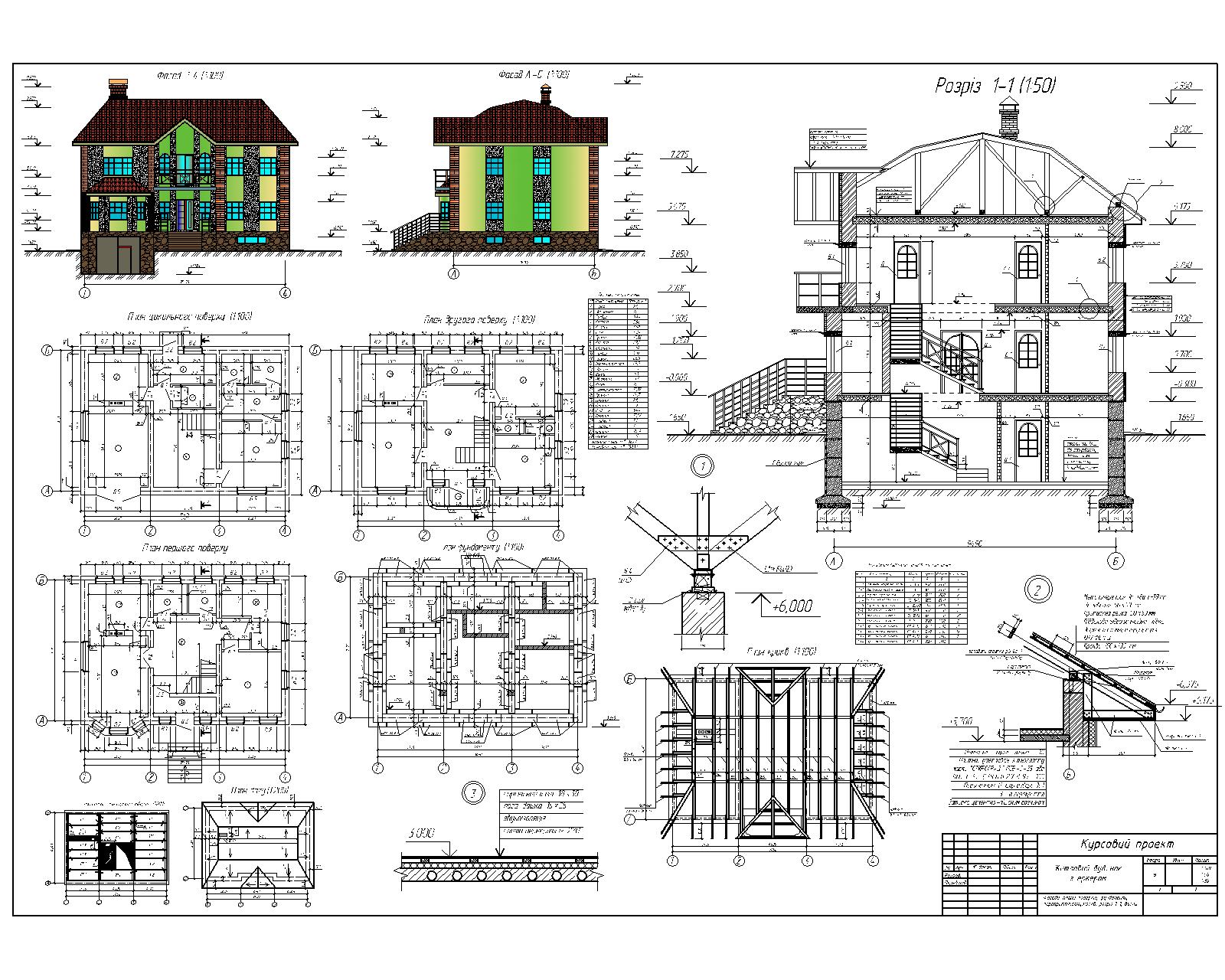

Запроектировано в следующих габаритах (13,49 * 9,49 м) с высотой этажа 3 м, в здании находится цокольный этаж. Здание трехэтажное с чердаком, имеет вальмовую крышу с организованным наружным водоотводом. Водоотведение осуществляется по водосточным трубам . Вход в здание осуществляется через два входа центральный вход и запасной вход, который находится на цокольном этаже. Подъем на уровень первого этажа осуществляется по сплошному лестничном марше, а на второй этаж - по лестничной клетке. Для обеспечения изоляции технического этажа от жилых помещений предусмотрено устройство изолирующей стены и дверного проема. Отметка уровня чистого пола первого этажа находится выше планировочной отметки земли на 1650 мм. Экспликация помещений и спецификация элементов и их взаимное расположение показано в графической части.

Содержание

1. Краткое изложение задания.
2. Объемно - планировочное решение.
3. Конструктивное решение.
4. Теплотехнический расчет ограждающей конструкции.
5. Отделка фасада и интерьеров.
6. Инженерное оборудование.
7. Технико - экономические показатели (общая площадь дома, площадь дома, вспомогательная площадь дома, строительный объем здания, площадь застройки).
8. Список использованной литературы.
