Загородный двухэтажный коттедж
Проектируемое жилое здание имеет прямоугольную форму с габаритными размерами в осях 18,6 х 14,6 м.
Здание двухэтажное, высота этажа 4 м.
Здание имеет чердак. В нем размещают различные устройства инженерного оборудования здания (трубы вентиляции и т.п.)
Профиль крыши – двухскатный, уклоном 22˚ и 21˚ ; материал – оцинкованная сталь, водоотвод наружный, неорганизованный.
Проектируемое здание имеет односекционную планировку. Вокруг лестничной клетки на этаже группируются 4 квартиры.

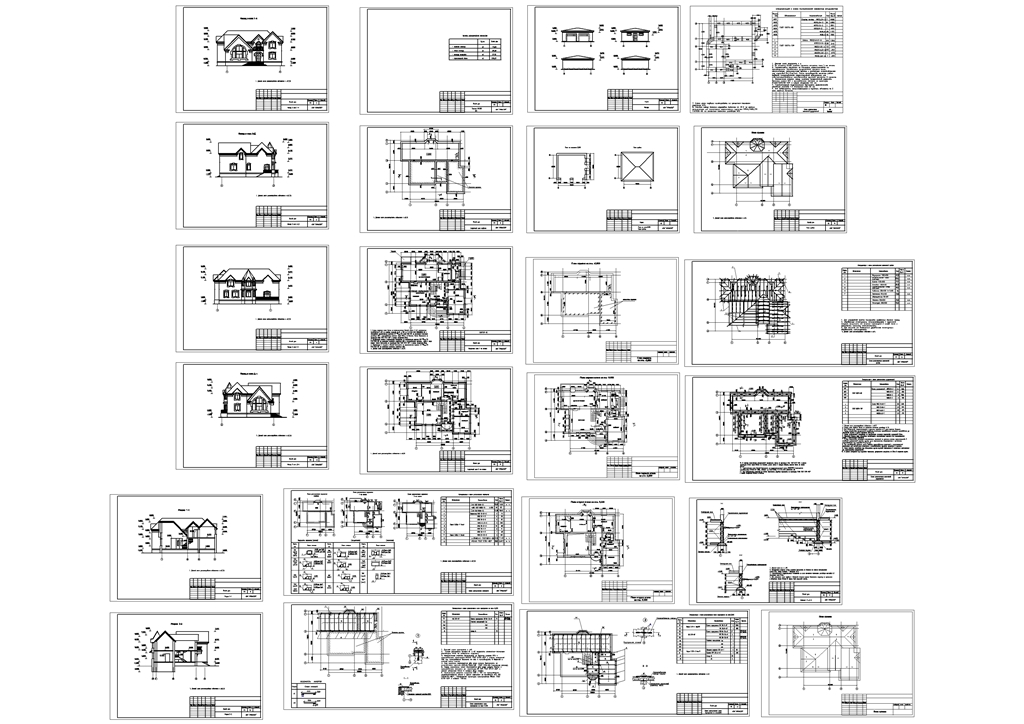

Состав: План на отм. 0,000; План на отм. +3,000; Схема расположения ж/б балок перекрытия; Разрез 1-1; Фасад 1-9; Схема расположения элементов стропил; План кровли; Схема расположения столбчатых фундаментов.
Софт: AutoCAD 2014
