Двухэтажный загородный жилой дом

ОСНОВНЫЕ ПРОЕКТНЫЕ РЕШЕНИЯ

ГЕНПЛАН И БЛАГОУСТРОЙСТВО
Участок под жилым домом расположен в д.Лапыгино Старооскольского района Белгородской бласти.
Площадь участка- 2000 м2.
Климатический район- IIв.
Зимняя наружная температура- минус 23 градусов С.
Снеговая нагрузка-180 кг/кв.м.
Скоростной напор ветра- 35 кг/кв.м.
Участок незатапливаемый. Грунтовые воды отсутствуют. В геологическом отношении участок относится к 1 категории сложности.
Сверху вниз: плодородный слой, суглинки, супеси, песок. Глубина промерзания суглинков- 1.7м.

ОСНОВНЫЕ ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ПЛОЩАДКИ
Участок имеет прямоугольную форму в плане.
Главным фасадом здание ориентировано на север.
Водоотвод поверхностных вод обеспечивается вертикальной планировкой участка. Участок отвечает санитарно-гигиеническим требованиям: сухой, хорошо инсолируемый и проветриваемый.

АХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Жилой дом запроектирован двухэтажным с котельной в подвале, размером в плане в осях 7.7х10.0м. Объемно-планировочным решением запроектировано размещение на 1-м этаже тамбура,гардероба, холла, гостиной, каминной, душевой с санузлом, зоной ТВ, кухней, спальней,с с большой террасой. На втором этаже располагаются 2 спальни, холл для бильярда, ванная комната, второй свет. Жилой дом запроектирован прямоугольной формы.
Высота 1-го этажа в чистоте- 2.9м. Высота 1-го этажа над уровнем земли- 1.05м.
Здание имеет два входа в дом с главного фасада , вход в подвал - в котельную. Внутренняя лестница связывает 1-й и 2 этажи.
По капитальности, долговечности, огнестойкости здание относится:
- класс здания-III,
- степень огнестойкости-III,
- степень долговечности-III.
Основные технико-экономические показатели:
Общая площадь основного здания (с подвалом) – 501.97 м2.
Жилая площадь - 169.51 м2.
Строительный объем - 1860.19 м3.
в том числе ниже 0.000 - 521.33 м3.
Площадь застройки - 186.00 м2
Площадь земельного участка – 2000 м2.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ ЗДАНИЯ.
Конструктивная схема дома- жесткая, фундамент выполнен в монолитных железобетонных конструкциях, выше- клееный брус.
Полы 1-го этажа запроектированы над топочной устраиваются по ж/б плите перекрытия, в остальной части - по деревянным лагам, перекрытия первого этажа - по деревянным лагам.
Перекрытие 2-го этажа - деревянное, является частью стропильной системы крыши.
Фундаменты запроектированы в виде свайно-монолитного ж/бетонного ростверка.
Указания по устройству фундаментов см. на соответствующих чертежах проекта.
Фундаменты запроектированы по ГОСТу 13580-85, 13579-78*.
Клееный брус запроектирован сечением 220H*200L мм, по ГОСТу 8486-86 (СТ СЭВ 2369-80) "Пиломатериалы хвойных пород".
Узлы крыши запроектированы по серии 2.160-4, выпуск5; 2.160-9 выпуск 1.
Крыша- чердачная, стропильной конструкции, деревянная. Кровля- цементно-песчаная черепица "Renau"
Деревянные элементы дома, соприкасающиеся с бетонными поверхностями фундамента, должны быть защищены от гниения прокладкой двух слоев толя.
Узлы полов запроектированы по серии 2.144-1/88.
В качестве утеплителя рекомендуется пеноплекс.
Отмостка - бетонная. Ширина отмостки 1000, толщина 100. Бетон кл. В 12,5.
Оконные блоки индивидуальные деревянные, из клееной древесины с тройным остеклением.
Дверные блоки по ГОСТ 6629-88 РС 8212, ГОСТ 24698-81.
Подоконные доски - деревянные.
Полы - керамические, деревянные.
Отделка внутренняя: стены и потолок топочной зашпаклевать и окрасить. Поверхности стен бруса пропитываются антисептирующими и огнезащитными составами. Потолки подшить деревянной вагонкой между балок, в кухне - гипсокартоном, в топочной - побелка.
Наружная отделка: фасады в цокольной части обкладываются диким камнем. По периметру между цоколем и брусом выполнить отливы. Снаружи торцы бруса облицевать декоративной рейкой.

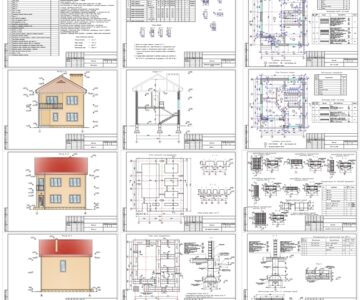

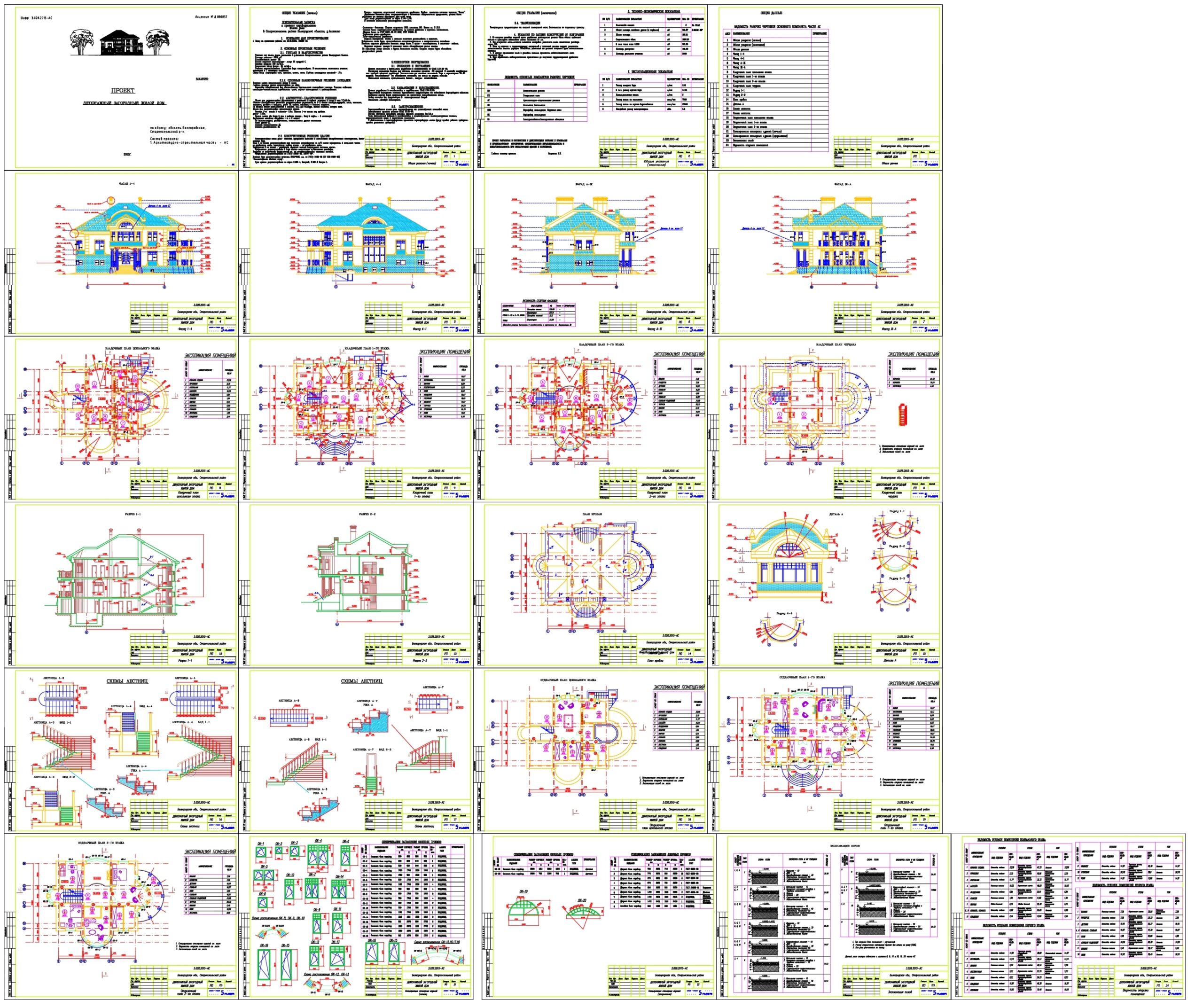

Состав чертежей графической части (24 листа формата А3):
Ведомость рабочих чертежей основного комплекта части АС:
1. Общие указания (начало)
2. Общие указания (окончание)
3. Общие данные
4. Фасад 1-4
5. Фасад 4-1
6. Фасад А-Ж
7. Фасад Ж-А
8. Кладочный план цокольного этажа
9. Кладочный план 1-го этажа
10. Кладочный план 2-го этажа
11. Кладочный план чердака
12. Разрез 1-1
13. Разрез 2-2
14. План кровли
15. Деталь А
16. Схемы лестниц
17. Схемы лестниц
18. Отделочный план цокольного этажа
19. Отделочный план 1-го этажа
20. Отделочный план 2-го этажа
21. Спецификация столярных изделий (начало)
22. Спецификация столярных изделий (продолжение)
23. Экспликация полов
24. Ведомость отделки помещений

Состав: АС - Архитектурно-строительные решения Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Двухэтажный загородный жилой дом

Двухэтажный загородный жилой дом.dwg
