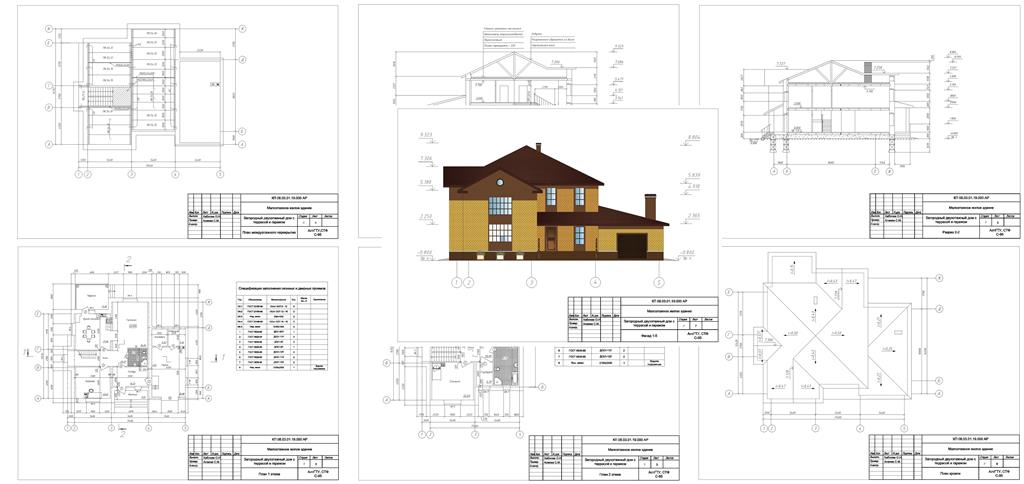

Двухэтажный загородный дом с террасой и гаражом

Алтайский государственный технический университет им. И.И.Ползунова
Кафедра Архитектура
Курсовой проект по дисциплине "Основы архитектуры"
На тему: "Многоквартирное жилое здание"
Барнаул 2020

Курсовой проект «Малоэтажное жилое здание» разработан на основании задания, выданного кафедрой ТИАрх. Проект выполнен в соответствии с действующими нормами и правилами.
Проектируемое здание – двухэтажный загородный дом с террасой и гаражом, предназначенный для постоянного проживания семьи.
Место расположения проектируемого здания – г. Нурсултан.
Природно-климатические характеристики места строительства:
- строительный климатический район – IВ [15, карта А1];
- температура воздуха наиболее холодных суток обеспеченностью 0,92 - минус 35,8 ºС [15, табл. 3.1];
- температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 – мину 31,2 ºС [15, табл. 3.1];
- продолжительность периода со средней суточной температурой воздуха не более 8ºС - 209 суток, средняя температура воздуха этого периода – минус 6,3 ºС [15, табл. 3.1];
- господствующее направление ветров в зимний период - ЮЗ [15, табл. 3.1] и в летний период - СВ [15, табл. 4.1];
- снеговой район - III, нормативное значение веса снегового покрова на 1м2 горизонтальной поверхности земли – 1,5 кПа [12, п.10];
- ветровой район - IV, нормативное значение ветрового давления – 0,48 кПа [12, п.11];
- сейсмичность района строительства - 6 баллов [11]; - нормативная глубина промерзания грунтов - 2,1 м.
Характеристики здания:
- уровень ответственности здания – пониженный [6];
- примерный срок службы здания – не менее 50 лет [7];
- степень огнестойкости – III [5];
- класс функциональной пожарной опасности – Ф1.4 [5];
- класс конструктивной опасности здания – С1 [5];
- расчетные температуры в жилых помещениях не ниже 20 ºС , в кухнях и туалетах не ниже 18 ºС, в ванных и санузлах не ниже 24 ºС [13];
- оптимальная влажность воздуха в жилых помещениях в холодный период года - 45 % [10].

Форма здания сложная с размерами в крайних осях 17,4м x 12,42.
Здание двухэтажное, высота этажей - 3 м, высота здания в коньке – 9,343 м .
За относительную отметку 0,000 принят уровень чистого пола 1 этажа.
Главный вход расположен со стороны главного фасада, предусмотрен тамбур. Выход на приусадебный участок находится со стороны дворового фасада через террасу. Въезд в гараж также расположен со стороны главного фасада.
Вертикальная связь между этажами осуществляется по двухмаршевой деревянной лестнице с поворотом на 90 градусов
Планировка дома соответствует принципу функционального зонирования: на 1 этаже располагается зона дневной активности, состоящая из следующих помещений: рабочий кабинет, санузел, холл, гостиная, кухня-столовая, гараж, кладовая, котельная, терраса; на втором этаже располагается зона отдыха, состоящая из следующих помещений: спальня детская, спальня родительская, спальня гостевая, санузел, холл, гардеробная.
Естественное освещение соответствует санитарно-эпидемиологическим требованиям к жилым зданиям: площадь окон по отношению к площади пола составляет не менее 1/8.
Инсоляция помещений достигается необходимой ориентацией дома по сторонам света и соответствует санитарно-эпидемиологическим требованиям к жилым зданиям.
В кухне-столовой и котельной предусмотрена вытяжная вентиляция. В доме предусмотрена естественная вентиляция с доступом воздуха из окон и выходом через вентиляционные каналы.
Конструктивное решение
Здание стеновой конструктивной системы. Конструктивная схема – с поперечными несущими стенами.
Жесткость и устойчивость здания обеспечивается взаимодействием внутренних и наружных конструкций
Фундаменты - ленточные сборные железобетонные;
Наружные стены - кирпичная кладка из силикатного кирпича на цементно-песчаном растворе, толщиной 640 мм с наружным утеплением и оштукатуренным фасадом.
Конструкция стены: внутренний слой – цементно-песчаный раствор 20 мм, кладка их силикатного кирпича, толщиной 380 мм, утеплитель – плиты минераловатные 118 мм, внешний слой из армированного цементно-песчаного раствора, толщиной 8 мм.
Внутренние стены толщиной 380 мм. Дымоходы и вентиляционные каналы размерами 380 х 900 мм.
Перекрытия междуэтажные – железобетонные многопустотные плиты типа ПК, опирающиеся на стены по двум сторонам; толщина пустот – 220 мм.
Для создания жесткого горизонтального диска и обеспечения пространственного взаимодействия наружных стен с перекрытиями, плиты закрепляют между собой и с несущими стенами анкерными стальными связями из круглой арматурной связи диаметром 6мм.
Крыша шатровая, с наслонной стропильной системой;
Кровля из ондулина, уклоны скатов главного и дворового фасадов 43°, боковых фасадов - 50°; тип обрешётки – разреженная обрешетка из досок, кровля с утеплителем, система водоотвода с кровель не организована;
Внутриквартирная лестница – двухмаршевая с размерами 2300х3000 мм с промежуточной площадкой из многопустотной плиты 1200х2700 мм, высота подступенок 150 милиметров, ширина проступи 300 мм.
Лестница деревянная мелко-элементная из несущей балки, косоур без фризовой ступени.
Перегородки толщиной 120 мм, высотой 2700мм.
Окна и двери - окна сделаны по ГОСТ 23166-99 «Блоки оконные»; двери по
ГОСТ 475-2016. Окна для гаража выполнены по индивидуальному заказу. Внутренние двери остекленные, однопольные, высота 2100мм; внешние усиленно глухие, двупольные

Содержание
1. Исходные данные для проектирования
2. Архитектурно-планировочные решения
3. Конструктивные решения
Фундаменты
Стены
Перекрытия
Крыша
Кровля Лестница
Перегородки
Окна и двери
4. Теплотехнический расчёт наружной стены
Список литературы
