Индивидуальный загородный жилой дом элит-класса

1. Проект жилого дома разработан на основании эскизного проекта, согласованного с Заказчиком.
2. Основные строительные показатели:
Жилая площадь - 106,2 м2.
в том числе первый этаж - 54,1 м2;
второй этаж - 52,1 м2.
Общая площадь - 336,1 м2;
в том числе первый этаж - 104,0 м2;
второй этаж - 104,0 м2;
цокольный этаж - 128,1 м2.
Также в состав жилого дома входят:
гараж на два машино-места - 50,9 м2;
летняя терраса - 22,5 м2.
3. Архитектурная часть проекта выполнена под маркой "АР".
4. За относительную отметку 0,000 принята отметка чистого пола 1-го этажа, равная абсолютной отметке, определяемой после привязки дома.
5. Стены цокольного этажа выполняются из монолитного железобетона с утеплителем (утеплитель ПСБ-25Ф, штукатурка по сетке, покраска). Наружные стены выполняются из эффектив. пустотелого кирпича, без учета наружной отделки.
6. Высоты дома от чистого пола до низа подвесного потолка:
цок. эт. -2,700м;
1-го - 3,000м;
2-го - 2,700м.
7. Междуэтажные перекрытия монолитные, железобетонные. Разводка инженерных коммуникаций ведется в пространстве подвесного потолка. Общая толщина междуэтажного перекрытия от чистого пола до низа подвесного потолка - 550мм.
8. Толщина конструкции пола 100мм (в соответствии с "Пособием по устройству полов").
9. Внутренние перегородки выполняются из полнотелого кирпича(толщиной 125 мм).
10. Внутренние лестницы - монолитные, железобетонные, с дальнейшей чистовой облицовкой.
11. Наружные лестницы - монолитные, железобетонные с дальнейшей облицовкой керамической плиткой.
12. Окна - ПВХ, коричневого цвета с двухкамерным стеклопакетом, москитными сетками на открывающихся створках-выборочно.
13. Наружние двери металлические, утепленные. Цвет - коричневый.
14.Внутренние двери h=2150мм.
15. Конструкция кровли - деревянные стропила. Покрытие кровли - битумная черепица, типа "Tegola".
16. Отделка фасадов:
- cтены - штукатурка по сетке, покраска;
- цоколь - искусственный камень "Камрок";
- подшивка кровли (Софитный лист) и водостоки белого цвета ф100.
17. Проект интерьеров, в том числе уточнение привязок перегородок, расположение водяных теплых полов, окончательную расстановку сантехнического оборудования определяется дизайн-проектом.
18. Размеры даны в мм.

Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

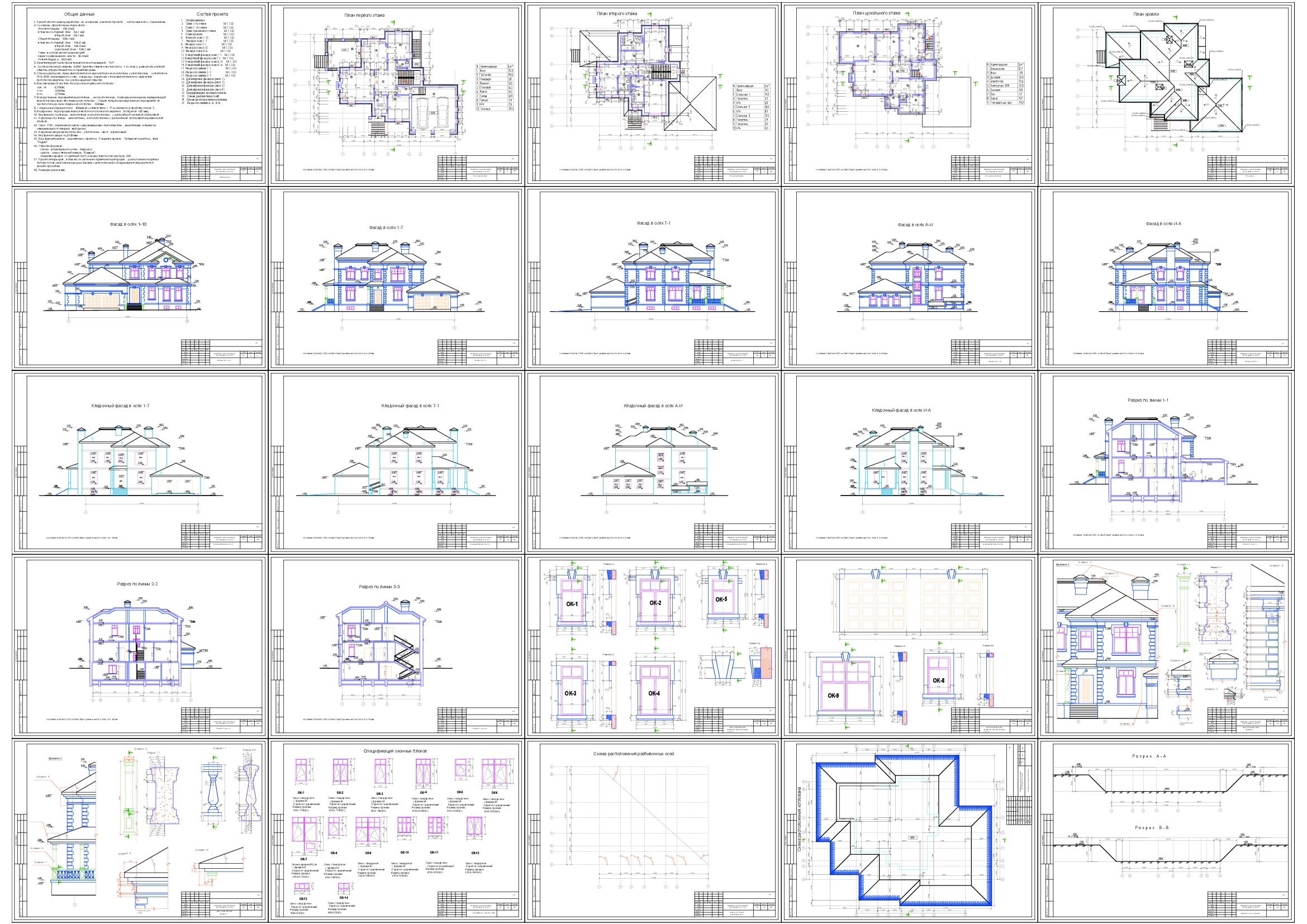

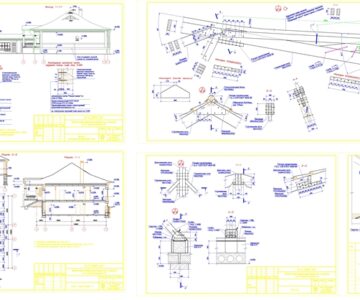

Состав чертежей графической части (25 листов формата А3):
1 Общие данные
2 План 1-го этажа М 1:100
3 План 2 -го этажа М 1:100
4 План цокольного этажа М 1:100
5 План кровли М 1:100
6 Фасад в осях 1-10 М 1:100
7 Фасад в осях 1-7 М 1:100
8 Фасад в осях 7-1 М 1:100
9 Фасад в осях А-И М 1:100
10 Фасад в осях И-А М 1:100
11 Кладочный фасад в осях 1-7 М 1:100
12 Кладочный фасад в осях 7-1 М 1:100
13 Кладочный фасад в осях А-И М 1:100
14 Кладочный фасад в осях И-А М 1:100
15 Разрез по линии 1-1 М 1:100
16 Разрез по линии 2-2 М 1:100
17 Разрез по линии 3-3 М 1:100
18 Деталировка фасадов (лист 1)
19 Деталировка фасадов (лист 2)
20 Деталировка фасадов (лист 3)
21 Деталировка фасадов (лист 4)
22 Спецификация оконных блоков
23 Схема разбивочных осей
24 Схема расположения котлована
25 Разрез по линии А-А, В-В

Состав: Архитектурно-строительный раздел – АР Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Индивидуальный загородный жилой дом элит-класса

Индивидуальный загородный жилой дом элит-класса.dwg
