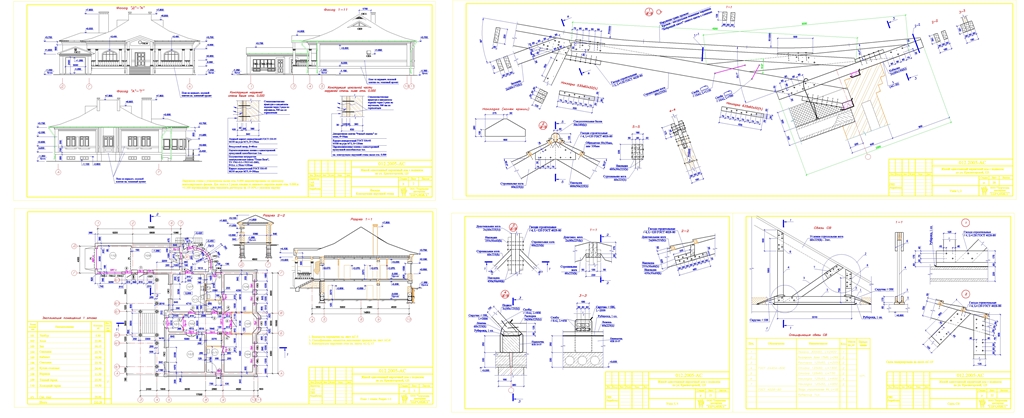

Здание запроектировано кирпичным одноэтажным с подвалом и чердаком. В основу объемно-планировочного решения положена бескаркасная конструктивная схема здания с несущими продольно-поперечными кирпичными стенами и дисками перекрытий из сборных железобетонных плит, обеспечивающими пространственную жесткость и устойчивость здания.
За условную отм. 0,000 принят уровень верха покрытия чистого пола первого этажа. Средняя отметка уровеня поверхности земли у здания -1,200м.
На первом этаже расположены жилые помещения: зал, две спальни, кабинет, холл, кухня-столовая, веранда. К помещению веранды примыкает гараж. Гараж разделен на две части: теплый и холодный гараж. Уровень чистого пола в гараже - 1,050м.
В подвале расположены: подсобные помещения, котельная, техническое подполье
Высота помещений первого этажа в свету 3.0м, подвала - 2,7м, гаража - 2,5м
Конструктивная часть
Конструкция наружних стен:
1) отделочный слой - кирпич керамический лицевой ГОСТ 7484-78, б=120мм;
2) утеплитель - полужесткие негрорючие минераловатные плиты "Техно Блок", р=60кг/м3, б=2 сл. x 50 = 100мм
3) несущий слой - кирпич керамический полуторный ГОСТ 530-95 М100 на растворе М75
Конструкция перегородок - кирпич керамический полуторный ГОСТ 530-95 М100 на ц.п. растворе М75, толщина перегородок б=120мм
Перекрытие на отм. 0.000 и покрытие на отм. +3.300 - сборные железобетонные плиты. Серия 1.141-1, в.63
Окна - деревянные евро, двухкамерные с раздельным переплетом по ГОСТ 11214-86
Двери - деревянные ГОСТ 24698-81
Крыша- деревянные стропильные элементы из сосны 1 сорта
Кровля - натуральная немецкая черепица "Бобриный хвост" синего цвета с глянцем
Дымоход из котельной запроектирован из огнеупорного кирпича толщиной 120мм
Фундаменты выполнены из сборных ж.б. плит ленточных фундаментов ГОСТ 13580-85 и сборных ж.б. блоков стен подвалов ГОСТ 13579-78*.
ТЭП
Площадь застройки здания - 325м2
Строительный объем. в т.ч.
-надземная часть (выше отм. 0.000) - 1650м3
-подземная часть (ниже отм. 0.000) - 975м3
Общая площадь помещений - 365м2
