Загородный усадебный дом элит класса

Рабочий проект на строительство «Загородного усадебного дома элит класса».
Здание дома двухэтажное с цокольным этажом. Высота первого и второго этажей 4,2 м, цокольного этажа 3,3 м.
Общая площадь:
- цокольного этажа – 389, 8 м2;
- первого этажа - 417.65 м2;
- второго этажа - 298.9 м2.
Конструктивное решение:
Фундамент здания дома - монолитная ж.б. плита толщиной 400 мм из бетона В25 (М300) по СНиП 2.03.01-84, армированная арматурой класса А-III по ГОСТ 5781-82*.
Наружные стены надземной части дома толщиной 640 мм: внутренний несущий слой кирпичной кладки 380мм + слой утеплителя 120 мм + слой самонесущей наружной кирпичной кладки 120 мм + штукатурный слой 20 мм).
Наружные стены подземной части дома 540 мм: железобетонный монолит 300 мм + слой утеплителя 120 мм + слой самонесущей наружной кирпичной кладки 120 мм)
Кладка наружных и внутренних несущих стен из керамического полнотелого кирпича К-100/1/75 по ГОСТ 530-95 на цементно-песчаном растворе М50.
Кладка перегородок из керамического кирпича К-100/1/25 по ГОСТ 530-95 армированных проволокой 3Вр-1 через 4 ряда кладки, и из блоков ячеистого бетона Ту 5830-017-02069622-01 с плотностью бетона(кг/м3)-Д400 на р-ре М50.
Утеплитель - минераловатные плиты КАВИТИ БАТТС фирмы ROCKWOOL, с у=0.04 Вт/мС.
Окна и двери с четвертями. Перемычки над оконными и дверными проемами железобетонные по серии 1.088.1-1 вып.1. Прогоны здания железобетонные по серии 1.225-2 вып.11.
Перекрытия этажей монолитные ж.б. толщиной 240 мм из бетона В25 (М300) по СНиП 2.03.01-84, армированная арматурой класса А-III по ГОСТ 5781-82*. Поверх перекрытия второго этажа уложен утеплитель "Rockwool" толщиной 250 мм. Чердак холодный. Крыша скатная. Стропила выполняются из сухих пиломатериалов хвойных пород 1-го сорта по ГОСТ 8486-86*Е . Все деревянные элементы крыши подвергнуты антисептической и антипиреновой обработке от гниения и возгорания в соответствии с требованиями СНиП 21-01-97*,СНиП 2.03.11-85.

В составе рабочей документации представлено 90 листов (чертежей) графической части проекта.

Состав: АС – архитектурно-строительные решения Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Загородный усадебный дом элит класса

12 Крыльцо_N2 -1.dwg
13 Крыльцо_N3 -7.dwg
14 Крыльцо_N4 -3.dwg
15 Крыльцо_N5 -2.dwg
16 Стены родвала.dwg
17 Гараж стены.dwg
18 Стена Д_В_Б_Г_3_7_2_9.dwg
19 Плита -0.340.dwg
20 Плита 3.860.dwg
21 Плита 8.060.dwg
22 Плита 8.060_балки.dwg
23 Плита перекрытия гаража
24 Крыша-корр-1.dwg

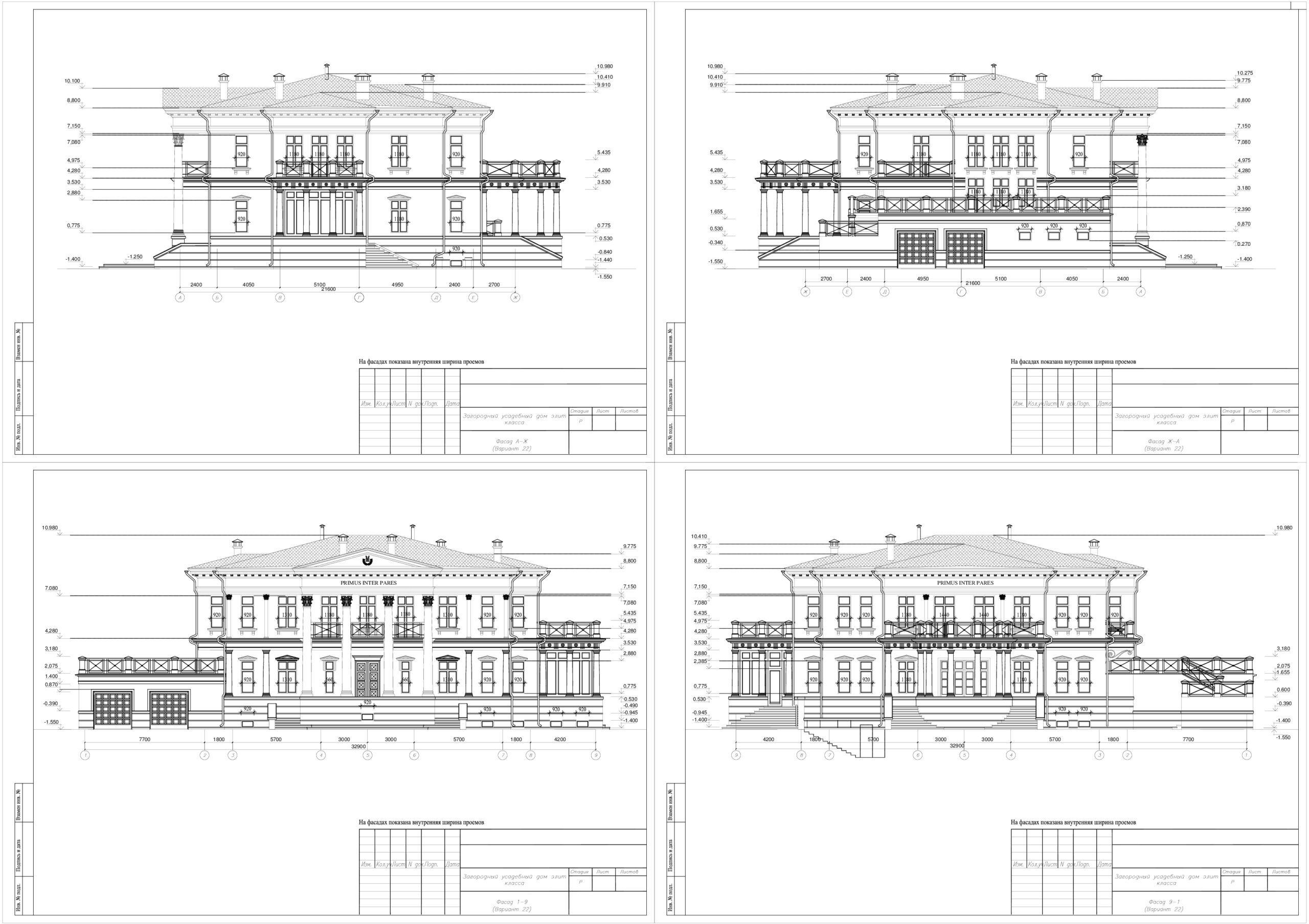

01 Фасады.dwg
02 Кладочные планы этажей.dwg
03 План чердака.dwg
04 Планы отверстий.dwg
05 Наружные колонны.dwg
06 Планы полов.dwg
07 Планы отделки.dwg
08 Разрезы.dwg
09 ВнутрЛест.dwg
10 Фундаменты.dwg
11 ФундКрыльца.dwg
