Раздел Конструкции железобетонные,

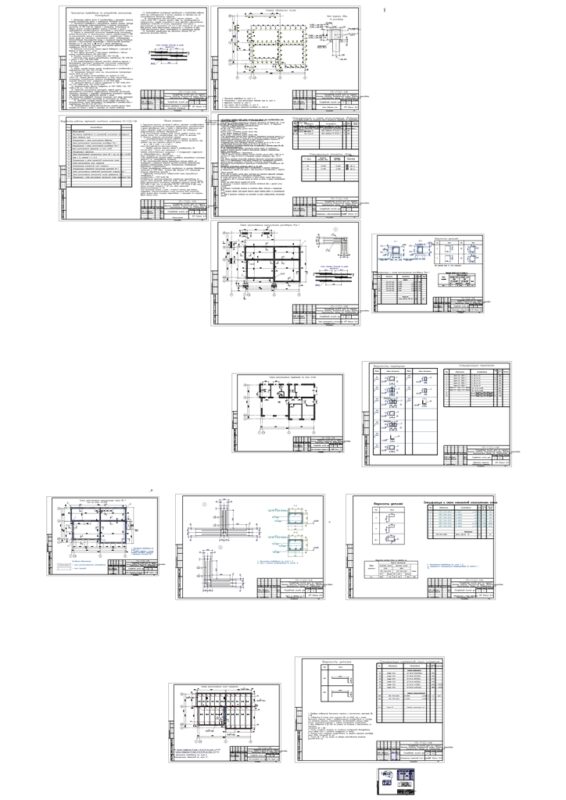

В составе полный комплект чертежей марки КЖ.
Общие данные, схема свайного поля, схемы плит перекрытия, монолитный пояс, схемы перемычек.
Общие указания
1. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных чертежами мероприятий.
2. За относительную отметку 0.000 принят уровень чистого пола первого этажа, что соответствует отм. 226,50 на генплане.
3. Приняты следующие нормативные нагрузки:
- характеристическое значение снеговой нагрузки на грунт согласно СН 2.01.04-2019, в зависимости от высоты местности над уровнем моря для снегового района 1в равно:
sk = 1,35 + 0,38 ⋅ ( A − 140) / 100=1,35+0,38*(150,70-140)/100=1.39кПа;
- базовое значение скорости ветра в соответствии СН 2.01.05-2019 - 21м/с, тип местности - I.
Уровень ответственности сооружения - II (коэффициент надежности по ответственности - γn=0,95).
Класс сложности по СН 3.02.07-2020 - К-5.
4.При производстве земляных работ произвести актирование состояния грунтов в их естественном состоянии.
5. При строительстве должны применяться методы работ, не приводящие к ухудшению свойств грунтов основания замачиванием, размывом поверхностными водами, промерзанием, повреждением механизмами и транспортом.
6.Сварку неоговоренных элементов производить по контуру свариваемых элементов по ГОСТ 5264. Катеты шва принять 1.2*t наименьшей толщины свариваемых деталей.
7. Подготовку металлических поверхностей перед окрашиванием производить в
соответствии с ГОСТ 9.402-80.
8.Поверхности металлоконструкций, подлежащие окрашиванию, не должны иметь заусенцев, сварочных брызг, прожогов, остатков флюса.
9.Все металлические конструкции ограждения окрасить эмалью ПФ 115 ГОСТ 6465 в два слоя по грунтовке ГФ-021 ГОСТ 25129 в два слоя; общая толщина покрытия - 55 мкм. Цвет элементов металлоконструкций см. АР.
10.В монтажных стыках и узлах, а также в местах, где окраска повреждена, металлоконструкции после окончания всех монтажных работ должны быть очищены, огрунтованы и защищены от коррозии двумя слоями эмали.
11. Строительно-монтажные работы выполнять в соответствии с требованиями
СН 1.03.01-2019, ТКП 45-5.09-33-2006,
