Одноквартирный жилой дом усадебного типа

Одноквартирный жилой дом усадебного типа. Здание имеет сложную прямоугольную форму.
Согласно объемно–планировочному решению класс данного здания III, степень долговечности — II, степень огнестойкости — III.
Запроектировано:
– высота 1-го— 3,00 м;
– высота всего здания — 6,0м;
– размеры в осях — 13,90 м (1–4) и 12,70 м (А-В).

Данный дом рассчитан на проживание в нем семьи состоя-щей из 4 – 6 человек. Здание имеет 2 уровня.
Фундаменты сборные ж/б блоки состоят из монолитного железо бетона. Ширина фундаментных блоков под наружные стены равна 600 мм, под внутренние — 600 мм.
При проектировании размеры фундаментных стеновых блоков приняты согласно ГОСТ 13579-78.
При возведении стен здания применяется ручная кладка с горизонтальной и вертикальной перевязкой швов. Для кладки наружных и внутренних стен применяется обыкновенный глиняной кирпич.
Кладка стен осуществляется на цементно-песчаном растворе. Толщина наружных стен определяется на основании теплотехнического расчета. Изначально толщина наружной стены предполагается равной 400 мм.

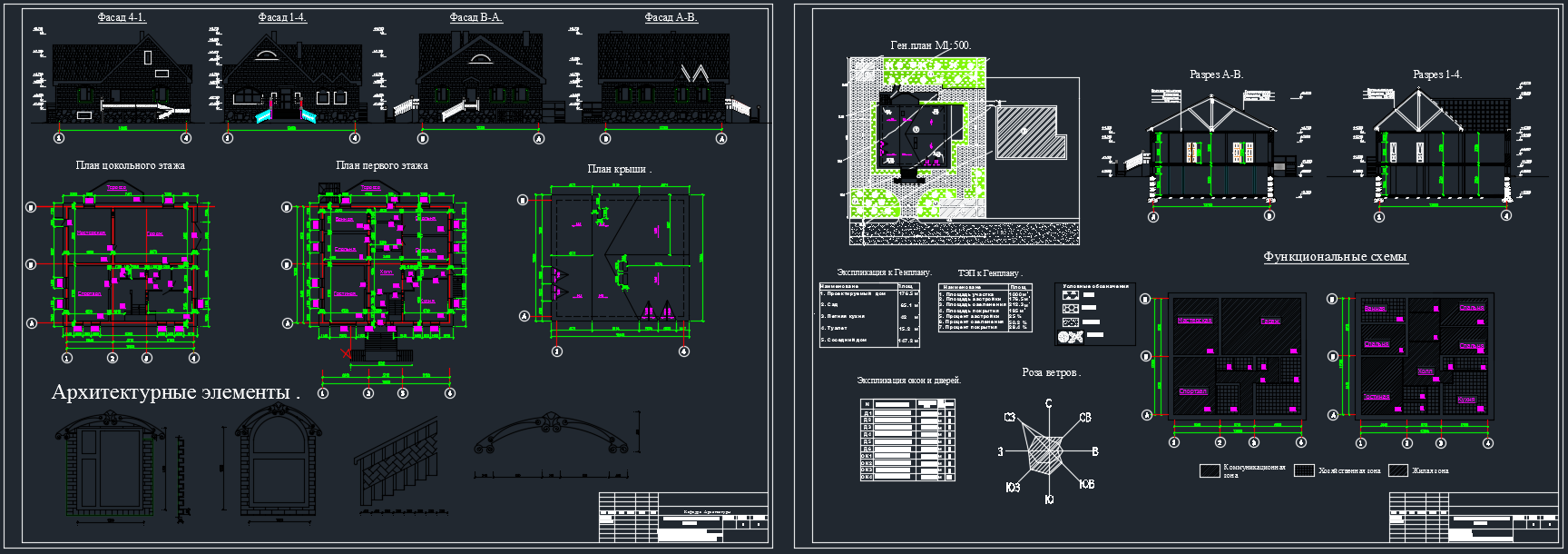

Состав: Фасады, планы первого и цокольного этажей, план кровли, архитектурные элементы, генплан, разрезы, функциональные схемы этажей Язык документа
