Двухэтажный жилой дом с цокольным этажом усадебного типа

Двухэтажный жилой дом с цокольным этажом усадебного типа. Фундаменты запроектированы ленточного типа из монолита. Глубина заложения фундамента составляет -1,2 м, что превышает глубину промерзания грунтов.
По всему периметру здания выполняется отмостка шириной 1 м с уклоном i=0,030. Она предназначена для защиты фундамента от дождевых и талых вод, проникающих в грунт близ стен здания.
Цоколь облицовывается декоративным камнем на цементно-песчаном растворе, с использованием гидрофобного цемента, что придает зданию художественную выразительность. Наружные стены из кирпича толщиной 410 мм. Несущая часть стен имеет толщину 400 мм.(полтора кирпича),что отвечает прочностным требованиям данного дома. Перегородки из силикатного кирпича толщиной 125 мм. Изнутри стены штукатурятся известково-песчаным раствором, толщиной — 15 мм.

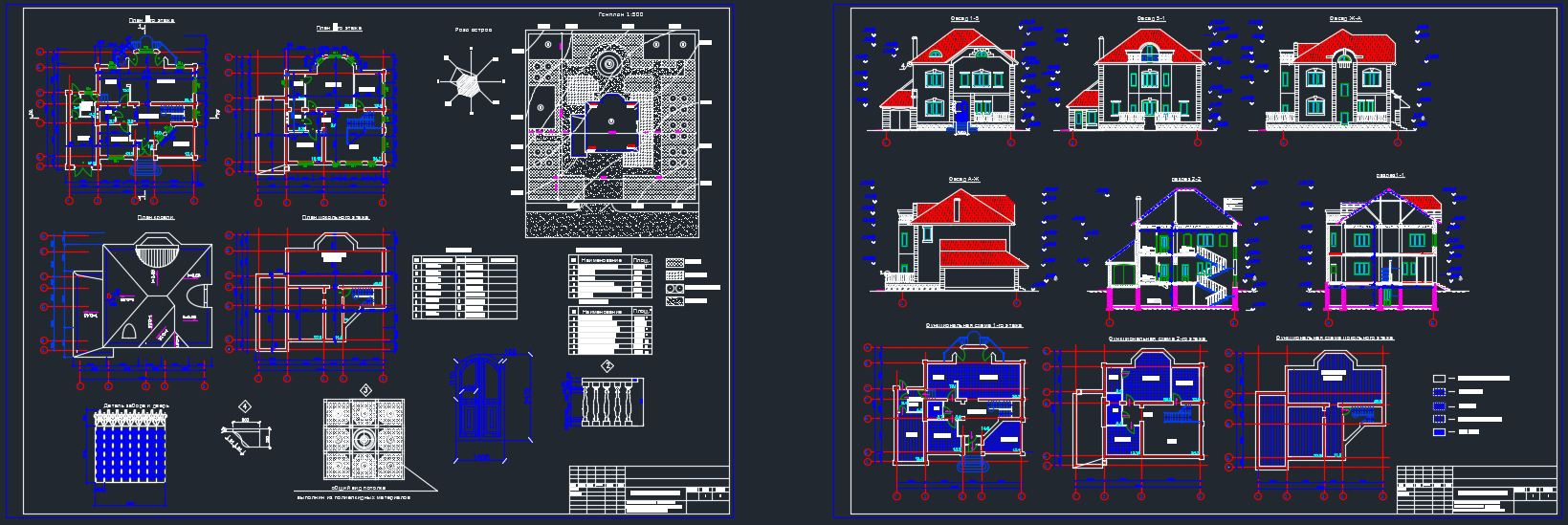

Состав: Планы 1-го и 2-го этажей, план кровли, план цокольного этажа, совмещенный генплан, архитектурные детали зданий, фасады, разрезы, функциональные схемы помещений. Язык документа

Софт: AutoCAD 2012
