Двухэтажный жилой дом

Двухэтажный жилой дом усадебного типа.
Согласно объемно–планировочному решению класс данного здания III, степень долговечности — II, степень огнестойкости — III.
Запроектировано:
– высота 1-го этажа — 3,00 м;
– высота 2-го этажа—2,8 м;
– высота всего здания — 9,4 м;
– размеры в осях —12 м (1–3) и 11 м (А-В).
Фундаменты состоят из сборного ж/бетона. Ширина фундамента под на-ружные стены равна 600 мм, под внутренние —600 мм. При возведении стен здания применяется ручная кладка с горизонталь-ной и вертикальной перевязкой швов. Для кладки наружных и внутренних стен применяется обожженный глиняный кирпич. Изначально толщина наружной стены предполагается равной 510 мм.
Технико-экономические показатели:
1. Площадь застройки – 146,64 м2.
2. Общая площадь – 298 м2.
3. Жилая площадь – 128,5 м2
4. Объем здания – 1378,4 м2
5. хозяйственная площадь – 73 м2

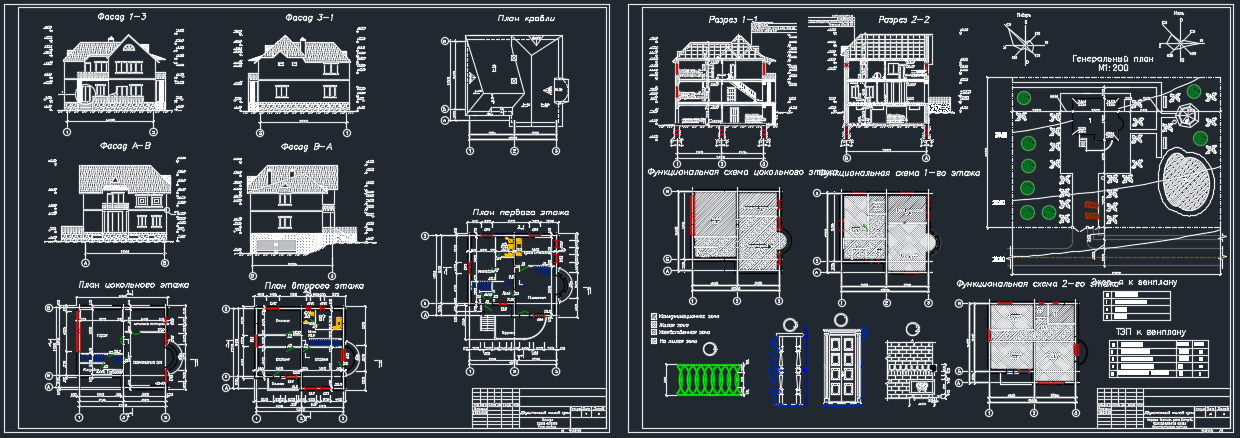

Состав: Фасады, планы этажей, план кровли, разрезы, генплан, роза ветров, функциональные схемы, архитектурные детали, объемно-планировочные показатели. Язык документа

Софт: AutoCAD 2012

Каталог / Строительство / Проекты домов / Двухэтажный жилой дом

Просмотр файлов
АиЖ2.dwg
Объемно-планировоч.показатели.doc
