Двухэтажный жилой дом усадебного типа

Двухэтажный жилой дом усадебного типа. Здание имеет необычную форму.
Согласно объемно-планировочному решению класс данного здания III, степень долговечности-II, степень огнестойкости-III.
Запроектировано:
-высота 1-го и 2-го этажей – 3,200 м;
-высота всего здания – 13,180 м;
-размеры в осях – 11400 (1-4) и 10000 м (А-В).
Наружные стены из силикатного кирпича толщиной 520 мм. Перегородки из силикатного кирпича 120мм. Изнутри стены штукатурятся цементно-песчаным раствором. Толщина внутреннего раствора — 20 мм. В данном здании запроектирован сборный железобетонный фундамент. Ширина фундамента под стены равна 780 мм.

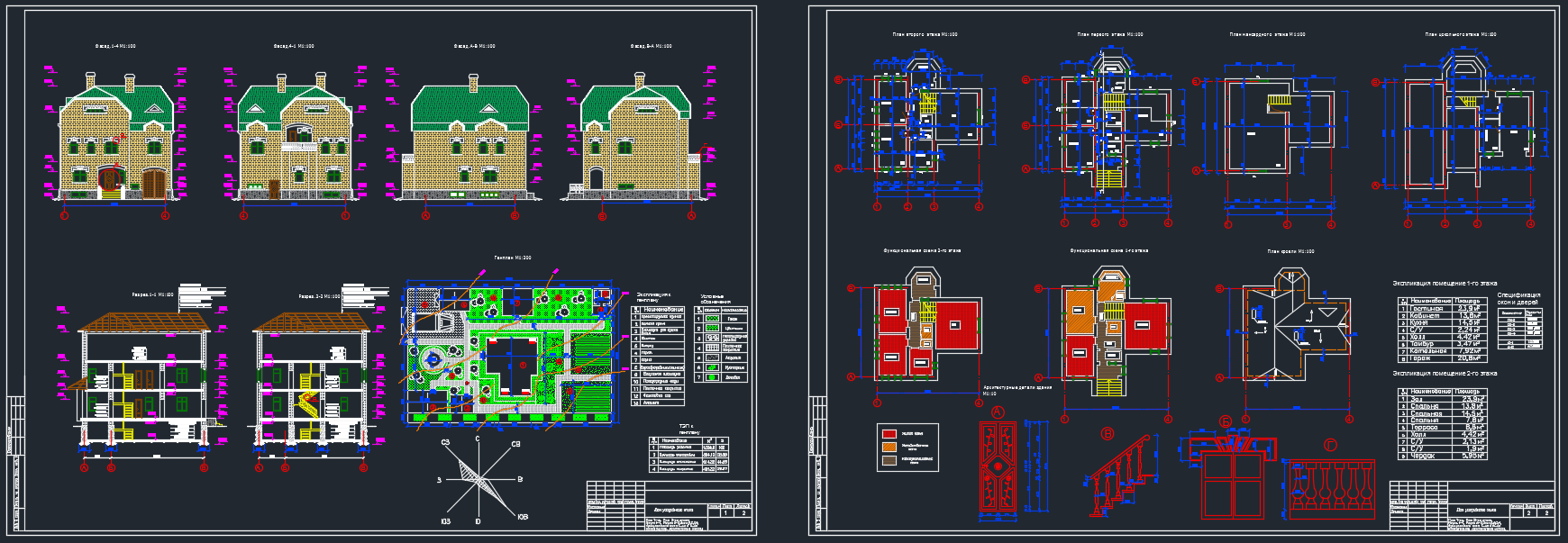

Состав: План 1-го и 2-го этажей; разрезы 1-1 и 2-2; фасад 1,2,3,4; функциональная схема 1-го и 2-го этажей; генплан; архитектурные детали Язык документа

Софт: AutoCAD 2012

Каталог / Строительство / Проекты домов / Двухэтажный жилой дом усадебного типа

Просмотр файлов
проект АиЖ.dwg
