Дом усадебного типа

Дом усадебного типа. Здание имеет необычную форму.
Согласно объемно-планировочному решению класс донного здания III степень долговечности-II, степень огнестойкости-III.
Запроектировано:
-высота цокольного этажа -2,7 м
-высота 1-го и 2-го –3,00 м;
-высота всего здания – 10,40 м;
-размеры в осях –16500 (1-6) и 13100 м (А-Д).
В данном здании запроектирован монолитный железобетонный фундамент. Ширина фундамента под стены равна 600 мм.
При проектировании размеры фундаментных стеновых блоков приняты согласно ГОСТ 13579-78.
При возведении стен здания применяется ручная кладка с горизонтальной и вертикальной перевязкой швов. Для кладки наружных и внутренних стен применяется красный кирпич.
Кладка стен осуществляется на цементно-песчаном растворе. Толщина наружных стен определяется на основании теплотехнического расчета. Изначально толщина наружной стены предполагается равной 360 мм.

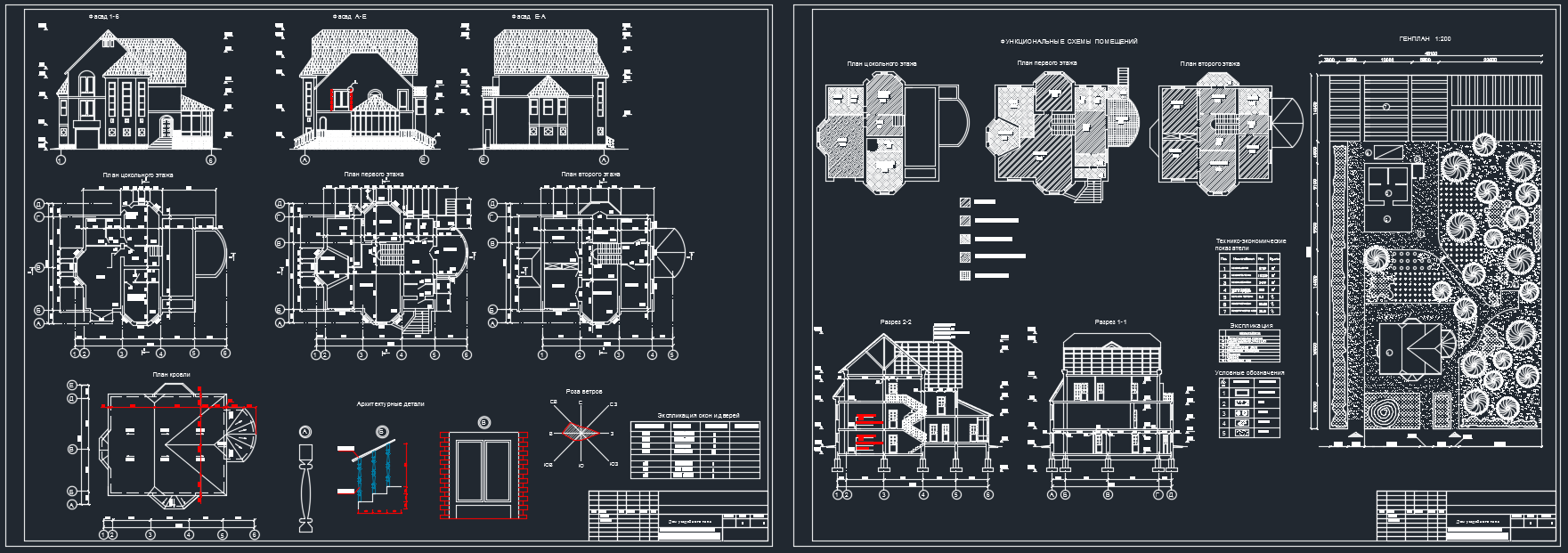

Состав: Фасады, разрезы, планы 1-го и 2-го этажей, план кровли, генплан, функциональные схемы этажей, узлы Язык документа
