КТПН тупикового исполнения

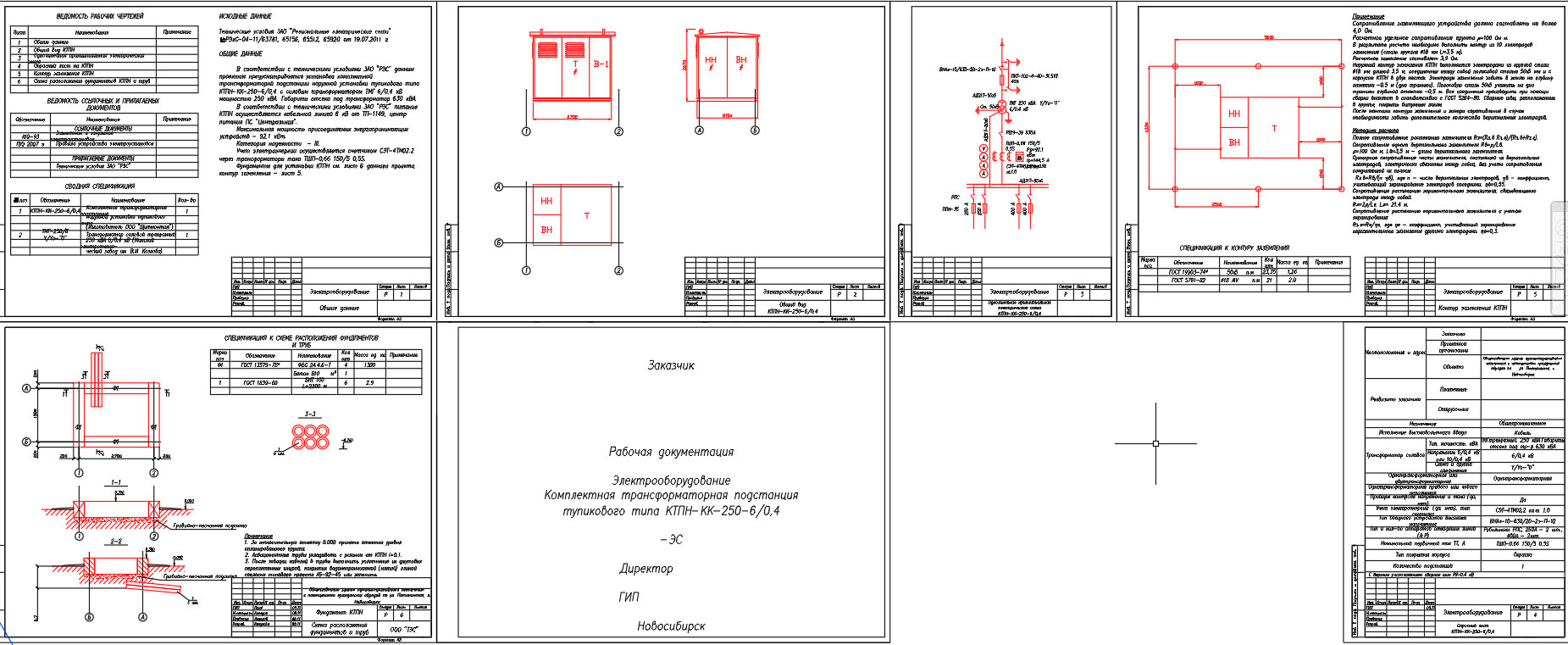

КТПН тупикового исполнения, фундамент к КТПН, разрезы, раскладка труб, спецификация

В соответствии с техническими условиями ЗАО "РЭС" данным проектом предусматривается установка комплектной трансмформаторнй подстанции наружной установки тупикового типа КТПН-КК-250-6/0,4 с силовым трансформатором ТМГ 6/0,4 кВ мощностью 250 кВА. Габариты отсека под трансформатор 630 кВА.
В соответствии с техническими условиями ЗАО "РЭС" питание КТПН осуществляется кабельной линией 6 кВ от ТП-1149, центр питания ПС "Центральная".
Максимальная мощность присоединяемых энергопринимающих устройств - 92,1 кВт.
Категория надежности - III.
Учет электроэнергии осуществляется счетчиком СЭТ-4ТМ02.2 через трансформаторы тока ТШП-0,66 150/5 0,5S.
Фундаменты для установки КТПН см. лист 6 данного проекта, контур заземления - лист 5.
