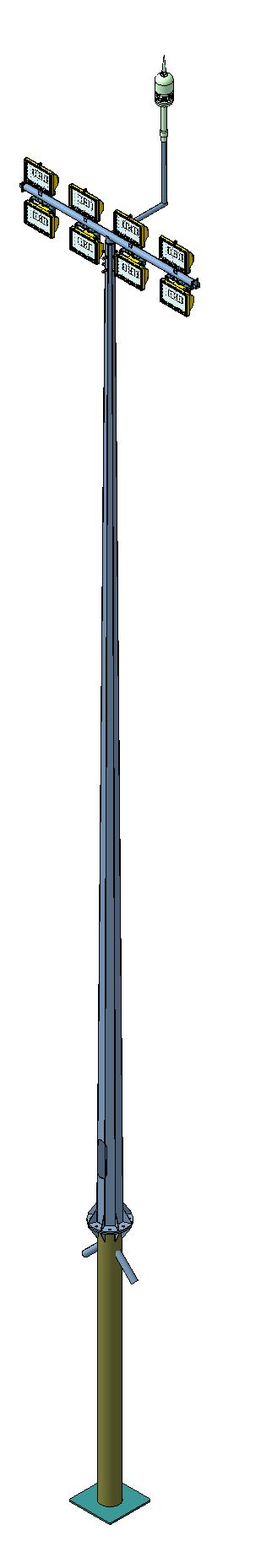

Мачта освещения 8-гранная H=7500 спортивной площадки (схема монтажа)

Мачта освещения 8-гранная H=7500 спортивной площадки (схема монтажа)
Мачта освещения 8-гранная H=7500 предназначена для освещения спортивной площадки из расчета 4 мачты на площадь 900 м2 (ширина 25 м, длина 36 м).
Для условия применения современных металло-галогенных светильников и прожекторов (при низких световых потерях) для освещения 1м2 требуется 100 люкс (3,5 Вт) (т.е. на 900 м2 =3150 Вт).
При условии монтажа 8 светильников на 1 мачту, будут задействованы 32 светильника, что требует 98 Вт на 1 светильник. Выбраны светильники мощностью 100 Вт.
Это позволит создать оптимальный уровень освещенности и снизит эффект ослепления и бликов.
Светильники установлены по принципу верхне-блокового расположения освещения на открытых спортивных площадках под углом ≥40°.
Высота установки светильников для открытых спортивных сооружений и территорий должна не более 10 м.
Мачта укомплектована системой активной защиты (молниеотвод E.S.E.) SCHIRTEC, которая предназначена для заземления и защиты зданий и сооружений от воздействия молний и наведенных электромагнитных импульсов, возникающих вследствие близкого удара молнии. Оборудование соответствует требованиям стандартов ISO 9001:2001.
Молниеотвод является абсолютно автономным оборудованием, работающее исключительно за счет энергии, получаемой от магнитного поля, возникающего непосредственно перед ударом молнии.
Ускорители заряженных частиц и атмосферные электроды вместе с ионным генератором являются частью системы по генерации и накоплению энергии для создания восходящего стриммера навстречу нисходящей молнии. За счет повышенного сопротивления по сравнению с основным стержнем они контролируют проход молнии по заземлителю.
Система не содержит опасных для здоровья и окружающей среды элементов (не являются радиоактивными) и обладают повышенным радиусом защиты.
Компоненты системы из нержавеющих материалов. Дополнительная обработка всех частей приемника обеспечивает защиту от воздействия снега, дождя, холода повышенной влажности, ультрафиолета.
Уловитель:
- является острием приемника;
- от него поднимается восходящий стример;
- является связующим звеном между молнией и системой заземления;
- выполнен из специального сплава, который выдерживает температуру, возникающую в точке соприкосновения молнии с объектом.
Ионный генератор:
- имеет особое покрытие на основе эпоксидов для защиты от воздействия окружающей среды и сохранения своих физических характеристик в течение длительного времени.
Заземлитель:
- является каркасом приемника, на котором закреплены все детали устройства;
- является связующим звеном между приемником и заземляющим проводом, подходящим к заземляющему контуру.

Состав: 3d сборка, мачта, кронштейн, элемент закладной, арматура Язык документа

Софт: КОМПАС-3D 15

Файлы:
Мачта освещения 8-гранная H=7500 (схема монтажа).a3d
Мачта освещения 8-гранная H=7500 (схема монтажа).jpg
Мачта/
Мачта/Косынка/
Мачта/Косынка/Косынка 100х65х3,0.m3d
Мачта/Фланец/
Мачта/Фланец/Фланец 290х185х10.m3d
Мачта/Мачта 8-гранная коническая ОГК 7,5-3.000 СБ.a3d
Мачта/Опора/
Мачта/Опора/Опора D=165-61 H=7500.m3d
Элемент закладной/
Элемент закладной/Патрубок D=48х3,0 L=240.m3d
Элемент закладной/Фланец 290х185х10.m3d
Элемент закладной/Пластина 365х365х12.m3d
Элемент закладной/Элемент закладной.a3d
Элемент закладной/Косынка 100х65х3,0.m3d
Элемент закладной/Патрубок D=159х3,0 L=2150.m3d
Элемент закладной/Фланец 365х365х12.m3d
Кронштейн/
Кронштейн/Перекладина/
Кронштейн/Перекладина/Седло.m3d
Кронштейн/Перекладина/Патрубок D=48х3,0 L=240.m3d
Кронштейн/Перекладина/Шайба.m3d
Кронштейн/Перекладина/Фланец.m3d
Кронштейн/Перекладина/Патрубок D=48х3,0 L=1500.m3d
Кронштейн/Перекладина/Перекладина Т-образная.a3d
Кронштейн/Перекладина/Патрубок D=32х3,0 L=500.m3d
Кронштейн/Заглушка/
Кронштейн/Заглушка/Седло.m3d
Кронштейн/Заглушка/Фланец.m3d
Кронштейн/Заглушка/Заглушка.a3d
Кронштейн/Кронштейн.a3d
Мачта освещения 8-гранная H=7500 (схема монтажа).docx
Арматура/
Арматура/Метиз/
Арматура/Метиз/Патрубок D=48х3,0 L=240.m3d
Арматура/Метиз/Гайка М10 ГОСТ 5927-70.m3d
Арматура/Метиз/Метиз.a3d
Арматура/Метиз/Болт M10x35 S16 ГОСТ 7798-70.m3d
Арматура/Метиз/Планка 16х16х5,0.m3d
Арматура/Protection active SCHIRTEC/
Арматура/Protection active SCHIRTEC/Main pool.m3d
Арматура/Protection active SCHIRTEC/Energy storage battery.m3d
Арматура/Protection active SCHIRTEC/Adapter.m3d
Арматура/Protection active SCHIRTEC/Insulting sheath.m3d
Арматура/Protection active SCHIRTEC/Main needle.m3d
Арматура/Protection active SCHIRTEC/Protection active SCHIRTEC.a3d
Арматура/Прожектор 500 W/
Арматура/Прожектор 500 W/Крепление.m3d
Арматура/Прожектор 500 W/Рама.m3d
Арматура/Прожектор 500 W/Корпус.m3d
Арматура/Прожектор 500 W/Стекло.m3d
Арматура/Прожектор 500 W/Планка поворотная/
Арматура/Прожектор 500 W/Планка поворотная/Шпилька M6 L=20.m3d
Арматура/Прожектор 500 W/Планка поворотная/Планка поворотная.a3d
Арматура/Прожектор 500 W/Планка поворотная/Планка.m3d
Арматура/Прожектор 500 W/Прожектор 500 W.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: separation
Дата: 2017-05-15
