Насосная станция для поливочного водопровода

Проект электротехнической части повысительной насосной станции поливочного водопровода разработан в соответствии с ПУЭ .
По надежности электроснабжения все токоприемники и осветительные установки относятся к потребителям- III категории.

Расчетная мощность составляет - 16.2 кВт .
Учет энергии принят единый для силовых и осветительных установок электронным счетчиком установленным в вводно-учетном ящике ЯВУ4.
В качестве распределительного щита принят щит типа ПР8501.
Силовые групповые и магистральные сети выполняются кабелем ВВГ-0,66 открыто, на скобах и проводом ПВ3-0,38 в водогазопроводных трубах.
Проектом предусмотрено рабочее освещение на напряжение ~220В. Выбор типа светильников произведен в соответствии с назначением помещений и характеристикой среды. Освещенность помещений принята в соответствии строительными нормами и правилами. Управление рабочим освещением осуществляется местными выключателями.

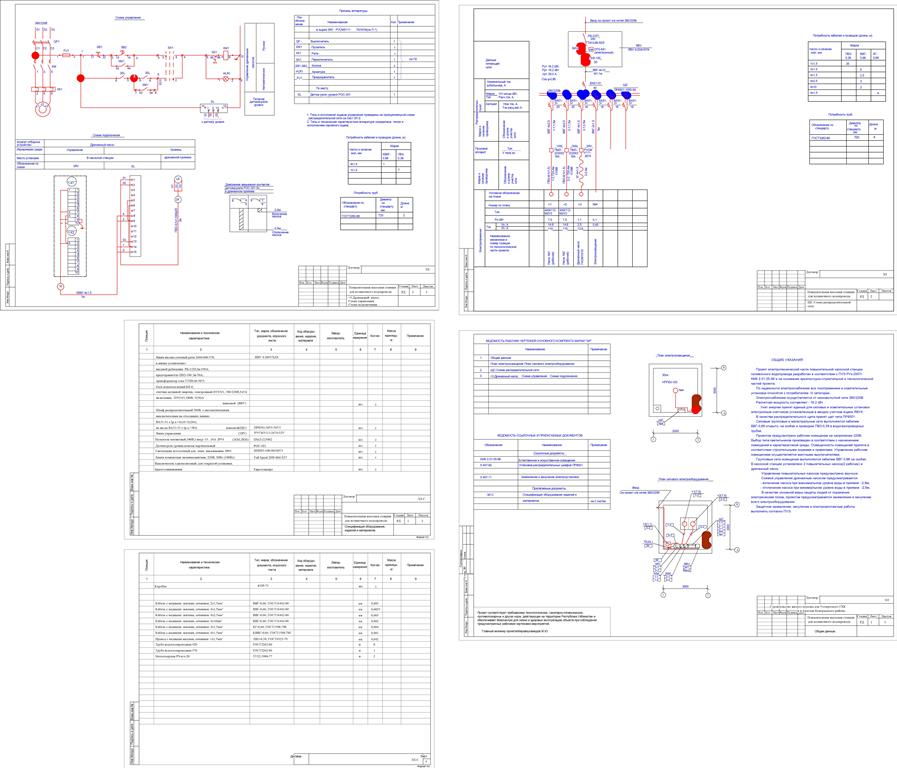

Состав: Планы чертежей на 3 листах. Спецификация оборудования на 2 листах Язык документа

Софт: AutoCAD 7

Файлы:
Повысит нас.для полива ЭЛ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Marina 1962
Дата: 2017-10-21
Просмотры: 338
