Независимое электроснабжение погружных насосов

1. Рабочая документация разработана на основании технического задания на проектирование N29 и предусматривает независимое электроснабжение существующего погружного насоса поз. Н-3705А и вновь проектируемого дополнительного погружного насоса поз. Н-3705В, а так же резервную линию для подключения аварийного оборудования в случае затопления РП-16(ЗРУ-6кВ) и ТП-121(ЗРУ-6/0,4кВ) корп. 137 при большой интенсивности поступления ливневых вод.
2. Рабочие чертежи выполнены в соответствии с действующими нормами, правилами и стандартами.
3. Потребителями электроэнергии являются: погружные насосы поз. Н-3705А и поз. Н-3705В, установленные, соответственно, в отстойниках 137/3-1 и 137/3-2; силовой распределительный шкаф СРШ, к которому будет подключаться аварийное оборудование в случае затопления РП-16(ЗРУ-6кВ) и ТП-121(ЗРУ-6/0,4кВ); силовой щит ЩС бокса модульного типа.
4. Электроснабжение потребителей предусмотреть при напряжении ~380/220В в системе с глухозаземленной нейтралью от КТП-104 и ЩСУ-0,4кВ корп.109.
5. Работу насосов (плавный пуск и управление по соотношению напряжение/частота) предусмотреть через преобразователи частоты, установленные в шкафах управления ШУ-3705А и ШУ-3705В. Шкафы управления установить в боксе контейнерного типа.
6. Данный бокс оборудовать силовым щитом ЩС, от которого запитать внутреннее электрооборудование вагончика (см. проект 109/137-29.15-ЭТР).
7. При затоплении РП-16 (ЗРУ-6кВ) и ТП-121 (ЗРУ-6/0,4кВ) силовой распределительный шкаф СРШ для аварийного оборудования подключать по месту через рубильник, установленный на высоте 2,5м.
8. Установленная и расчетная мощности оборудования составляют:
- по силовому распределительному шкафу СРШ: Руст.=78,95кВт, Ррасч.=72,05кВт; Iрасч.=130А;
- по силовому щиту ЩС: Руст.=6кВт, Ррасч.=5кВт; Iрасч.=8,9А;
- по шкафу управления ШУ-3705А: Руст.=Ррасч.=105кВт; Iрасч.=192А;
- по шкафу управления ШУ-3705В: Руст.=Ррасч.=105кВт; Iрасч.=201А
9. Местное управление насосами предусмотреть кнопочными постами, установленными в боксе.
Автоматическое управление насосами осуществить через контроллер (см. проект 137/3-44.15-АНК).
10. Питающие сети выполнить кабелем с алюминиевыми жилами, а сети от преобразователя частоты до электродвигателя насоса - бронированным кабелем с медными жилами.
Сети управления выполнить контрольными кабелями с медными жилами.
Сети проложить на низких и высоких опорах в оцинкованных кабельных лотках с крышками. Конструкции для прокладки лотков с кабелями предусмотрены в комплекте чертежей 137/3-44.15-КС.
11. Питающие сети выбраны по длительно допустимым токовым нагрузкам с учетом допустимой потери напряжения.
12. Уставки автоматических выключателей обеспечивают защиту сетей от перегрузки и токов короткого замыкания.
13. В качестве защитной меры от поражения электрическим током предусмотрены защитное заземление, защитное отключение, повторное заземление и основная система уравнивания потенциалов.
Защитное заземление выполнить путем присоединения металлических нетоковедущих частей оборудования, не находящихся под напряжением, к заземляющим РЕ-шинам шкафов управления ШУ-3705А, ШУ-3705В, силового распределительного шкафа СРШ, используя защитные РЕ-жилы силовых сетей.
Преобразователи частоты заземлить через специальную клемму защитного заземления.
Для электромагнитной совместимости броню силовых кабелей от преобразователя частоты до электродвигателя насоса заземлить с двух концов, то есть со стороны преобразователя частоты и со стороны электродвигателя насосов (подключение к клеммам заземления преобразователя и электродвигателя).
14. Защитное отключение линий, питающих штепсельные розетки, выполнить дифференциальными выключателями, реагирующими на ток утечки 30мА.
15. Основную систему уравнивания потенциалов выполнить с помощью отдельно стоящей главной заземляющей шины ГЗШ к которой присоединить:
- нулевые защитные PEN-проводники питающих линий;
- заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в бокс;
- металлические части каркаса бокса;
- металлические кабельные лотки на вводе в бокс.
16. Для защиты от статического электричества кабельную эстакаду каждые 40-50м присоединить к заземлителю.
17. Электромонтажные работы выполнять в соответствии с требованиями ПУЭ и СНиП 3.05.06-85.

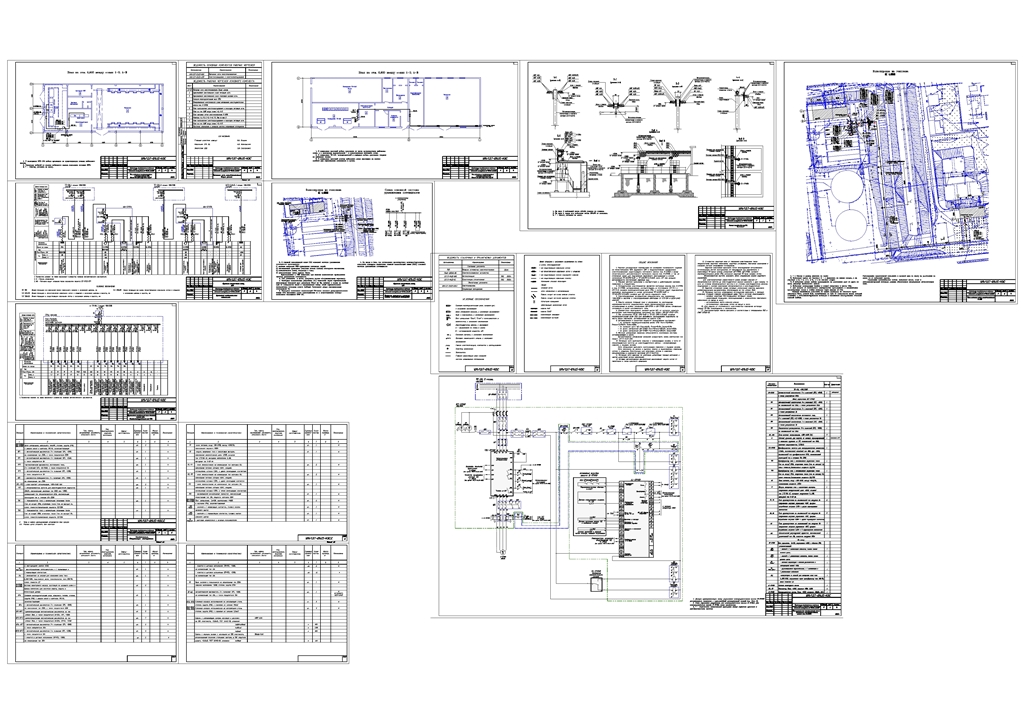

Состав: Электроснабжение, принципиальная схема Язык документа

Софт: AutoCAD 12

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Независимое электроснабжение погружных насосов

137-29.15-ЭМ выпуск.dwg
