Опора ВЛ 10 кВ на базе стойки СК22 с двумя ответвлениями проводом СИП-3

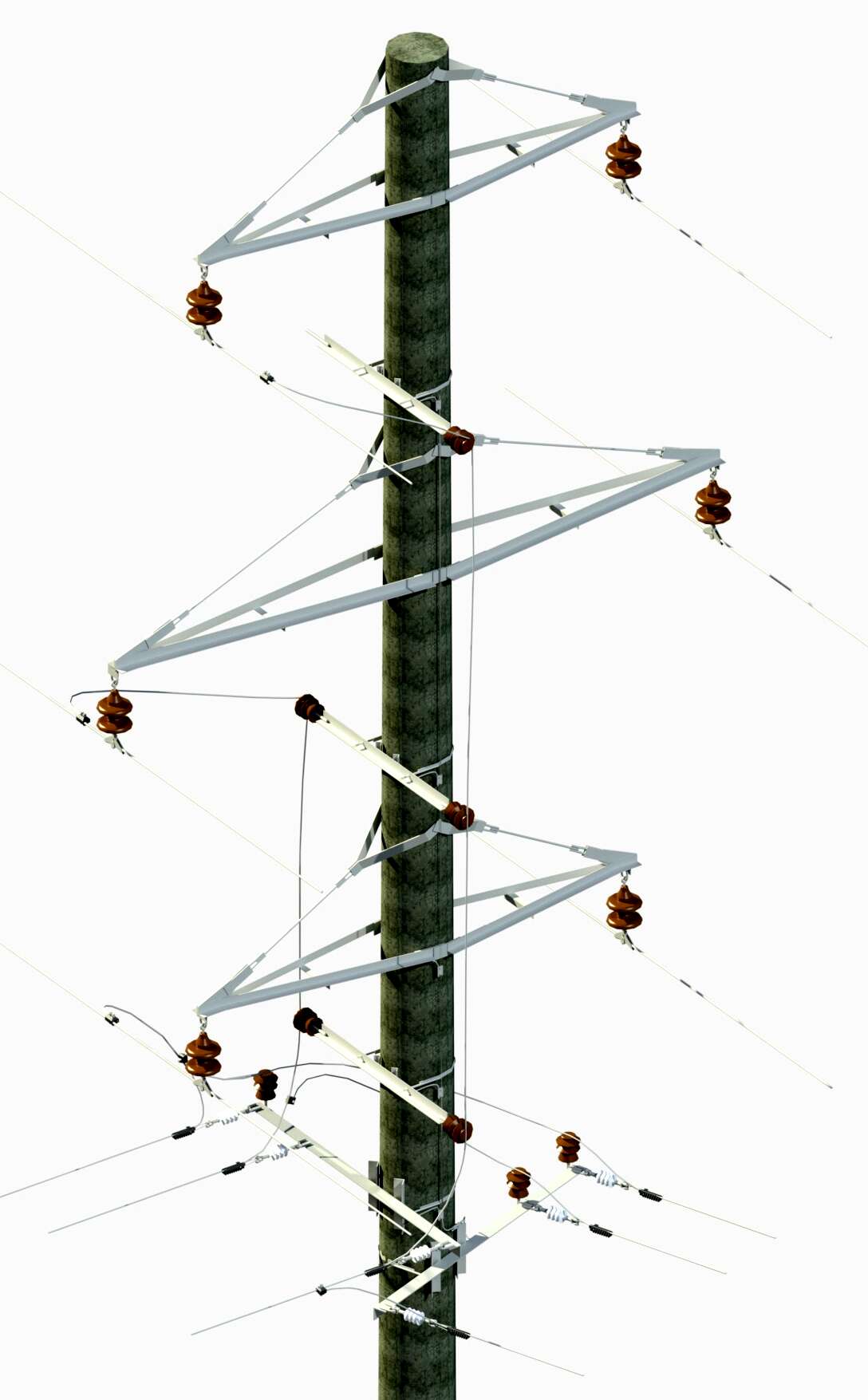

Опора ПБ 35-2.1 по чертежу 3.407.1-164.03.00 (стойка СК-22.1 с траверсами ТВ 254, ТВ 256, ТВ 270). Проект двух ответвлений от опоры проводом СИП-3. Траверсы ответвления на базе ТМ-26 (23.0016). Арматура Sicame.
Не показаны: мелкие отверстия, метизы.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Опора ВЛ 10 кВ на базе стойки СК22 с двумя ответвлениями проводом СИП-3

Опора ПБ-35-2.dwg
