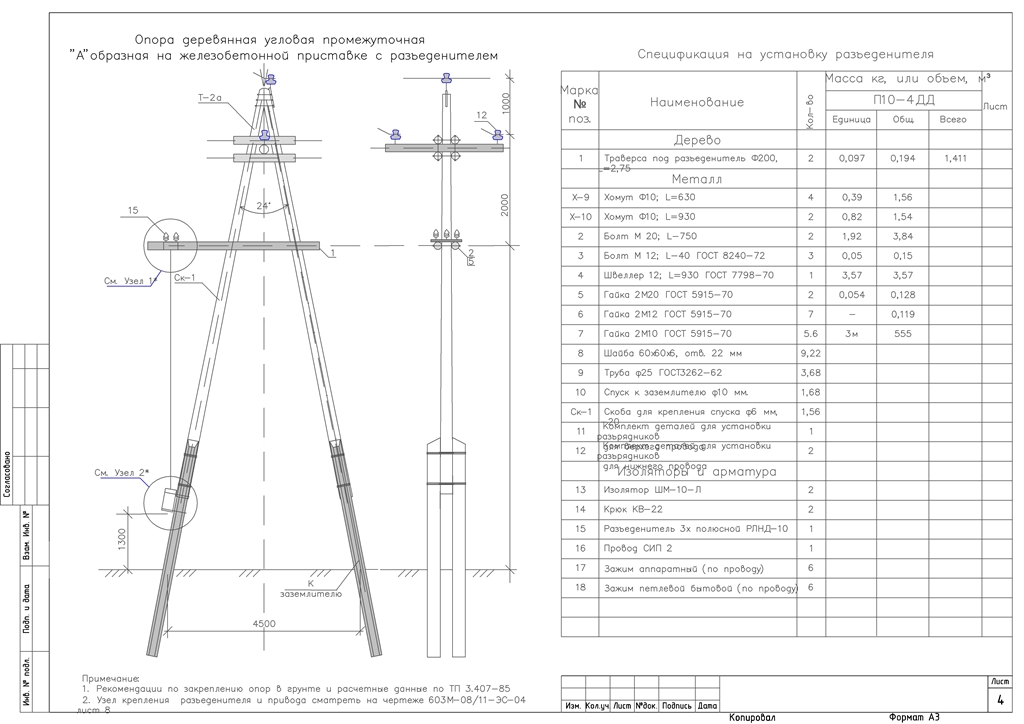

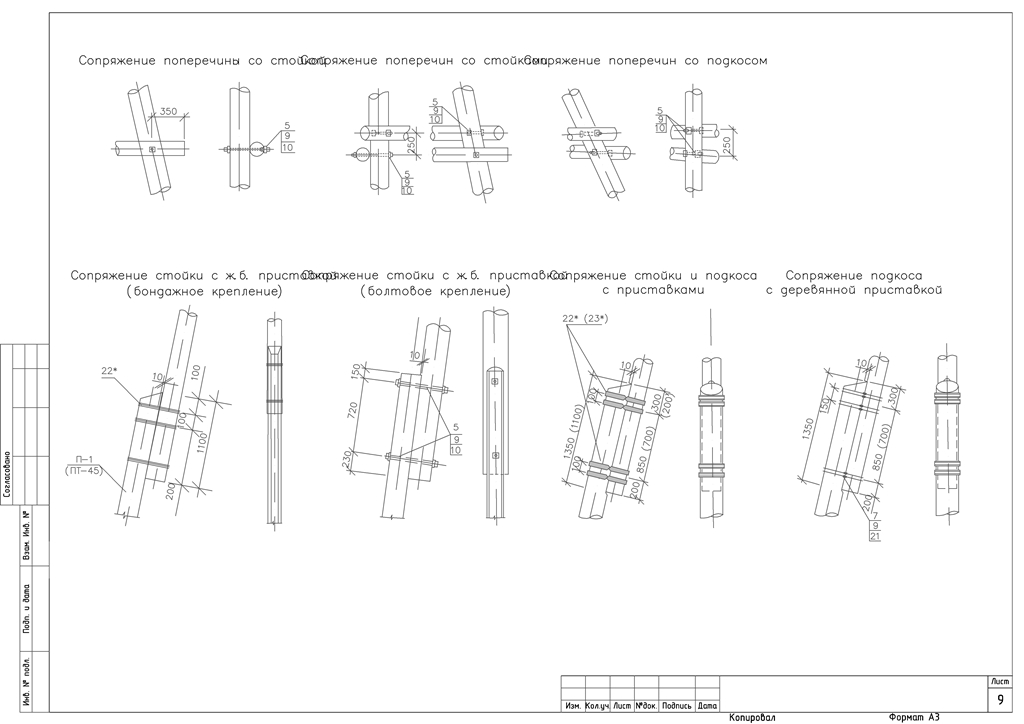

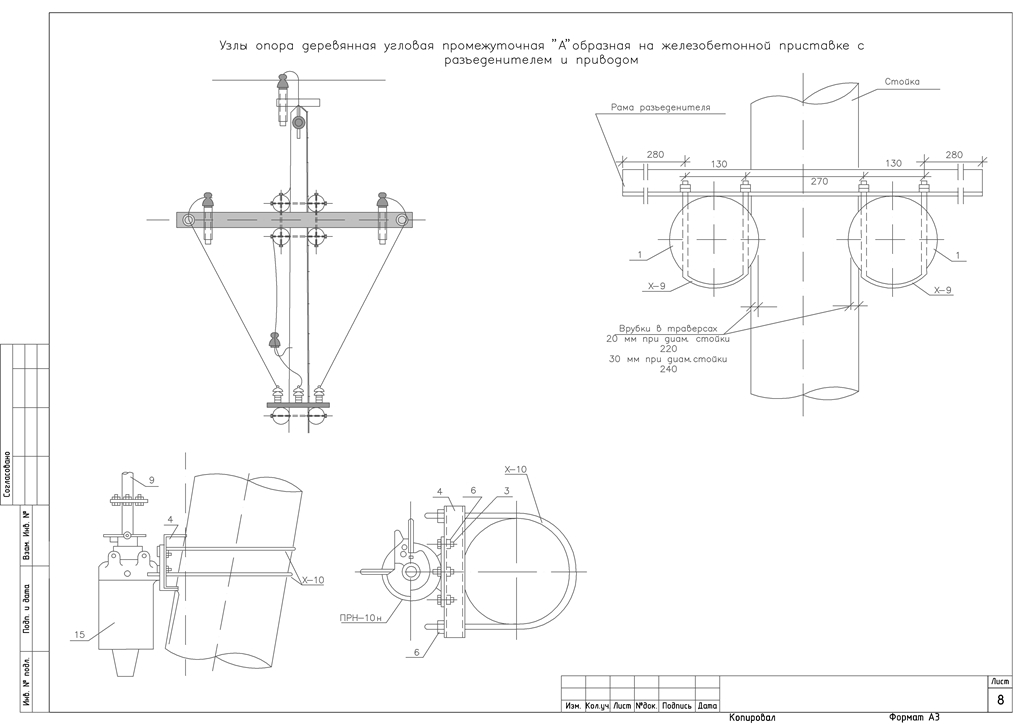

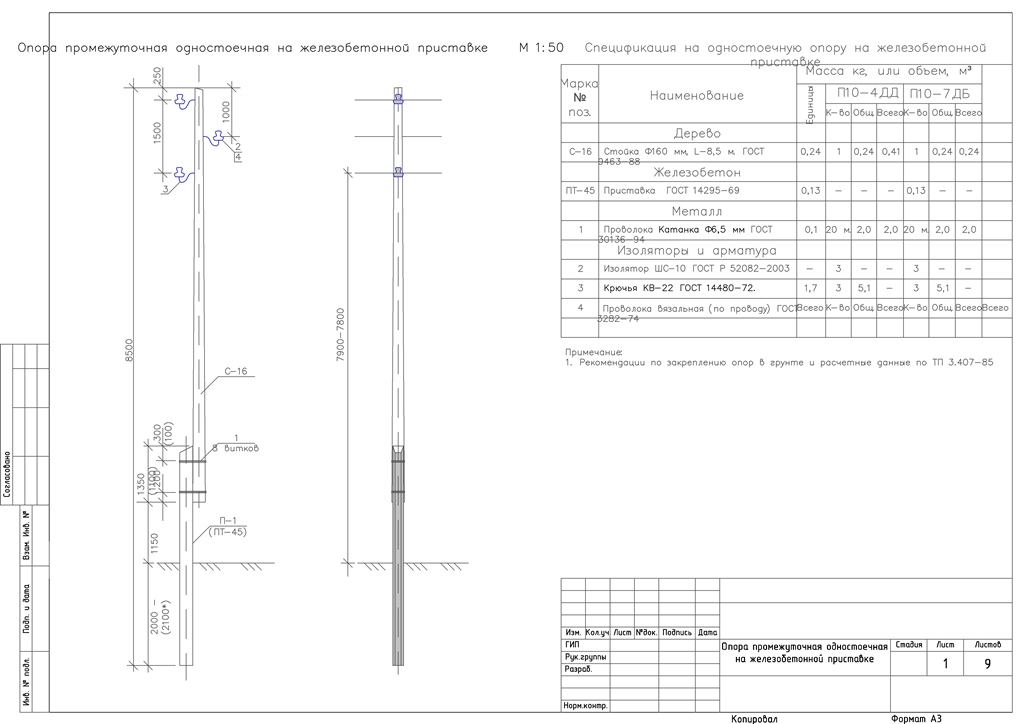

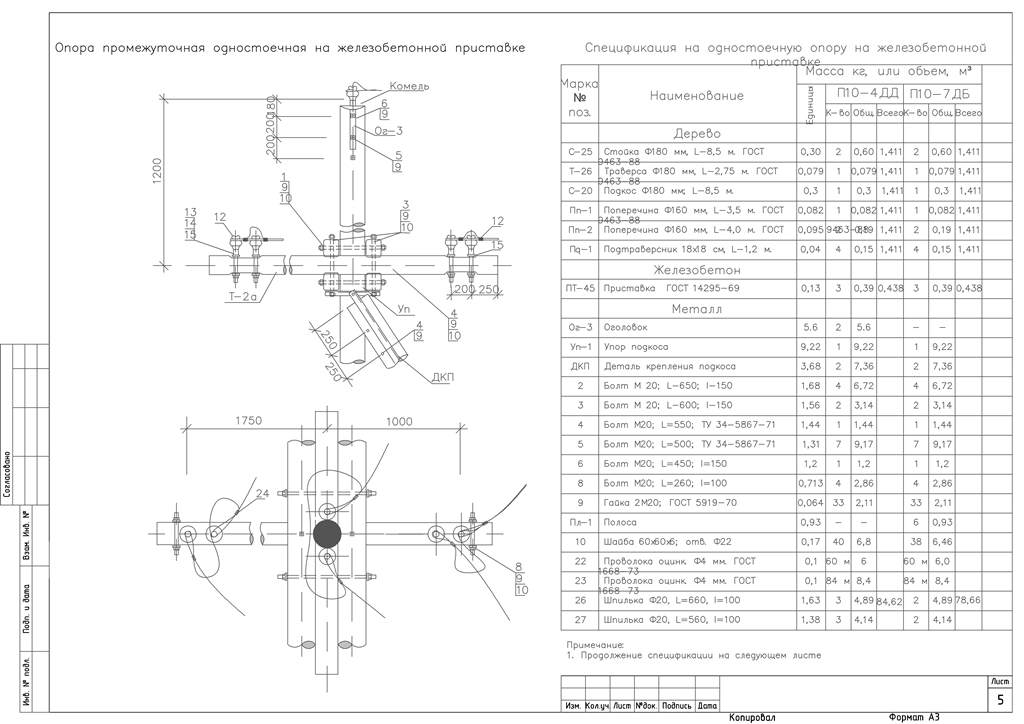

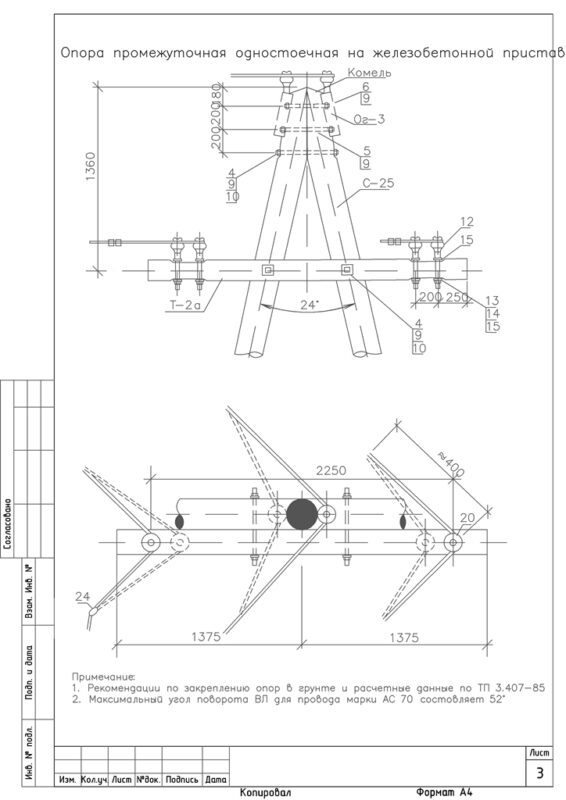

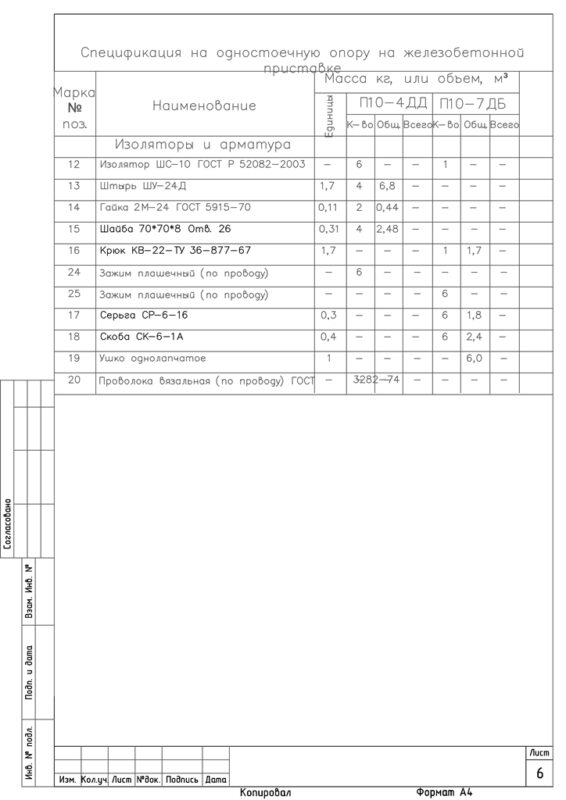

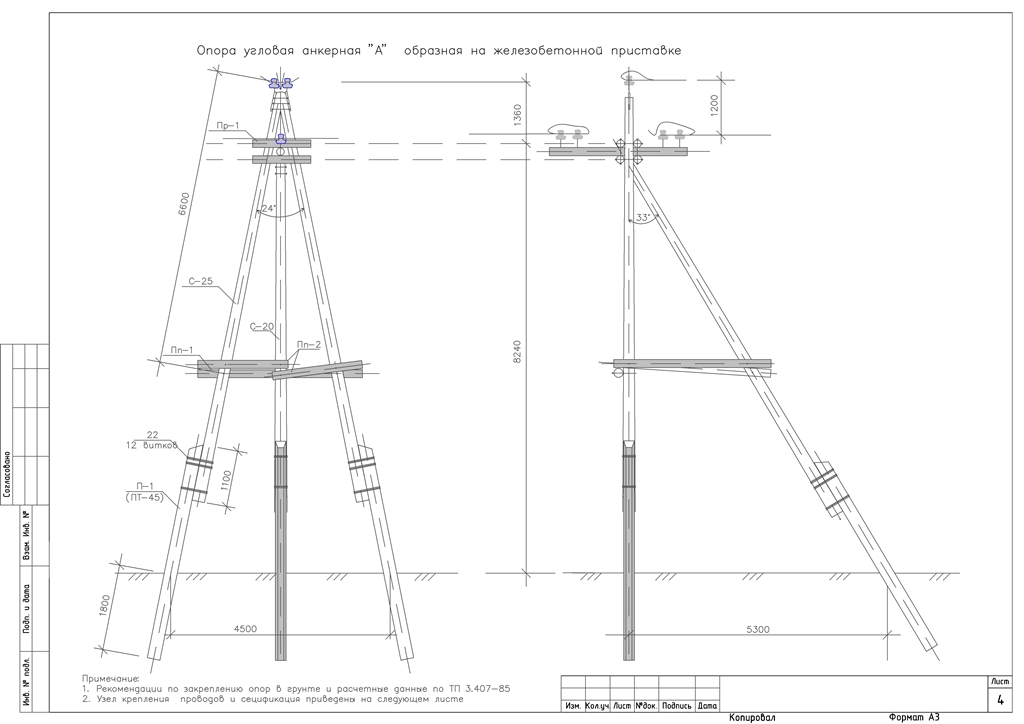

На чертежах представлены опоры линий ЛЭП 10 кВ - одностоечные деревянные с ж.б. приставкой, анкерные А-образные, оконечные А-образные с укосом на чертежах есть спецификации и узлы крепления элементов опор. Нигде в интернете в AutoCad данных чертежей не найдете - сам начертил неделю назад используя несколько типовых серий со своими новшествами!!!
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Опоры линий ЛЭП 10 кВ
Опоры линий ЛЭП 10 кВ
0
299
10006
2
0
100
Сообщить о проблеме
Содержимое архива
-
Чертежи опор.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
