Освещение горнолыжного спуска

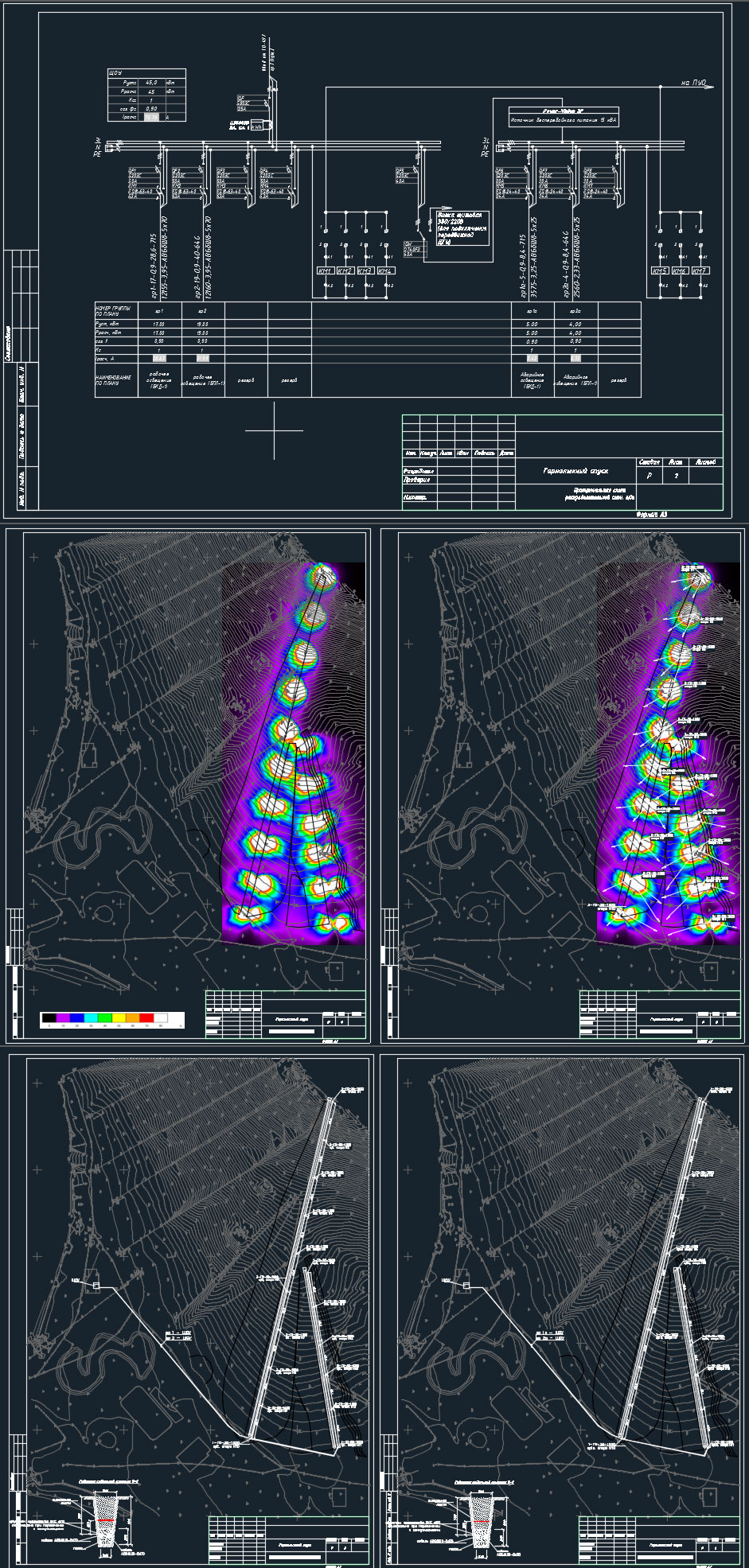

Проект освещения горнолыжного спуска с визуализацией освещенности. Чертежи раздел ЭО. ЭС
По степени обеспечения надежности электроснабжения электроприемники рабочего освещения относятся к потребителям III категории, аварийного освещения к I категории.
Напряжение 380В. Расчетная мощность Рр=45 кВт. Расчетный ток Iр=75,76А.
Электроосвещение выполнить от группы новой ТП-467 (630кВА) базы-комплекса под общий учет с установкой щита освещения ЩОУ типа ВРУ8-11-2Н-102-54УХЛ4. Для аварийного освещения предусмотрено установка ИБП типа Power-Vision 3F 15кВА. Кабельные линии рабочего и аварийного освещения проложить в земле в разных траншеях. При пересечении с другими подземными коммуникациями и проезжей частью дороги прокладку кабельных линий выполнить в ПВХ-гофротрубах DKC.
Освещение горнолыжных трасс выполнено прожекторами на металлических опорах типа ОГК. Опоры приняты высотой 12м, на которых устанавливаются прожекторы типа ГО-25-1000. В нижней части опоры имеется отсек, закрытый крышкой со встроенными автоматическими
выключателями и контактными зажимами для подключения проводов сети и прожекторов. Управление рабочим и аварийным освещением предусмотрено с пульта административного здания.
Кабель АВБбШв от ТП-467 прокладывается в земляной траншее на глубине 0,7м от поверхности земли. Кабель на всем протяжении кабельной трассы обозначен сигнальной лентой. Питающие кабели выбраны по длительно допустимому току нагрузки и проверены по
потере напряжения. Ответвления к светильникам от питающей линии выполняются при помощи кабельных зажимов. Электропроводка внутри опоры выполняется кабелем ВВГнг 3х2,5.
На опорах допускается установка проходных ящиков с разъемом для электропитания генераторов оснежения.
Защита опор освещения от прямых ударов молнии выполняется приваренным на верхнем фланце опоры стержневым молниеприемником. Молниеприемники изготовлены из круглой стали, диаметром 16мм длиной 1500мм. В качестве токоотвода и заземлителя предусмотрено
использовать металлическую трубу опоры освещения.

Состав: Рабочий проект, спецификация, опросный лист Язык документа

Софт: AutoCAD 12

Файлы:
лыжи.dwg
Наружная сцена цвета.tif
