Панель ЩО 70-3-46

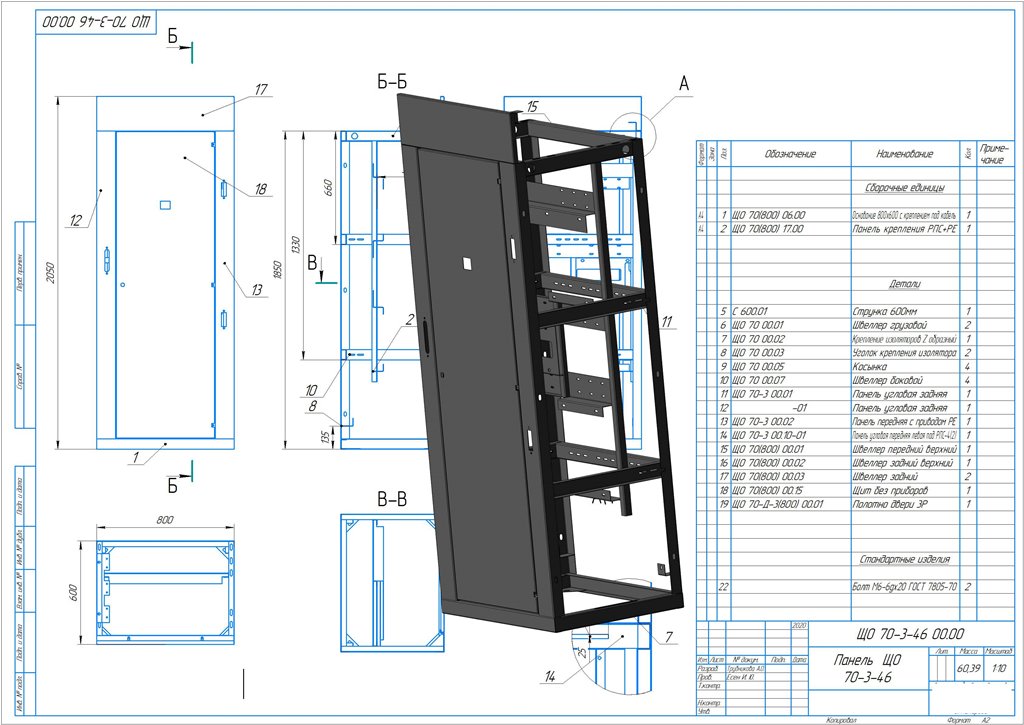

Панель распределительных щитов ЩО70 предназначена для комплектования распредустройств напряжением 380В частотой 5-Гц. Служит для приема и распределения электроэнергии в цепях 3-х фазного переменного тока, защиты от перегрузок и токов КЗ. Комплектуется рубильником и автоматическими выключателями на токи от 63 до 400А. Размер изделия 800х600х2200мм.

Состав: 3D Сборка

Софт: КОМПАС-3D 17

Файлы:

Панели ЩО/

Панели ЩО/Двери/

Панели ЩО/Двери/ЩО 70-Д-3(800) 00.01 - Дверь 3P.m3d

Панели ЩО/Стандартные детали/

Панели ЩО/Стандартные детали/ЩО 70 00.01 - Швеллер грузовой.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.01 - Швеллер грузовой.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.02 - Крепление изоляторов Z образный.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.02 - Крепление изоляторов Z образный.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.03 - Уголок крепления изолятора.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.03 - Уголок крепления изолятора.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.05 - Косынка.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.05 - Косынка.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.06 - Косынка основания.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.06 - Косынка основания.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.07 - Швеллер боковой.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.07 - Швеллер боковой.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.08 - Крепление РЕ 19-(35-43)-31140.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.08 - Крепление РЕ 19-(35-43)-31140.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.10 - Уголок 30х30 L=385 мм.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.10 - Уголок 30х30 L=385 мм.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.12 - Уголок 30х30 L=1400 мм.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.12 - Уголок 30х30, L=1400 мм.m3d

Панели ЩО/Стандартные детали/ЩО 70 00.30 - Швеллер основания.cdw

Панели ЩО/Стандартные детали/ЩО 70 00.30 - Швеллер основания.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.01 - Швеллер передний верхний.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 00.01 - Швеллер передний верхний.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.02 - Швеллер задний верхний.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 00.02 - Швеллер задний верхний.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.03 - Швеллер задний.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 00.03 - Швеллер задний.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.04 - Швеллер основания.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 00.04 - Швеллер основания.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.15 - Щит без приборов.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.56 - Крепление РПСх1 среднее.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.57 - Крепление РПС+РО верхнее.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 00.57 - Крепление РПС+РО верхнее.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 00.58 - Уголок крепления 1хРПС-4(2) нижний.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 00.58 - Уголок крепления 1хРПС-4(2) нижний.m3d

Панели ЩО/Стандартные детали/ЩО 70(800) 06.00 - Основание 800х600 с креплением под кабель.a3d

Панели ЩО/Стандартные детали/ЩО 70(800) 06.00 - Основание 800х600 с креплением под кабель.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 06.00 - Основание 800х600 с креплением под кабель.spw

Панели ЩО/Стандартные детали/ЩО 70(800) 17.00 - Панель крепления РПС+РЕ.a3d

Панели ЩО/Стандартные детали/ЩО 70(800) 17.00 - Панель крепления РПС+РЕ.cdw

Панели ЩО/Стандартные детали/ЩО 70(800) 17.00 - Панель крепления РПС+РЕ.spw

Панели ЩО/Стандартные детали/ЩО 70-3 00.01 - Панель угловая задняя.cdw

Панели ЩО/Стандартные детали/ЩО 70-3 00.01 - Панель угловая задняя.m3d

Панели ЩО/Стандартные детали/ЩО 70-3 00.02 - Панель передняя с приводом РЕ смещена.m3d

Панели ЩО/Стандартные детали/ЩО 70-3 00.10- Панель угловая передняя левая под РПС-4(2).m3d

Панели ЩО/ЩО 70-3-46/

Панели ЩО/ЩО 70-3-46/ЩО 70-3-46 00.00 - Панель ЩО 70-3-46.a3d

Панели ЩО/ЩО 70-3-46/ЩО 70-3-46 00.00 - Панель ЩО 70-3-46.cdw

Панели ЩО/ЩО 70-3-46/ЩО 70-3-46 00.00 - Панель ЩО 70-3-46.spw
