Панель ЩО 70-3 оцинкованная на заклепках

0
4
234
8
0
70
3D модель Панель ЩО 70-3 оцинкованная на заклепках

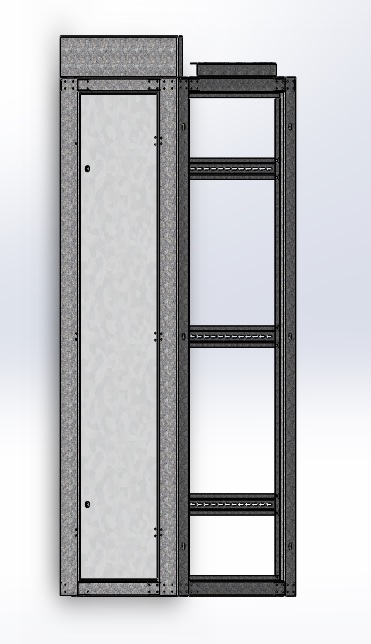

Корпус ЩО-70 предназначен для сборки распределительных устройств, которые могут функционировать в сетях трёхфазного переменного тока с напряжением 380/220В и частотой 50Гц. Они служат для приёма и распределения электрической энергии, защищают отходящие линии от короткого замыкания и перегрузок сети.

ЩО ЩО-70 электрический шкаф
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar eugene-pto
Дата
07.05.2020
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016 SP4 Как открыть?
