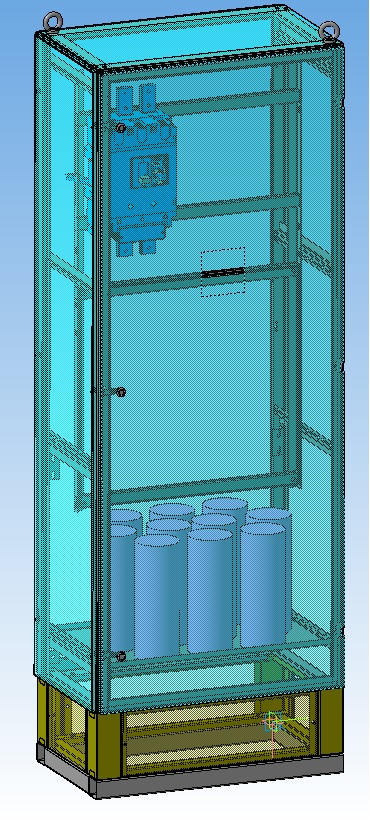

Шкаф двустороннего обслуживания (на базе шкафа RITAL) ЩО-70 УКРМ

Металлоконструкция шкафа представляет собой шкаф двустороннего обслуживания на базе ЩО-70, но имеющий размерность шкафа - аналога RITAL. Рама шкафа позволяет использовать ее для широкого спектра оборудования и электронных компонентов.

Состав: 3D Сборка шкафа ЩО-70 (УКРМ), Вид общий (ВО), Деталировка составных компонентов

Софт: КОМПАС-3D 14

Файлы:
Угольник под изолятор нуля.m3d
стойки поперечные верхъ.m3d
Рым-болт М10.m3d
панель задняя.m3d
замок/
замок/замок.a3d
замок/Шайба.m3d
замок/прокладка.m3d
замок/корпус.m3d
замок/шток.m3d
замок/болт.m3d
замок/язычок.m3d
существующая панель.m3d
стойки.m3d
рама.a3d
панель верхняя.m3d
основание 600.m3d
размерность RITAL.cdw
основание 350.m3d
Комплектующие/
Комплектующие/ВА55(53)-41.m3d
Комплектующие/PRB DPMg 50400 D, 50 кВАр, Hydra конденсатор.m3d
панельдля УКРМ.m3d
усиление основание 796.m3d
стойка для рамы динная.m3d
панель нижняя -торец.m3d
боковые швеллера.m3d
емкость для конденсаторов.m3d
основание шкафа углы.m3d
перемычки.m3d
основание 1.a3d
Сборка rital.a3d
усиление основание 354.m3d
швеллер рамы панель.m3d
основание 2.a3d
швеллер рамы ВА 2.m3d
швеллер рамы ВА.m3d
дверь передняя.m3d
Угольник под землю.m3d
панель нижняя.m3d
стойки поперечные.m3d
Сборка rital без основания.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
