Шкаф силовой распределительный типа ЩО-70 развертка

Шкаф силовой распределительный типа ЩО-70, номинальное напряжение 400В, ток сборных шин до 2500 А

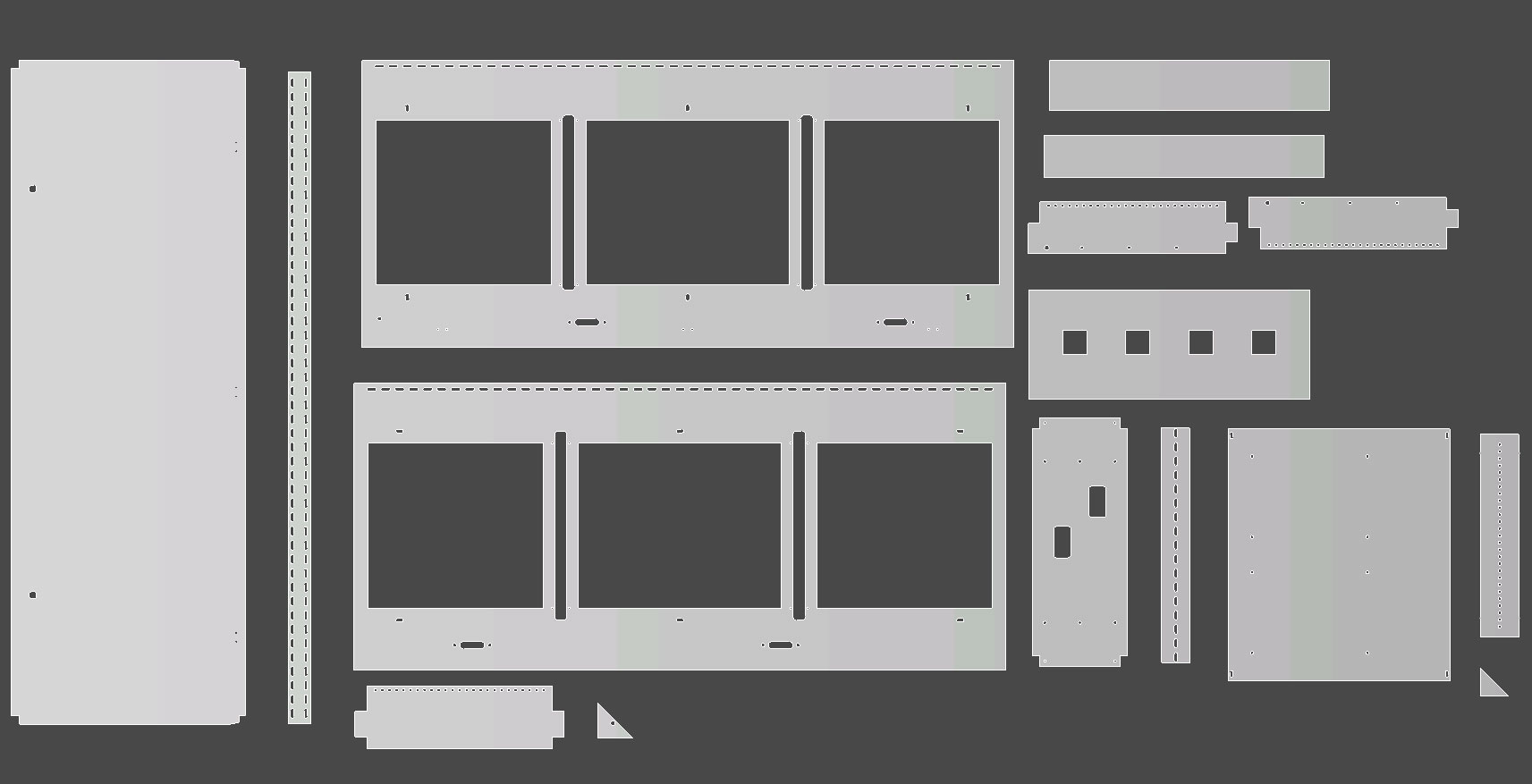

Развертки в формате dxf для резки на станке

Состав: Развертки

Софт: AutoCAD 10

Файлы:

Развертка - ЩО.0001.010 Уголок.DXF

Развертка - ЩО.0001.020 Панель.DXF

Развертка - ЩО.0001.005 Швеллер.DXF

Развертка - ЩО.0001.004-01 Стенка правая.DXF

Развертка - ЩО.0001.016 Панель.DXF

Развертка - ЩО.0001.006 Швеллер.DXF

Развертка - ЩО.0001.007 Швеллер.DXF

Развертка - ЩО.0001.001 Швеллер.DXF

Развертка - ЩО.0001.018 Швеллер.DXF

Развертка - ЩО.0001.009-02 Дверь.DXF

Развертка - ЩО.0001.006-01 Швеллер.DXF

Развертка - ЩО.0001.0012-01 Стенка.DXF

Развертка - ЩО.0001.003 Косынка.DXF

Развертка - ЩО.0001.013 Косынка.DXF

Развертка - ЩО.0001.002 Швеллер.DXF

Развертка - ЩО.0001.014 Швеллер.DXF
