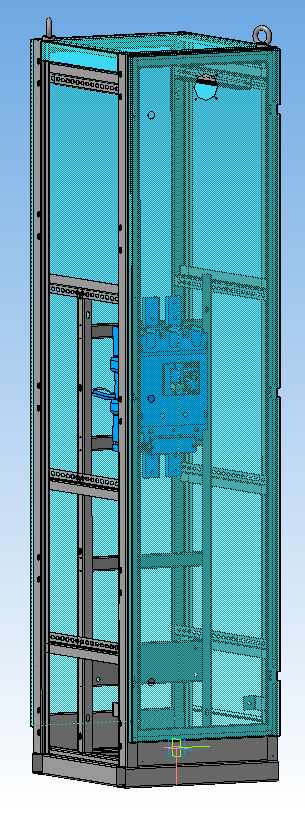

Металлоконструкции шкафа имеют размерность шкафа RITAL/IEK, что позволяет производить стыковку данного изделия с различными вариациями других шкафов. Рама шкафа предназначена для установки оборудования под отходящие линии или ввод.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Шкаф двустороннего обслуживания (на базе шкафа RITAL/IEK) ЩО-70 Отходящие линии/Ввод

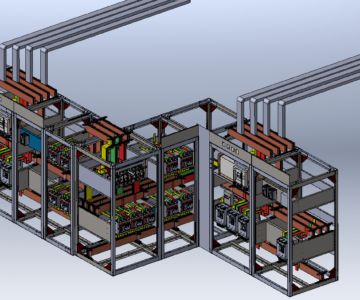

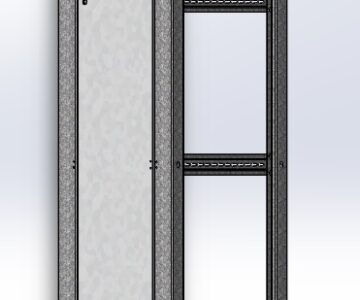

Шкаф двустороннего обслуживания (на базе шкафа RITAL/IEK) ЩО-70 Отходящие линии/Ввод
0
3
249
4
0
100
Сообщить о проблеме
Автор
Филипп
Мориссон
Дата
26.05.2021
Язык
Русский
Состав
3D Сборка, Деталировка, Вид общий (ВО)
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет

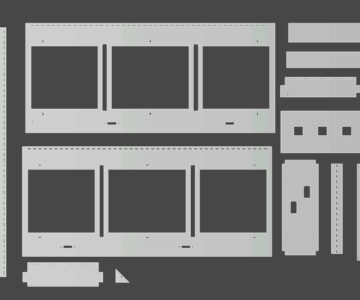

Содержимое архива
-
Комплектующие
-
ВА55(53)-41.m3d
-
-
замок
-
замок.a3d
-
Шайба.m3d
-
прокладка.m3d
-
корпус.m3d
-
шток.m3d
-
болт.m3d
-
язычок.m3d
-
-
стойки поперечные верхъ.m3d
-
Рым-болт М10.m3d
-
панель задняя.m3d
-
существующая панель.m3d
-
стойки.m3d
-
рама.a3d
-
панель верхняя.m3d
-
основание 600.m3d
-
размерность RITAL.cdw
-
основание 350.m3d
-
швеллер ИС-50.m3d
-
стойка для рамы динная.m3d
-
стойки а.m3d
-
боковые швеллера.m3d
-
перемычки.m3d
-
Сборка rital.a3d
-
швеллер рамы панель.m3d
-
основание 2.a3d
-
швеллер рамы ВА 2.m3d
-
швеллер рамы ВА.m3d
-
дверь передняя.m3d
-
Угольник под землю.m3d
-
панель нижняя.m3d
-
уголок под шинодержатель.m3d
-
стойки поперечные.m3d
-
Сборка rital без основания.a3d
