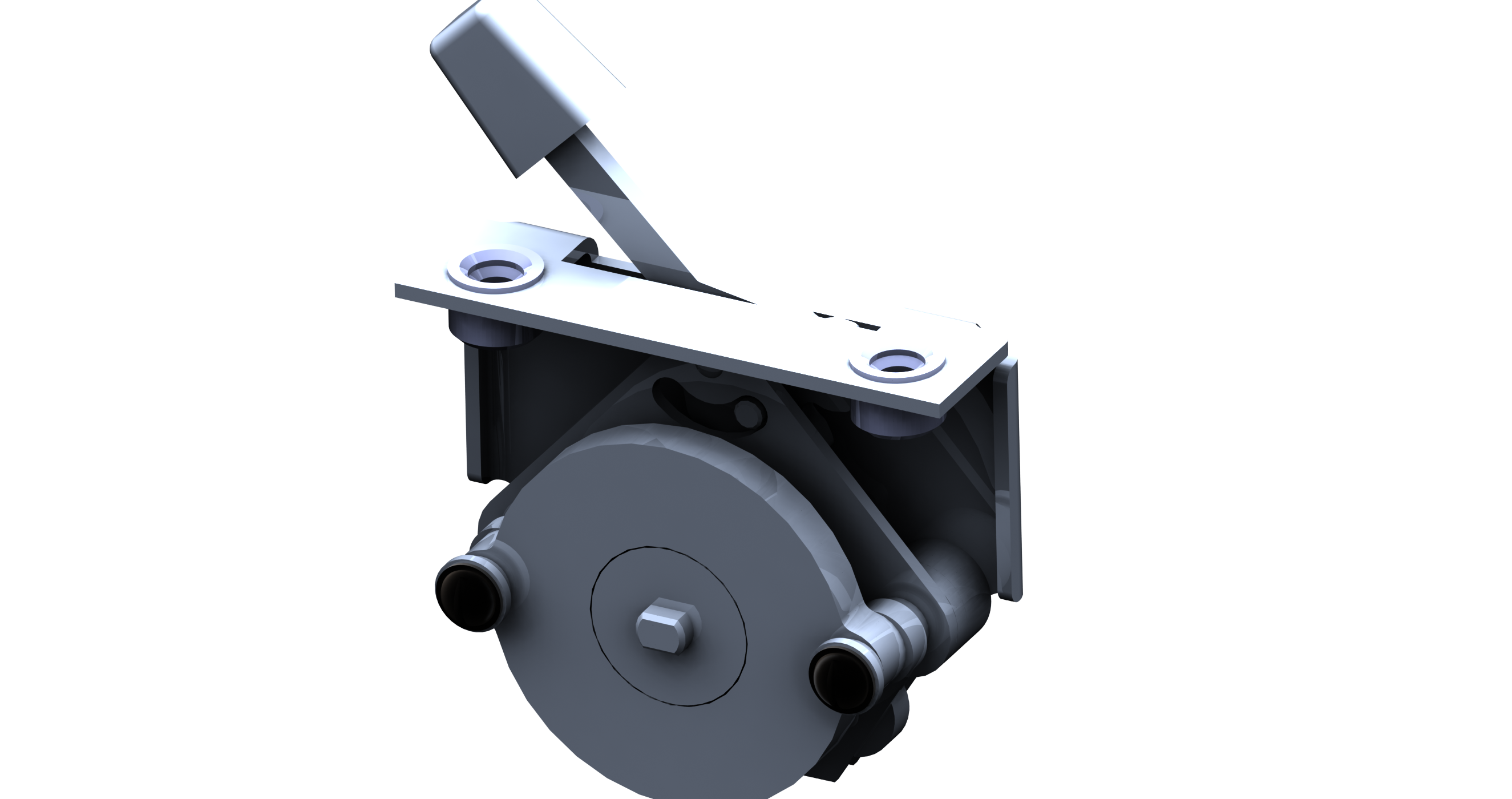

Переключатель малогабаритный рычажный ПР

ПР переключатель малогабаритный рычажный предназначен для коммутации электрических цепей постоянного и переменного токов, для объемного монтажа.
Технические характеристики переключателя ПР:
Ток - от 0,1 мА до 0,25 А.
Минимальное напряжение - 0,05 В.
Максимальное напряжение:
- постоянного тока с активной нагрузкой - 250 В;
- постоянного тока с индуктивной нагрузкой - 36 В;
- переменного тока с активной нагрузкой - 250 В;
- переменного тока с индуктивной нагрузкой - 127 В.
Габаритные размеры - не более 60×42×27 мм.
Масса - не более 41 г.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16SP1

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Переключатель малогабаритный рычажный ПР

переключатель малогабаритный рычажный ПР\ПР4П2Н.SLDASM
переключатель малогабаритный рычажный ПР\Бонка.SLDPRT
переключатель малогабаритный рычажный ПР\втулка гайка.SLDPRT
переключатель малогабаритный рычажный ПР\втулка.SLDPRT
переключатель малогабаритный рычажный ПР\зубч колесо.SLDPRT
переключатель малогабаритный рычажный ПР\КГ_1.SLDPRT
переключатель малогабаритный рычажный ПР\КГ_2.SLDPRT
переключатель малогабаритный рычажный ПР\основание.SLDPRT
переключатель малогабаритный рычажный ПР\ось.SLDPRT
переключатель малогабаритный рычажный ПР\оська.SLDPRT
переключатель малогабаритный рычажный ПР\пластина.SLDPRT
переключатель малогабаритный рычажный ПР\пластина_1.SLDPRT
переключатель малогабаритный рычажный ПР\ролик.SLDPRT
переключатель малогабаритный рычажный ПР\ручка.SLDPRT
переключатель малогабаритный рычажный ПР\рычаг.SLDPRT
переключатель малогабаритный рычажный ПР\шайба.SLDPRT
переключатель малогабаритный рычажный ПР
