Перепланировка складского помещения торгового центра "METRO" в г. Усть-Каменогорск под офисы и складские помещения торгового отдела "Технодом"

1. Электроосвещение и оборудование.

Электроприемники по степени надежности электроснабжения относятся ко II категории.
Для освещения помещений с нормальными условиями использованы потолочные светодиодные светильники со степенью защиты IP66. Управление светильниками - выключателями на стенах.
Выполнена прокладка групповых сетей

2.Светотехнические решения.

Освещение офисных помещений осуществляется светодиодными светильниками,, фирмы Ledel - L-office 32 Standart в пластмассовом корпусе, мощностью 30Вт, устанавливаемых под подвесным потолком. Средняя горизонтальная освещенность офисных помещений принята 300лк.
Освещение складского помещения выполнена светодиодными светильниками, фирмы Ledel - L-trade II Easy Lock 45, мощностью 44Вт, устанавливаемых под потолком, на тросах и закрепляемых на металлоконструкциях.
В результате расчета, принятые проектные решения обеспечивают нормируемые качественные показатели освещения.
Расчеты выполнены в программе «DIALux». При расчете выполнены условия нормируемых качественных показателей электроосвещения:
- Lmin/Lср более 0,4;
- Lmin/Lmax более 0,6;
- Emax/Eсредн. Не более 3:1.
Управление освещением выполняется от щита освещения ЩО в местном (ручном) режиме.

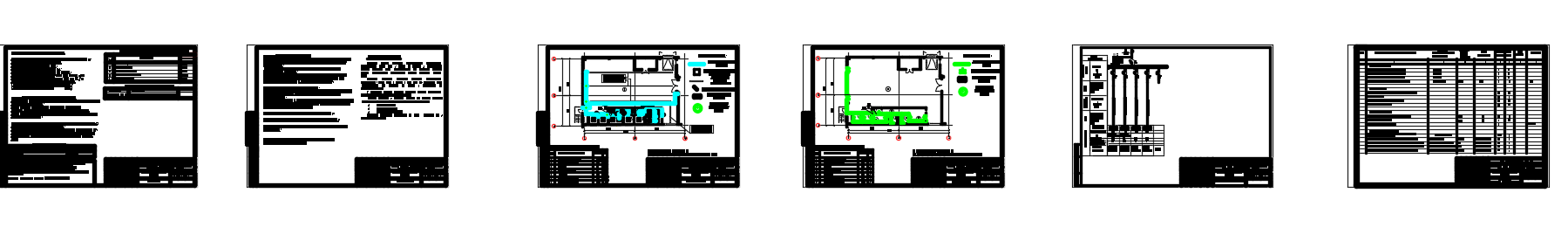

Состав: План электросвещения; План силового электрооборудования; Расчётная схема щита освещения; Спецификация Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Перепланировка складского помещения торгового центра "METRO" в г. Усть-Каменогорск под офисы и складские помещения торгового отдела "Технодом"

ЭОМ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
