Архитектурные решения торгово-складского помещения

Здание решено с рамно-связевым каркасом, где основные несушие конструкции образуются системой колонн, горизонтальных дисков-безбалочных и балочных перекрытий и вертикальных диафрагм жесткости. Несущий каркас и диски перекрытий запроектированы из монолитного железобетона. Колонны, диафрагмы жесткости, балки и плиты перекрытий законструированы на основании расчетов, выполненных по программе "Лира Сапр 2013". Все несущие конструкции выполнить из тяжелого бетона с рабочей арматурой класса А-III. Соединение рабочей арматуры выполнить ручной дуговой сваркой протяжными швами с накладками из стержней в соответствии с ГОСТ 14098-91, а также внахлест без сварки. Каркасы вязать хомутами из арматуры класса А-I. Все работы по возведению монолитных бетонных и железобетонных конструкций, по сварке металлических конструкций, по сварке монтажных соединений строительных конструкций, соединений арматуры и закладных деталей выполнять в соответствии со СНиП РК 5.03.37-2005 "Несущие и ограждающие конструкции" и других действующих нормативных и инструктивных документов. Не обетонированные стальные закладные детали и соединительные элементы окрасить масляной краской ГОСТ 8292-85 по грунтовке олифой по ТУ 6-10-1677 и ГОСТ 25129-82*.

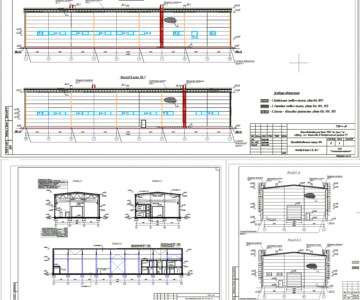

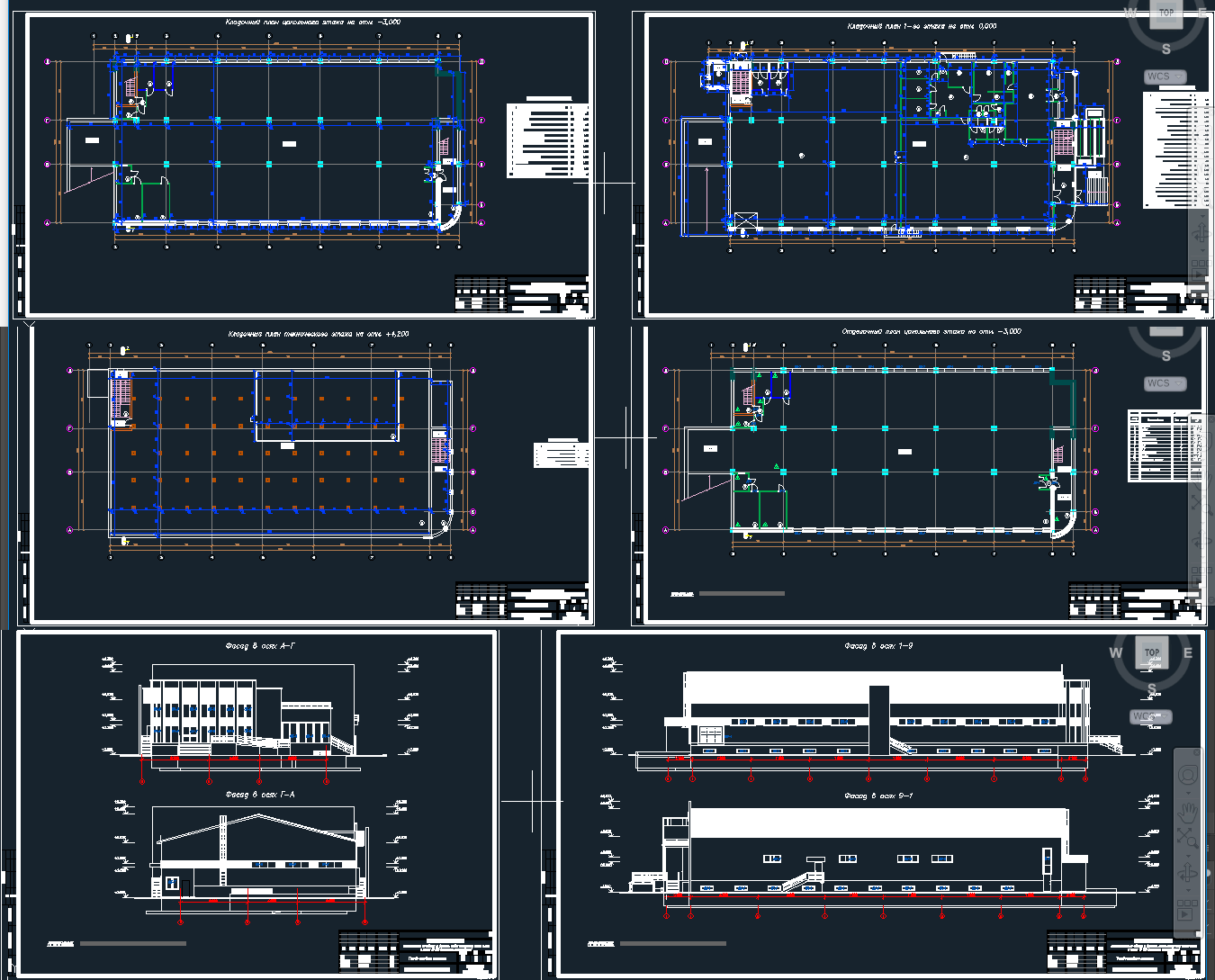

Состав: Ведомость рабочих чертежей. Общие данные, Кладочный план цокольного этажа на отм. -3,000, Кладочный план 1-го этажа на отм. 0,000, Кладочный план технического этажа на отм. +4,200,Отделочный план цокольного этажа на отм. -3,000, Отделочный план 1-го этажа на отм. 0,000, Отделочный план технического этажа на отм. +4,200, План кровли, Разрез 1-1, Фасад в осях А-Г. Фасад в осях Г-А, Фасад в осях 1-9. Фасад в осях 9-1, Ведомость дверных и оконных проемов, Ведомость отделочных материалов.Спецификация напольных покрытии Язык документа

Софт: AutoCAD 2016

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Архитектурные решения торгово-складского помещения

Просмотр файлов
АР_ТСП (111).dwg
