План сети 0,4 кВ механического цеха

Орский гуманитарно-технологический институт
Кафедра электроэнергетики и электротехники
Курсовой проект по дисциплине "Электроснабжение"
На тему "Электроснабжение участка механического цеха"
Орск 2014

Данная курсовая работа включает в себя 37 стр. расчета, 4 источника, 2 приложения в виде чертежей, выполненных на листе формата А1. В курсовой работе произведен расчет электроснабжения участка ремонтно-механического цеха. По исходным данным составлен план сети 0,4 кВ для участка цеха, выбрана схема электроснабжения цеха. Расчет электрических нагрузок участка цеха выполнен методом упорядоченных диаграмм с применением коэффициента расчетной нагрузки. Выбор сечения проводов и кабелей осуществлен по условию нагрева, выбранное сечение проверено по допустимой потере напряжения и на соответствие току защитного аппарата.
Выбрана коммутационная и защитная аппаратура.
При расчете питающей линии сечение определено по экономической плотности тока, проверено также по условию нагрева в нормальном и послеаварийном режимах, по допустимой потере напряжения и на термическую стойкость.

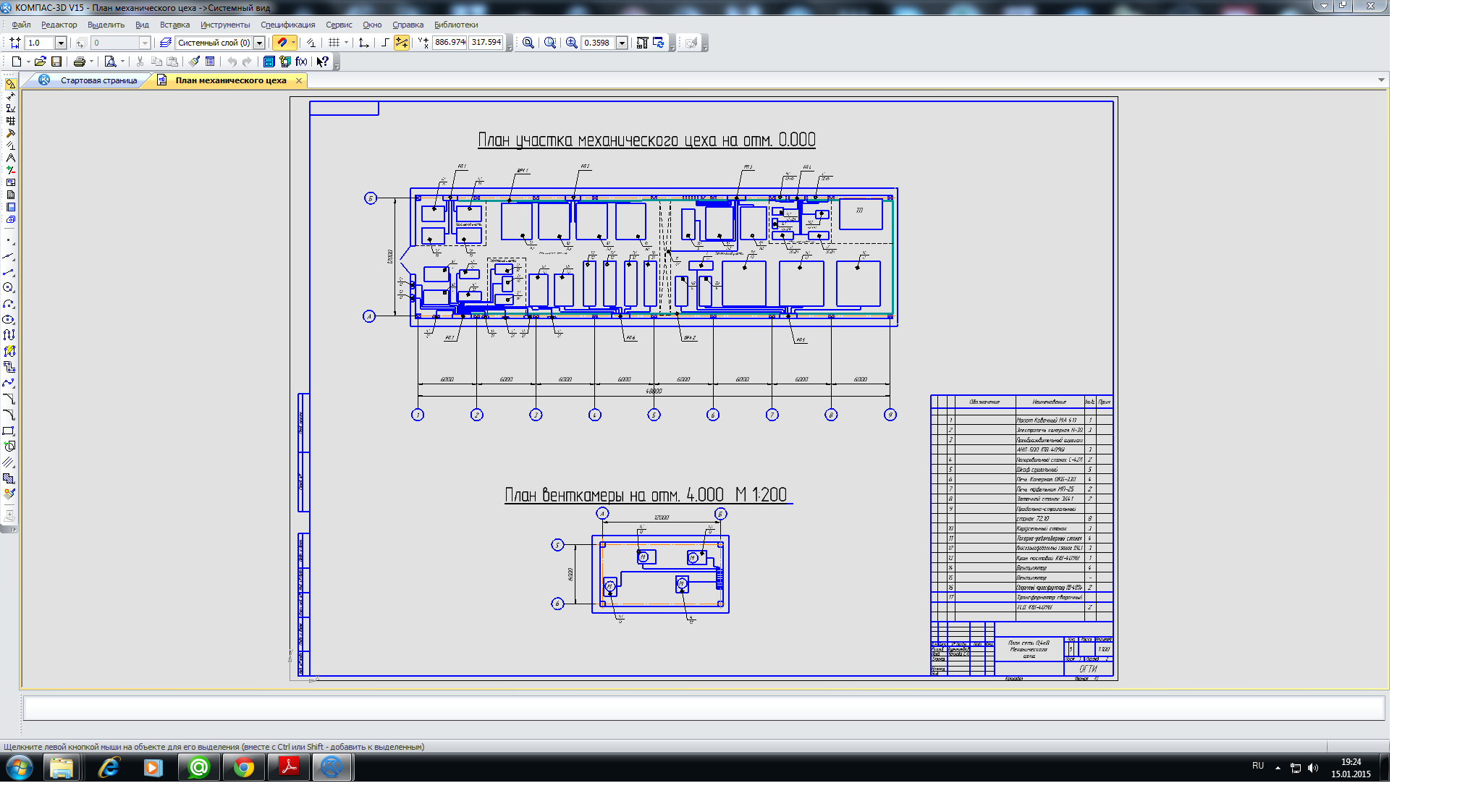

Состав: план сети 0,4 кВ участка механического цеха, Схема сети 0,4 кВ цеха, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / План сети 0,4 кВ механического цеха

КП Курманаев А.Р. - 20 вариант.doc
План механического цеха.bak
План механического цеха.cdw
Расчет нагрузок.xlsx
Схема сети 0,4 кВ цеха.bak
Схема сети 0,4 кВ цеха.cdw
