Подстанция КТПКт-400/6/0,4-вк

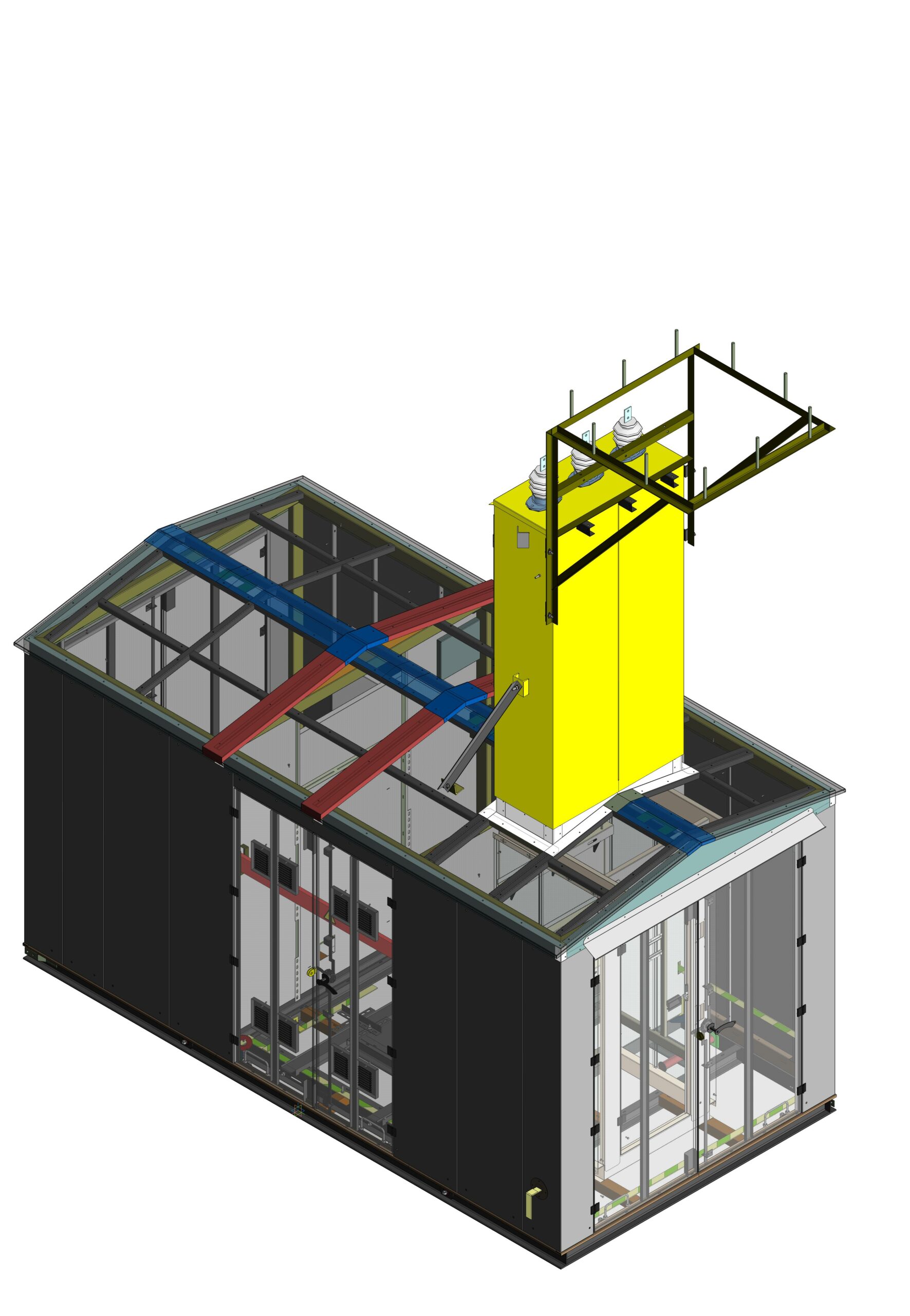

Подстанция киосковая наружной установки. Исполнение ввода по стороне ВН воздушный. Исполнение вывода по стороне НН кабельный. Тип корпуса трансформаторной подстанции металлокаркас. Кровля двускатная. Двери отсеков силовых трансформаторов двухстворчатые с жалюзи.

Состав: Зд Сборка

Софт: КОМПАС-3D 19.1

Файлы:

Сборка общая/

Сборка общая/СО-Панель монтажная КТП 700х1824х40.m3d

Сборка общая/Поликарбонат монолитный прозрачный (S=3мм.) (120х100).m3d

Сборка общая/СО-Пл. оцинкованная на. (560х180х2).m3d

Сборка общая/Сборка СО-Панель торцевая ВН малая.a3d

Сборка общая/Техпластина ТМКЩ-С 4,0 мм. на. (560х180х4).m3d

Сборка общая/СО-Панель монтажная КТП 700х1018х50.m3d

Сборка общая/СО-Панель торцевая ВН малая.m3d

Сборка общая/Сборка СО-Панель торцевая ВН.a3d

Сборка общая/СО-Профиль под ПМ.m3d

Сборка общая/Сборка Корпус КТПК-КК(2100х4100) Порошок.a3d

Сборка общая/Доска обрезная 100х25мм строганая (L=1480).m3d

Сборка общая/СО-Пл. оцинкованная на. (428х180х2).m3d

Сборка общая/Техпластина ТМКЩ-С 4,0 мм. на. (428х180х4).m3d

Сборка общая/СО-Панель торцевая ВН.m3d

Стандарт 3д модель/

Стандарт 3д модель/2101197.175009-00.00 _ Стандарт Замок КТП (815) сварка.m3d

Стандарт 3д модель/YKM40-04-65 Корпус металлический ЩМП-4-0 74 У1 IP65 GARANT.m3d

Стандарт 3д модель/Изолятор РО.m3d

Стандарт 3д модель/Сборка Приемный портал.m3d

Стандарт 3д модель/Сборка Заглушка для ШЩ-4х60.m3d

Стандарт 3д модель/Выключатель нагрузки ВНА-10630-П-з-ПТ1.2-И2-УХЛ2-КЭАЗ.m3d

Стандарт 3д модель/СО-панель под ЩМП.m3d

Стандарт 3д модель/Петля 099-1-2-8 (КСО).m3d

Стандарт 3д модель/2101197.175009-00.00 _ Стандарт Замок КТП (815).m3d

Стандарт 3д модель/РТЦС.301413.002.00.01 - КСО швеллер под ВНАП-10-630-20зп.m3d

Стандарт 3д модель/Сборка Башня с траверсой.m3d

Стандарт 3д модель/КСО швеллер под ВНАП-10-630-20зп (L=1120).m3d

Стандарт 3д модель/Изолятор ИО-10-3,75.m3d

Стандарт 3д модель/Ручка для замка 074.m3d

Стандарт 3д модель/Шарнир (d=12мм, L=50мм).a3d

Стандарт 3д модель/ВА55-43 с ЭМП 1600 А.m3d

Стандарт 3д модель/YZK21-00 Замок-защелка с трехгранным ключом IP54 (22-25_44).m3d

Двери (под уплотнитель)/

Двери (под уплотнитель)/Проем дверной/

Двери (под уплотнитель)/Проем дверной/Сборка дверь правая.a3d

Двери (под уплотнитель)/Проем дверной/Дверь правая.m3d

Двери (под уплотнитель)/Проем дверной/Подставка под шпингалет.m3d

Двери (под уплотнитель)/Проем дверной/Ребро жесткости 1788 мм.m3d

Двери (под уплотнитель)/Проем дверной/Дверь левая.m3d

Двери (под уплотнитель)/Проем дверной/Сборка дверь левая.a3d

Двери (под уплотнитель)/Стандарт 3д модель/

Двери (под уплотнитель)/Стандарт 3д модель/Сборка ветровика.m3d

Двери (под уплотнитель)/Проем дверной ТТ/

Двери (под уплотнитель)/Проем дверной ТТ/Заглушка.m3d

Двери (под уплотнитель)/Проем дверной ТТ/Ухо под замок.m3d

Двери (под уплотнитель)/Проем дверной ТТ/Сборка дверь правая.a3d

Двери (под уплотнитель)/Проем дверной ТТ/Дверь правая ТТ.m3d

Двери (под уплотнитель)/Проем дверной ТТ/Сборка дверь левая.a3d

Двери (под уплотнитель)/Проем дверной ТТ/Дверь левая ТТ.m3d

Подстанция КТПКт-400_6_0,4-вк.a3d

Обшивка/

Обшивка/Сборка М-Уголок двернной верхний L=1219.a3d

Обшивка/М-НаВ-3.m3d

Обшивка/М-НаВ-1.m3d

Обшивка/М-Н-2.m3d

Обшивка/М-НаВ-2.m3d

Обшивка/Сборка Обшивка корпуса.a3d

Обшивка/Сборка М-Панель (1955х314).a3d

Обшивка/Сборка М-Панель угловая (1955х292х250) ПД.a3d

Обшивка/М-Панель (1955х314).m3d

Обшивка/М-Конек 450.m3d

Обшивка/М-Конек 100.m3d

Обшивка/Уголок 63х63х5 L=100 под укосину.m3d

Обшивка/М-НаУ.m3d

Обшивка/Сборка М-Панель кровельная (1514).a3d

Обшивка/М-Держатель стекла.m3d

Обшивка/Сборка М-Панель (1955х487) ТД.a3d

Обшивка/М-НаТ.m3d

Обшивка/Сборка М-Панель кровельная (1873).a3d

Обшивка/М-Панель кровельная (1514).m3d

Обшивка/Сборка М-Дверь.a3d

Обшивка/М-Конек торцевой.m3d

Обшивка/М-Дверь.m3d

Обшивка/М-Панель (1955х487) ТД.m3d

Обшивка/М-Заглушка для заземления.m3d

Обшивка/М-Пластина под гайку.m3d

Обшивка/М-Панель кровельная (1873).m3d

Обшивка/Сборка М-Панель (1955х500).a3d

Обшивка/Полоса ОЦ 4х40 (L=203) с загибом.m3d

Обшивка/М-Панель кровельная (753).m3d

Обшивка/М-Нащельник кровельный стыковочный.m3d

Обшивка/Сборка М-Панель кровельная (753).a3d

Обшивка/М-НаП-1.m3d

Обшивка/М-Панель освещение ОЦ..m3d

Обшивка/М-НаПУ.m3d

Обшивка/М-Конек 960.m3d

Обшивка/М-Уголок двернной верхний L=1591.m3d

Обшивка/М-Козырек.m3d

Обшивка/М-НаС.m3d

Обшивка/М-НаП-2.m3d

Обшивка/Сборка М-Уголок двернной верхний L=1591.a3d

Обшивка/М-Уголок двернной верхний L=1219.m3d

Обшивка/М-Панель (1955х500).m3d

Обшивка/М-Заглушка кровельная.m3d

Обшивка/Сборка М-Пластина с гайкой.a3d

Обшивка/М-Панель угловая (1955х292х250) ПД.m3d

Каркас/

Каркас/Труба 40х40х2 (L=1940).m3d

Каркас/К-Профиль 1078.m3d

Каркас/К-Панель освещение.m3d

Каркас/К-Перегородка 802х1400.m3d

Каркас/Полоса 4х40 из оцинк. (L=540) с отв..m3d

Каркас/К-ПрН №4.m3d

Каркас/Сборка К-Профиль стойка под ПР.a3d

Каркас/К-ПВ №1.m3d

Каркас/Сборка Каркас.a3d

Каркас/К-ПВ №3.m3d

Каркас/Полоса ОЦ 4х40 (L=1168) с загибом.m3d

Каркас/К-Профиль 539.m3d

Каркас/К-Перегородка кровельная.m3d

Каркас/К-Профиль под ВНА.m3d

Каркас/К-Профиль стойка Л..m3d

Каркас/К-ПВ №2.m3d

Каркас/Полоса ОЦ 4х40 (L=1456).m3d

Каркас/Труба 40х40х2 (L=713).m3d

Каркас/Труба 80х40х2 (L=410).m3d

Каркас/К-Короб правый башни ввода.m3d

Каркас/К-Профиль боковой.m3d

Каркас/К-Профиль стойка под ПР.m3d

Каркас/Сборка К-Профиль под ВНА.a3d

Каркас/Труба 40х40х2 (L=430).m3d

Каркас/Полоса ОЦ 4х40 (L=494) с загибом.m3d

Каркас/Полоса ОЦ 4х40 (L=389) с загибом.m3d

Каркас/Сборка Каркас крыши.a3d

Каркас/Ухо для транспортировки тр-а.m3d

Каркас/К-Перегородка 1946х610.m3d

Каркас/К-ПрН №3.m3d

Каркас/Полоса ОЦ 4х40 (L=1482) с загибом.m3d

Каркас/Полоса ОЦ 4х40 (L=1720).m3d

Каркас/Труба 80х40х2 (L=4020) с углом.m3d

Каркас/Труба 40х40х2 (L=992) с углом.m3d

Каркас/Полоса ОЦ 4х40 (L=1910).m3d

Каркас/К-Провиль фиксатора тяг.m3d

Каркас/К-Панель ограждения.m3d

Каркас/К-Пластиина под светильник.m3d

Каркас/К-ПрН №2.m3d

Каркас/Труба 40х40х2 (L=657).m3d

Каркас/Труба 80х40х2 (L=1940).m3d

Каркас/Сборка Стропило.a3d

Каркас/К-Короб левый башни ввода.m3d

Каркас/Сборка Основание КСО 800х900.a3d

Каркас/Сборка короб башни ввода.a3d

Каркас/К-Косынка.m3d

Каркас/К-Профиль 800.m3d

Каркас/К-профиль под Изолятор.m3d

Каркас/Труба 80х40х2 (L=2020) с углом.m3d

Каркас/Сборка заземления .a3d

Каркас/К-Косынка профиля под ВНА.m3d

Каркас/Полоса ОЦ 4х40 (L=840).m3d

Каркас/Полоса 4х40 из оцинк. (L=113) с загибом.m3d

Каркас/К-ПрН №1.m3d

Каркас/К-ПВ №4.m3d

Основание/

Основание/О-Лист под трансф. (2).m3d

Основание/О-П-4.m3d

Основание/О-Косынка 120х120х8.m3d

Основание/Сборка Основание.a3d

Основание/Сборка закатное устройство.a3d

Основание/Швеллер 8 (L=1774).m3d

Основание/О-Уголок под закатное.m3d

Основание/О-П-3.m3d

Основание/Уголок 45х45х4 (L=740).m3d

Основание/О-П-5.m3d

Основание/Полоса ОЦ 4х40 (L=113) с загибом+с отв..m3d

Основание/Уголок 63х63х6(5) (L=291).m3d

Основание/О-Пластина 100х80х8.m3d

Основание/О-П-1.m3d

Основание/Пластина заземления.m3d

Основание/Швеллер 10П (L=740).m3d

Основание/Сборка крышка люка.a3d

Основание/Круг 45 (L=400).m3d

Основание/Уголок 63х63х6(5) (L=204).m3d

Основание/О-Панель под ручку.m3d

Основание/Швеллер 10П (L=420).m3d

Основание/О-Лист под трансф..m3d

Основание/О-Косынка (100х100х4).m3d

Основание/О-Крышка люка.m3d

Основание/Сборка Штырь подъемный.a3d

Основание/Круг 10 (L=1854).m3d

Основание/Швеллер 10П (L=2008).m3d

Основание/Швеллер 10П (L=1493) с вырезом.m3d

Основание/О-Уголок крепления транса.m3d

Основание/Уголок 63х63х6(5) (L=628).m3d

Основание/О-Фланец (D=100).m3d

Основание/О-Самогиб 32х90х2 (L=680).m3d

Основание/О-Уголок крепления закатного устройства.m3d

Основание/О-П-2.m3d

Основание/Швеллер 10П (L=1587) с вырезом.m3d

Основание/Уголок 63х63х6(5) (L=420).m3d

Основание/Уголок 63х63х6(5) (L=942).m3d

Основание/О-Фланец (D=60).m3d

Основание/Уголок 45х45х4 (L=571).m3d

Основание/Швеллер 10П (L=4100).m3d

Основание/О-Панель под замок.m3d
