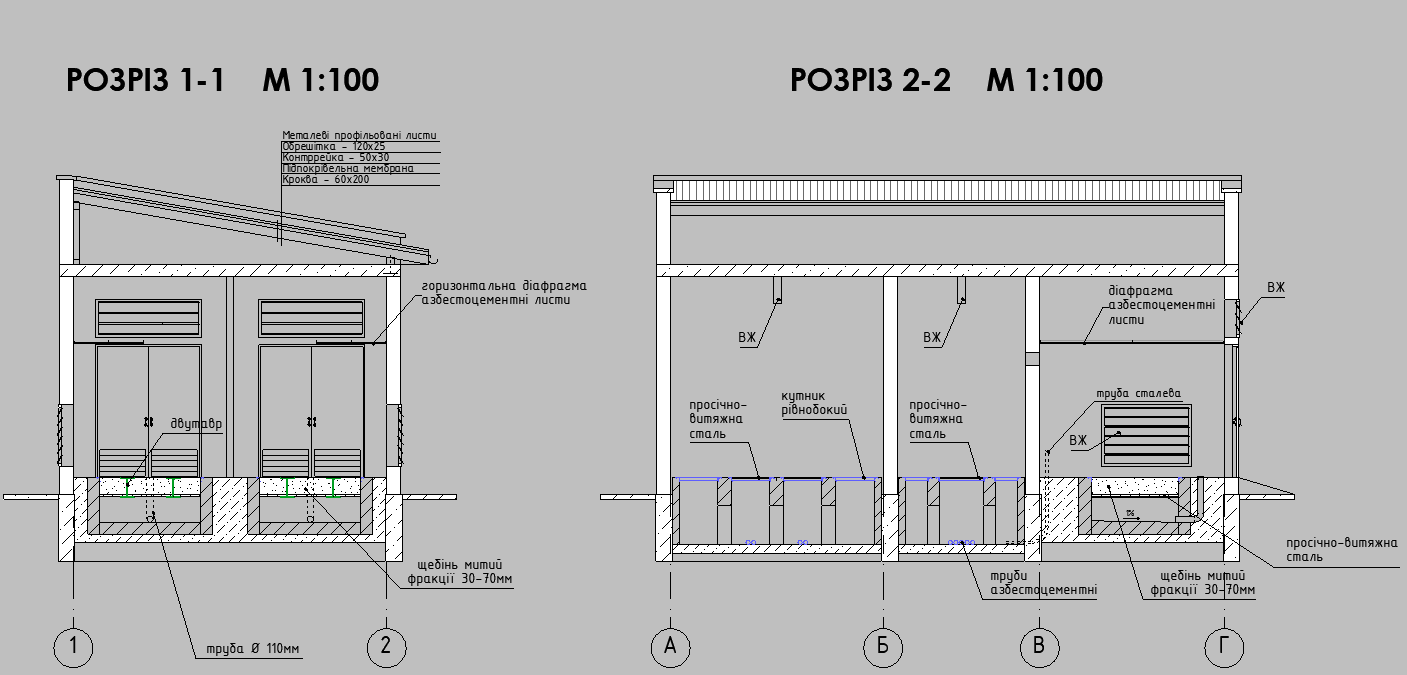

Трансформаторная двухсекционная подстанция ТП 6/0,4 кВ, АР решения, план на уровне -0,800, план на уровне 0,000, разрезы, фасади, ГП.
г. Львов
Климат - умеренный.
Фундамент - ленточний
Стены - кирпич
Загальнідані:
Проект розроблено на підставі:
1) завдання на проектування, затвердженого замовником;
2) викопіювання з генплану м.Львова м 1:500
з нанесенням червоних ліній
3) містобудівних умов та обмежень;
4) технічних умов;
5) інженерних вишукувань, виконаних ПП "Будгеопроект";
Кліматичні дані:
Місто будівництва - м. Львів
- розрахункова географічна широта - 480 пн. ш.;
- розрахунковий барометричний тиск - 970 гПа;
- розрахункові параметри зонішнього повітря, параметри Б (для холодного
періоду року): температура повітря - мінус 19 0С.
- середня температура опалювального періоду - плюс 0,4 0С.
- тривалість опалювального періоду - 179 діб.
По ділянці та поруч з ділянкою проходять кабелі електричних мереж, кабелі зв’язку, водопровід, газопровід.
Проектом передбачено будівництво трансформаторної підстанції для житлового будинку, що будується, по вул.,,,,,,,,,,,,.
Трансформаторну підстанцію запроектовано згідно технічних умов двосекційною ТП-6/0,4 кВ.
Трансформаторну підстанцію запроектовано прямокутної форми в плані розмірами 6,1х10,4 м. Висота будівлі - 5,7 м.
Вентиляція приміщень - природна, припливно-витяжна через металеві вентиляційні жалюзі.
Опалення приміщень не передбачається.
Згідно технічних умов в трансформаторній підстанції необхідно встановити охоронну сигналізацію.
Конструктивне вирішення:
Фундамент - стрічковий з/б.
Стіни - керамічна цегла, 250 мм.
Покрівля - монолітна з/б плита, деревяні крокви, покриття - металеві профільовані листи.
