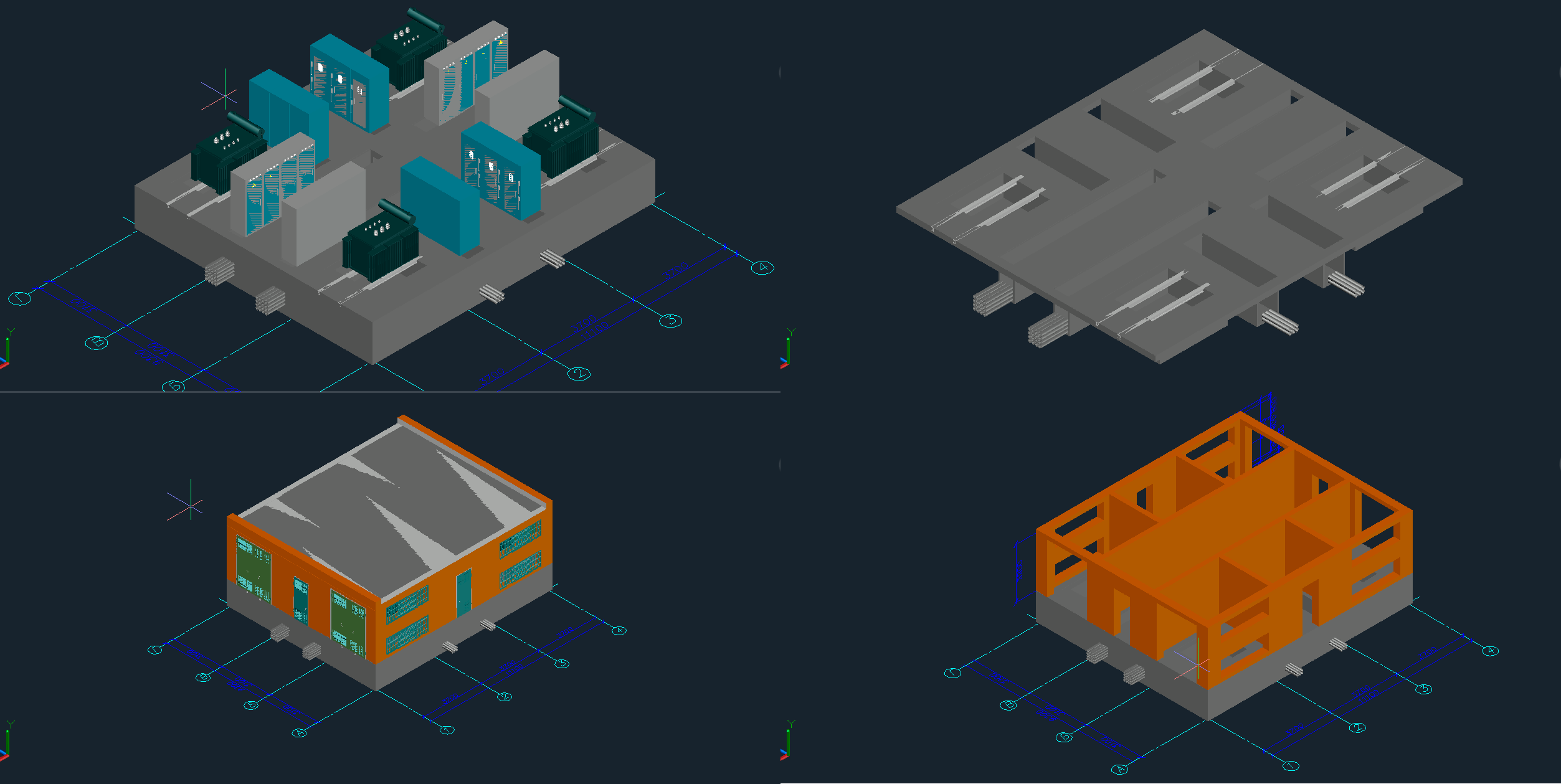

Силові трансформатори Т1 і Т2 та Т3 і Т4, РУ-10 кВ та РУ-0,4 кВ розміщені в окремих приміщеннях з входами зовні та приямками.
Розподільчий пристрій 10 кВ передбачає встановлення комірок типу КСО-393 (4 ввідні, 4 секційні, 8 лінійні та 8 торцеві панелі) в окремих приміщеннях.
Розподільчий пристрій 0,4 кВ передбачає встановлення панелей типу ЩО-90 (4 ввідні, 4 секційні, 16 лінійні та 8 торцевих панелей) в окремих приміщеннях.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Трансформаторная подстанция 4х1250 кВА, 10/0,4 кВ
Трансформаторная подстанция 4х1250 кВА, 10/0,4 кВ
