Проект электрического освещения двухэтажного коттеджа

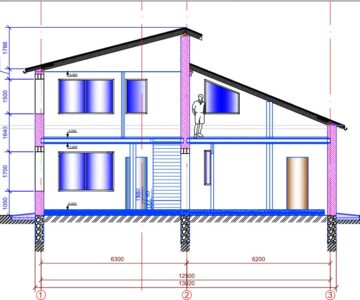

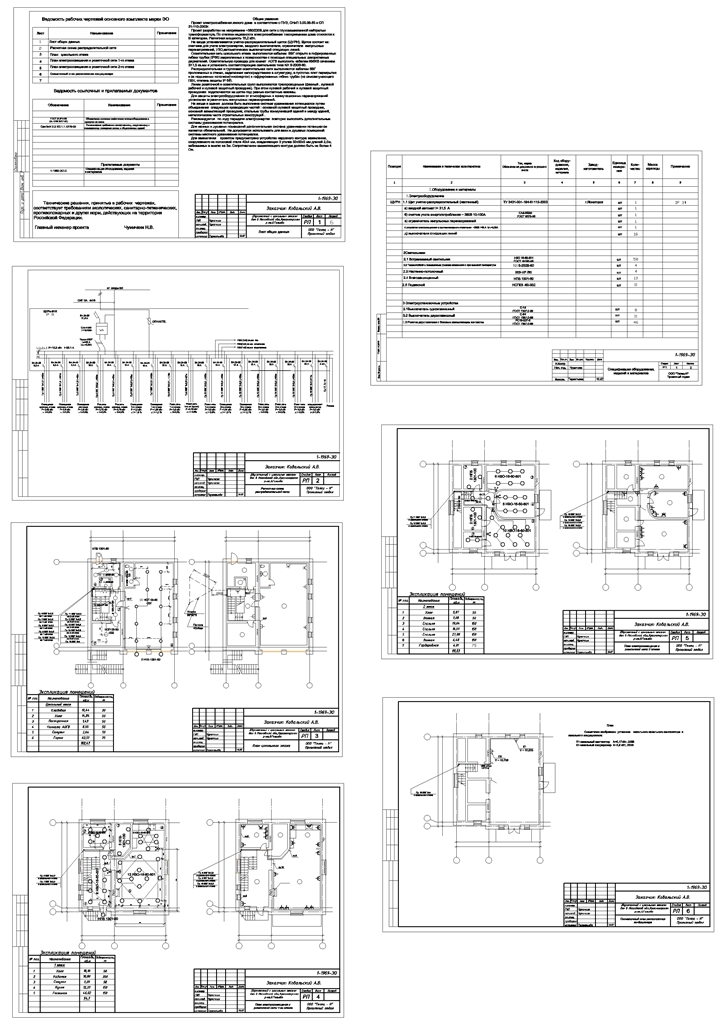

Полный проект электрического освещения двух этажного коттеджа в формате автокада.

Общие указания
Проект электроснабжения жилого дома в соответствии с ПУЭ, СНиП 3.05.06-85 и СП 31-110-2003г.
Проект разработан на напряжение ~380/220В для сети с глухозаземленной нейтралью трансформатора. По степени надежности электроснабжения токоприемники дома относятся к III категории. Расчетная мощность 15,2 кВт.
На вводе устанавливается учетно-распределительный щиток (ЩУРН). Щиток состоит из: счетчика для учета электроэнергии, вводного выключателя, ограничителя импульсных перенапряжений, УЗО,автоматических выключателей отходящих линий.
Осветительная сеть цокольного этажа выполняется кабелем ВВГ открыто в гофрированных гибких трубах (IP55) закрепленных к поверхностям с помощью специальных декоративных держателей. Осветительную проводку для комнат АОГВ выполнить кабелем КМЖВ сечением 3Х1,5 кв.мм и установить соответствующие светильники типа NХ 6-200В-60.
Распределительная и групповая осветительная сети выполняются кабелем ВВГ проложенных в стенах, заделанная непосредственно в штукатурку, в пустотах плит перекрытия и за подшивным потолком(гипсокартон) в гофрированных гибких трубах (из самозатухающего ПВХ, степень защиты IP 55).
Линии розеточной и осветительных групп выполняются трехпроводными (фазный , нулевой рабочий и нулевой защитный проводник). При этом нулевой рабочий и нулевой защитный проводники подключаются на щитке под разные контактные зажимы.
Для защиты электрооборудования от атмосферных и коммутационных перенапряжений установлен ограничитель импульсных перенапряжений.
На вводе в здание должна быть выполнена система уравнивания потенциалов путем объединения следующих проводящих частей : основной нулевой защитный проводник, основной заземляющий проводник, стальные трубы коммуникаций зданий и между зданий, металлические части строительных конструкций .
Рекомендуется по ходу передачи электроэнергии повторно выполнять дополнительные системы уравнивания потенциалов.
Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной. Не допускается использовать для ванн и душевых помещений системы местного уравнивания потенциалов.
Для заземления проектом предусмотрено устройство наружного контура заземления, сооружаемого из полосовой стали 40х4 мм, соединяющих 3 уголка 50х50х5 мм длиной 2,5м, забиваемых в землю на 3м. Сопротивление заземляющего контура должно быть не более 4 Ом.
