Проект электрической части подстанции мощностью 85 МВА

Министерство образования и науки РФ
Федеральное государственное автономное образовательное учреждение
высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт Политехнический
Кафедра Электроэнергетика
КУРСОВОЙ ПРОЕКТ
По «Электрическая часть станций и подстанций».
Тема: «Проект электрической части подстанции мощностью 85 МВА»

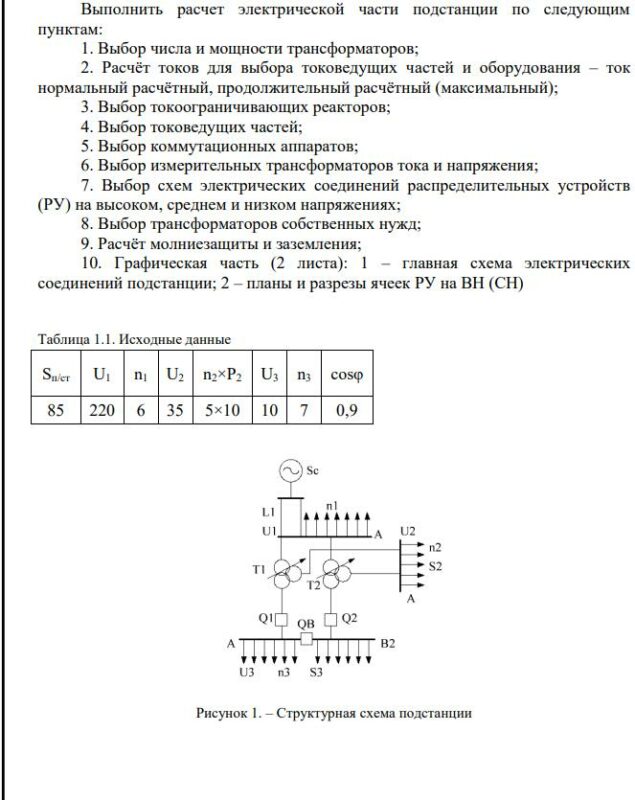

Исходные данные и задание на картинке 2

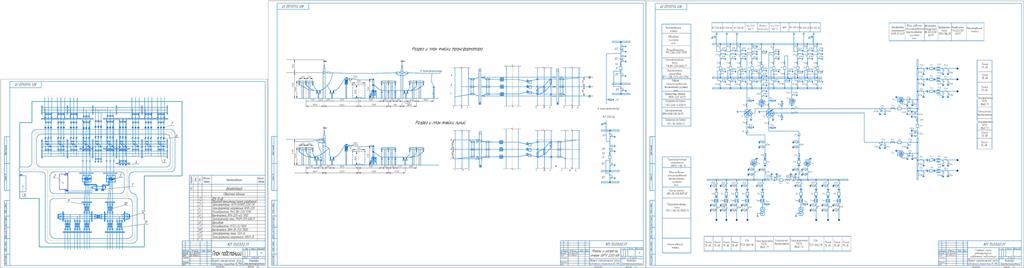

Проект электрической части подстанции мощностью 85 МВА. На подстанции установлено два трехобмоточных трансформатора. Произведен расчет, выбор оборудования и чертежи.

Содержание
ВВЕДЕНИЕ 5
1. Выбор трансформаторов и расчет токов 6
1.1 Выбор числа и мощности трансформаторов 6
1.2. Расчет токов для выбора токоведущих частей и оборудования 8
2. Выбор токоограничивающих реакторов 13
3.Расчет токов короткого замыкания…………………………………………...16
4. Выбор токоведущих частей 21
4.1. Выбор сборных шин и ошиновок на стороне ВН 220 кВ 22
4.2. Выбор сборных шин и ошиновок на стороне СН 35 кВ 23
4.3. Выбор сборных шин и ошиновок на стороне НН 10 кВ 24
5. Выбор выключателей 27
5.1. Выбор выключателей на стороне ВН 220 кВ 29
5.2. Выбор выключателей на стороне СН 35 кВ 30
5.3. Выбор выключателей на стороне НН 10 кВ 32
5.4. Выбор выключателей на присоединениях НН 10 кВ 34
6. Выбор разъединителей 36
6.1. Выбор разъединителей на стороне ВН 220 кВ 37
6.2. Выбор разъединителей на стороне СН 35 кВ 39
7. Выбор измерительных трансформаторов тока 40
7.1.1. Выбор трансформаторов тока на стороне ВН 220 кВ 42
7.1.2. Выбор трансформаторов тока, встроенного в вводы силового трансформатора на стороне ВН 220 кВ 42
7.2. Выбор трансформаторов тока на стороне СН 35 кВ 44
7.2.1. Выбор трансформаторов тока, встроенного в вводы силового трансформатора на стороне СН 35 кВ 44
7.3. Выбор трансформаторов тока на стороне НН 10 кВ 45
8. Выбор измерительных трансформаторов напряжения 46
8.1. Выбор трансформаторов напряжения на стороне ВН 220 кВ 46
8.2. Выбор трансформаторов напряжения на стороне СН 35 кВ 47
8.3. Выбор трансформаторов напряжения на стороне НН 10 кВ 47
9. Выбор схем распределительных устройств 49
10. Выбор трансформаторов собственных нужд 52
11. Расчет грозозащиты ОРУ 220 кВ 55
12. Расчет заземляющих устройств 57
ЗАКЛЮЧЕНИЕ 65
СПИСОК ИСТОЧНИКОВ 66
