В проекте выполнен обогрев металлической кровли здания с применением щита управления обогревом (оформление листами)
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Проект электрообогрева кровли крыши здания
Проект электрообогрева кровли крыши здания
0
0
177
1
0
40
Сообщить о проблеме
Автор
Александр П
Дата
21.12.2024
Язык
Русский
Состав

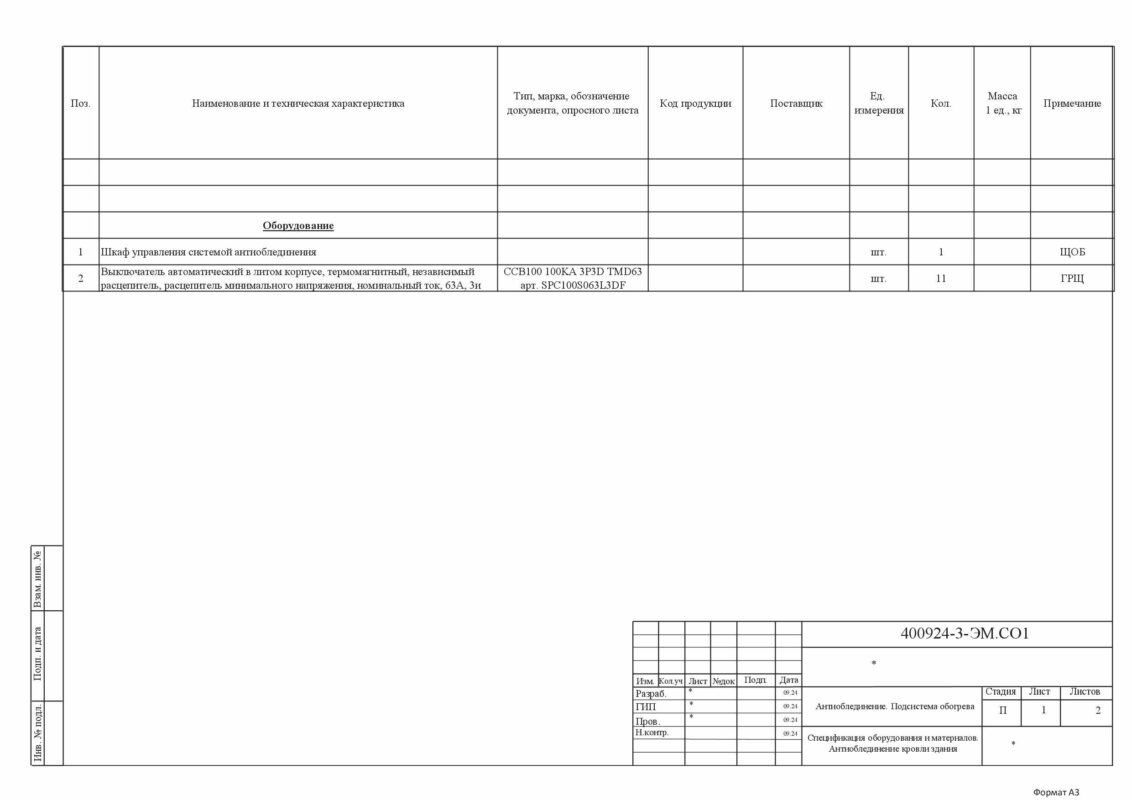

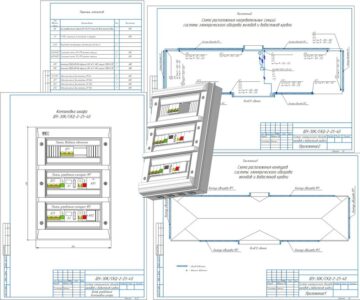

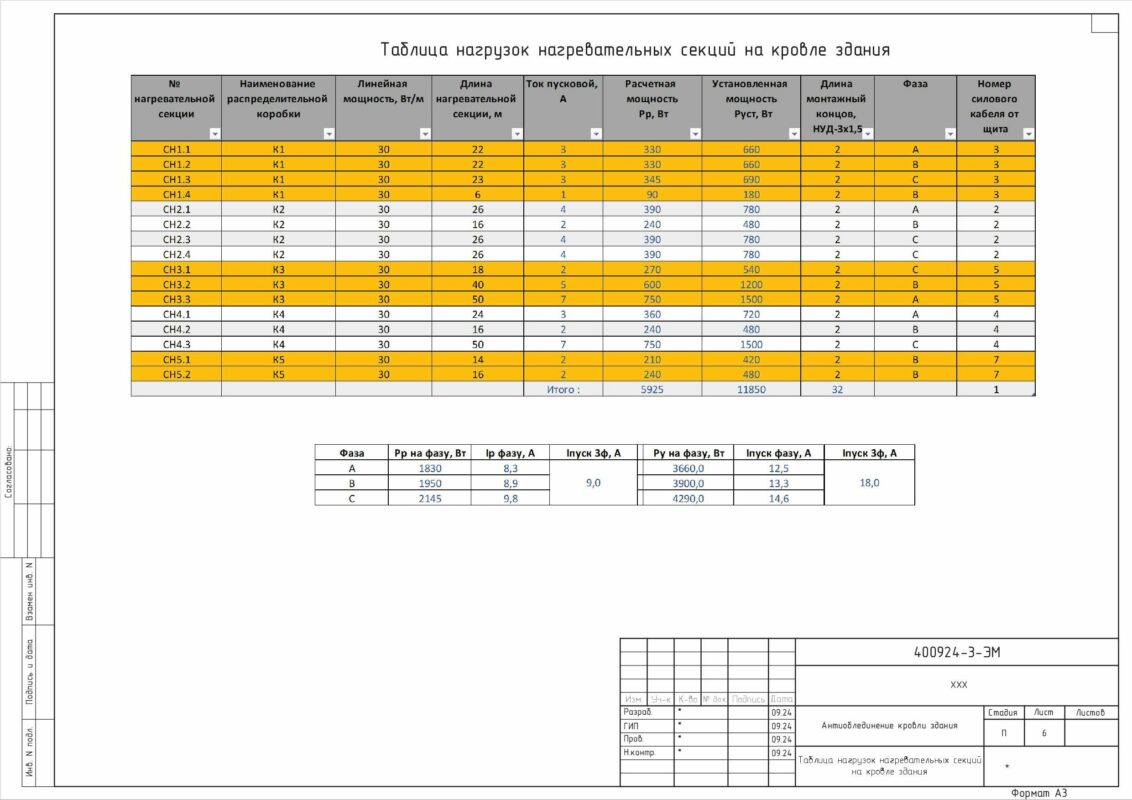

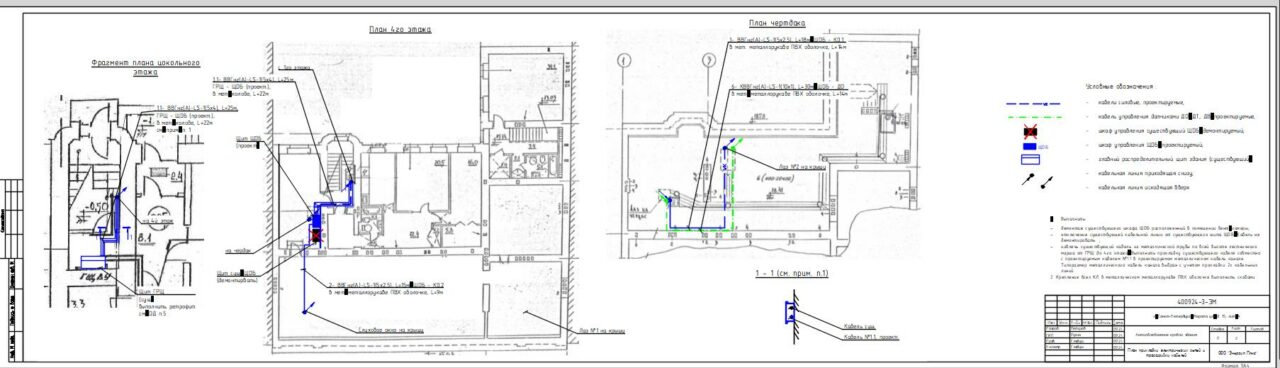

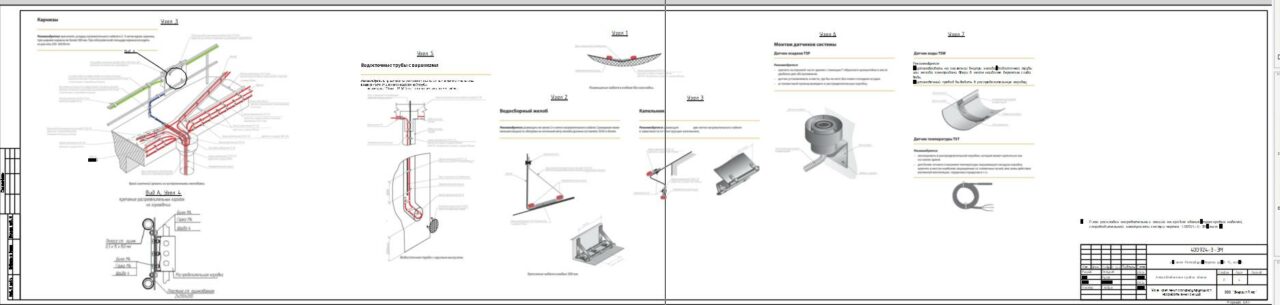

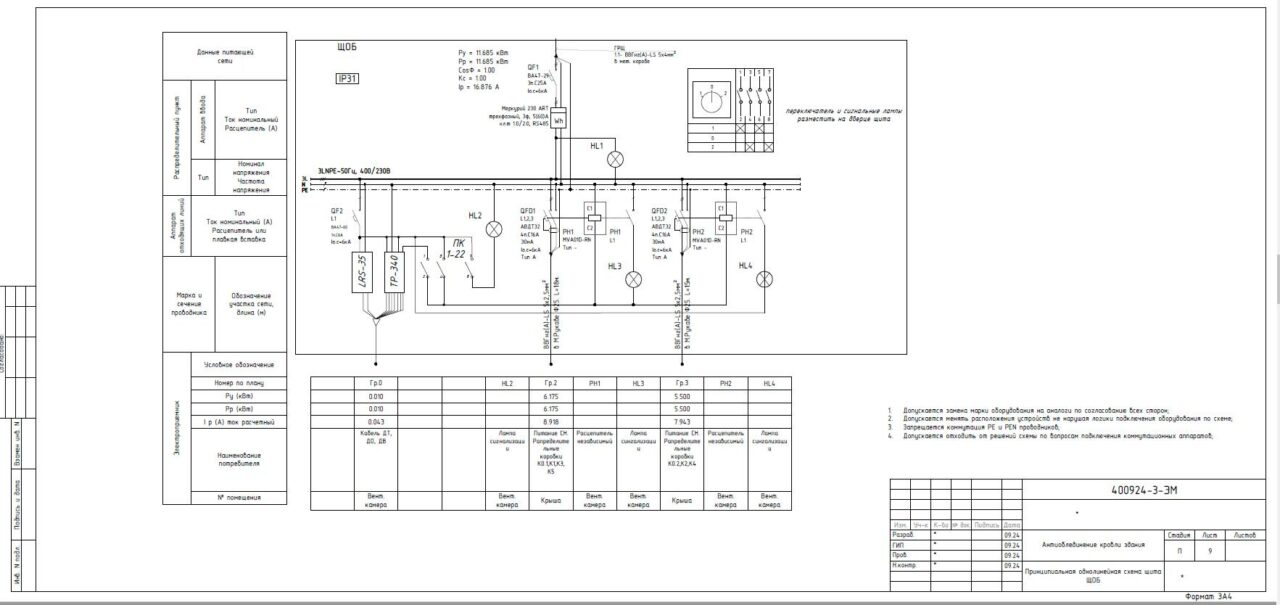

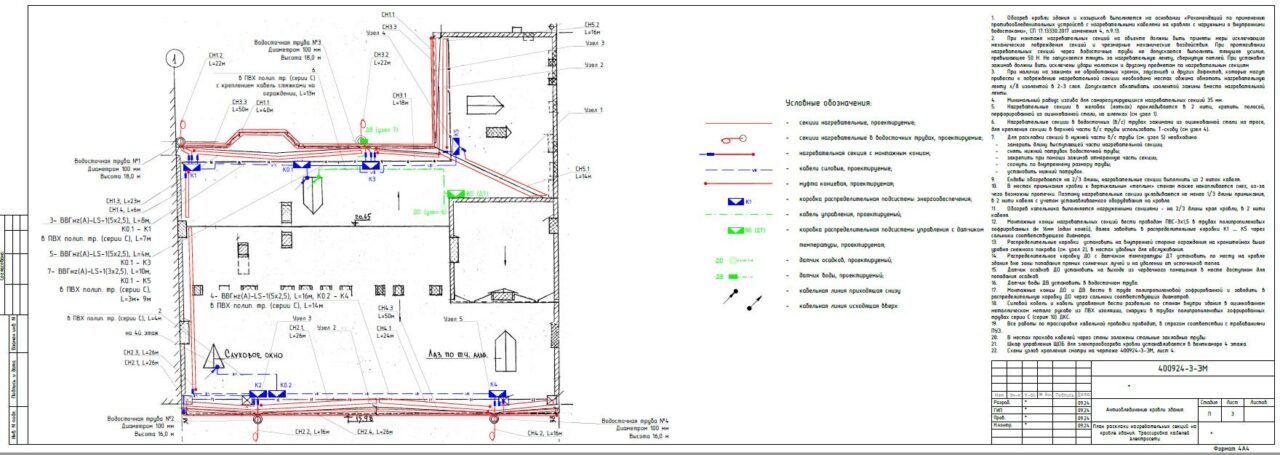

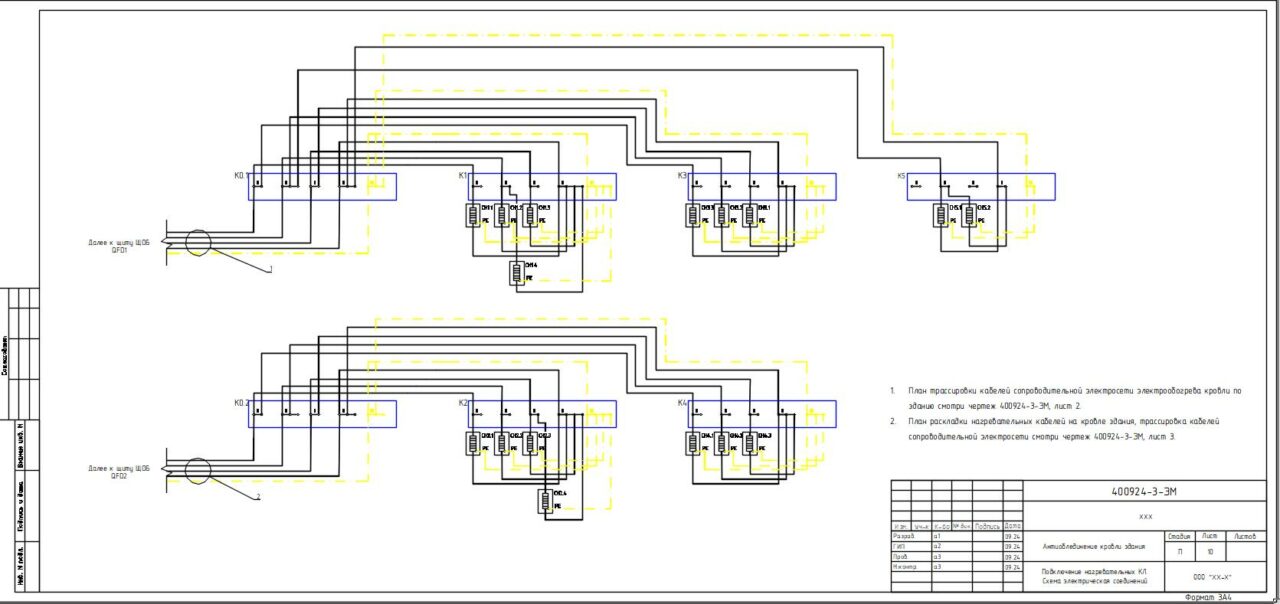

Проект состоит из чертежей: Общие банные План прокладки электрических сетей и трассировки кабелей План расклаки нагревательных секций на кровле здания. Трассировка кабелей электросети Узлы крепления саморегулирующихся нагревательных секций Монтаж соединительных муфт Таблица нагрузок нагревательных секций на кровле здания Таблица электрических нагрузок проектируемого щита ЩОБ Принципиальная однолинейная схема ГРЩ здания Принципиальная однолинейная схема щита ЩОБ Подключение нагревательных К/1. Схема электрическая соединений Эскиз переустройства существующего щита ГРЩ Эскиз расположения оборудования в щите ЩОБ Таблица электрических нагрузок существующего щита ГРЩ
