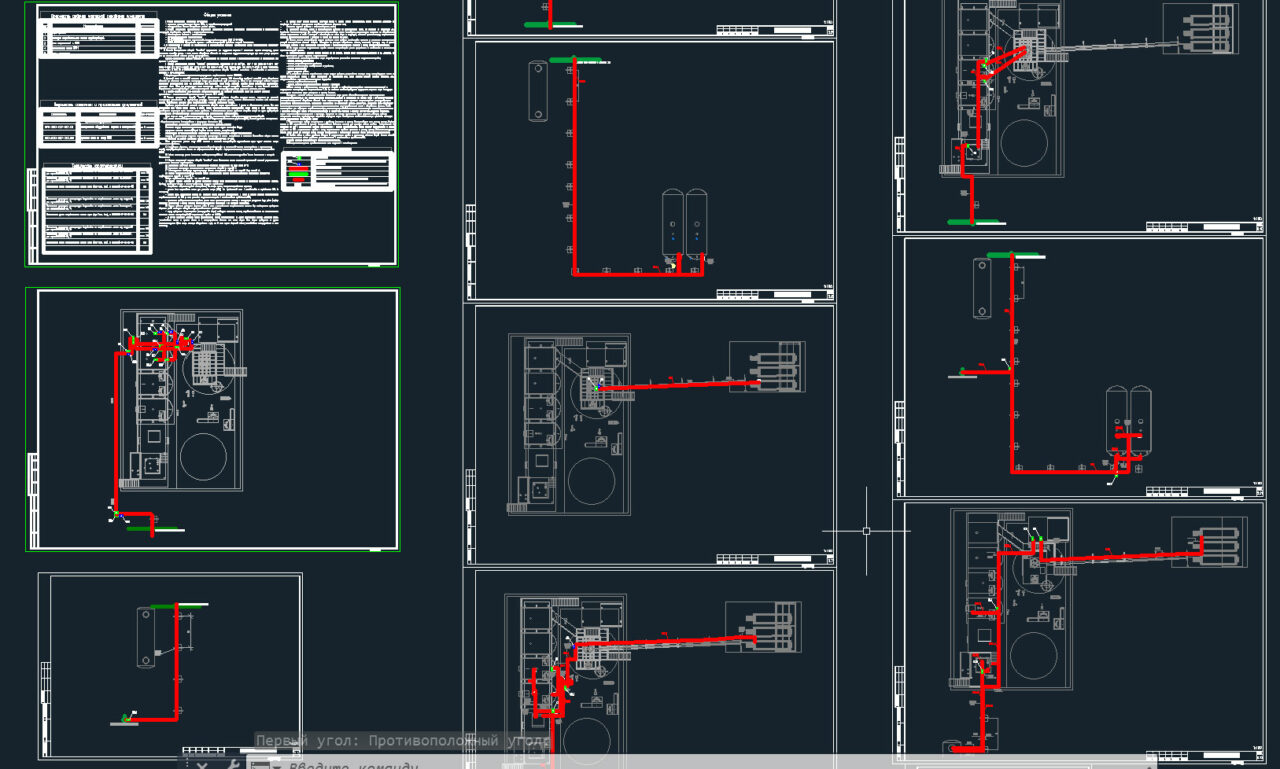

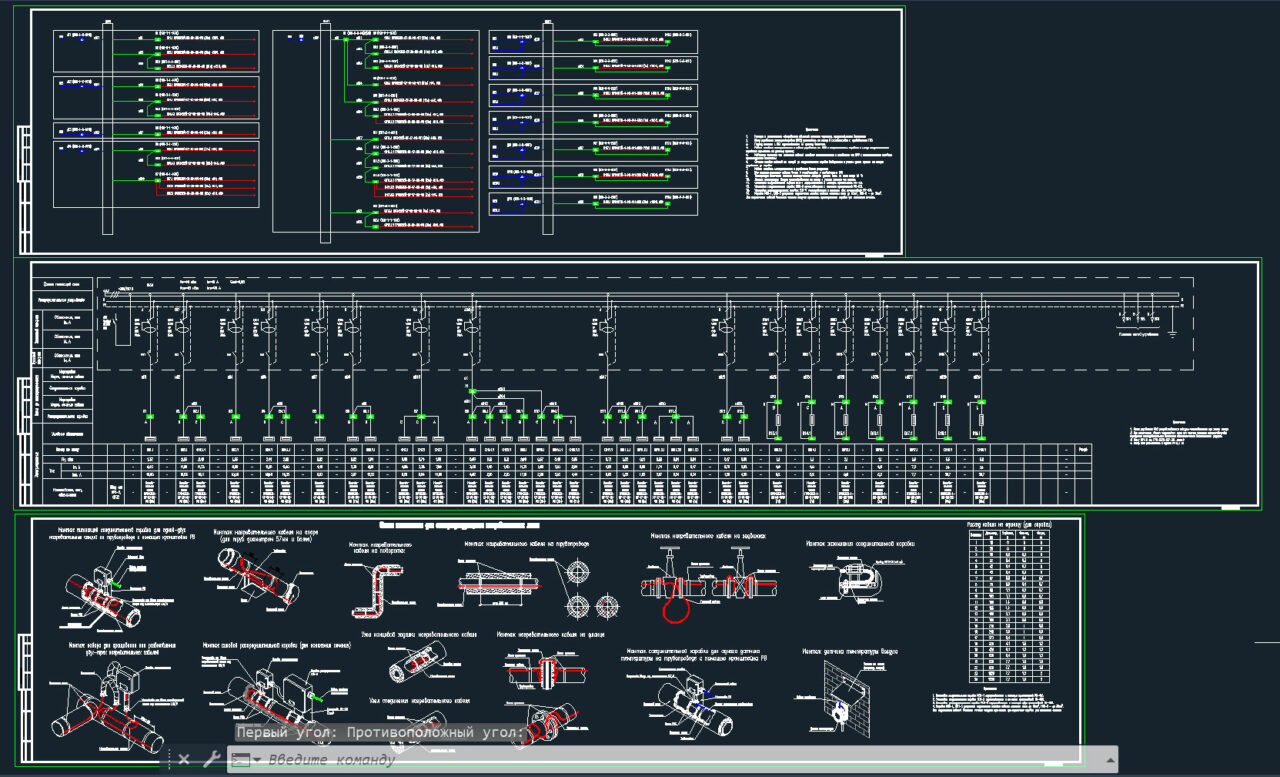

Рабочая документация по электрообогреву технологических трубопроводов

Электрообогрев технологических трубопроводов с водой, маслом и нефтепродуктами. Применена система "TermoHeat". Система электрического обогрева "TermoHeat" предназначена для поддержания заданных в техническом задании температур, путем компенсации тепловых потерь, с целью защиты обогреваемых объектов от замерзания и поддержания температуры при малом расходе продукта или при его остановке в штатных условиях функционирования.

7 Обогрев осуществляется специальными саморегулируемыми нагревательными лентами ПРОМЕТЕЙ.
8 Принятый запас по тепловой мощности нагревательной ленты в размере 20% обеспечивает требуемый тепловой режим обогреваемых объектов при абсолютно минимальной температуре воздуха для обогреваемых труб диаметром до 100мм, и при температуре наиболее холодной пятидневки, обеспеченностью 0,92, для обогреваемых труб диаметром более 100мм. Требуемый тепловой режим обогреваемых трубопроводов диаметром свыше 100мм при температурах менее температуры наиболее холодной пятидневки, обеспечивается за счет большой тепловой инерционности данных трубопроводов в связи с краткосрочным снижением температуры окружающей среды ниже указанного значения.
9 В системе предусмотрены меры основной и дополнительной защиты от поражения электрическим током при прямом и косвенном прикосновениях и защита от токов короткого замыкания (система TN-S и УЗО).

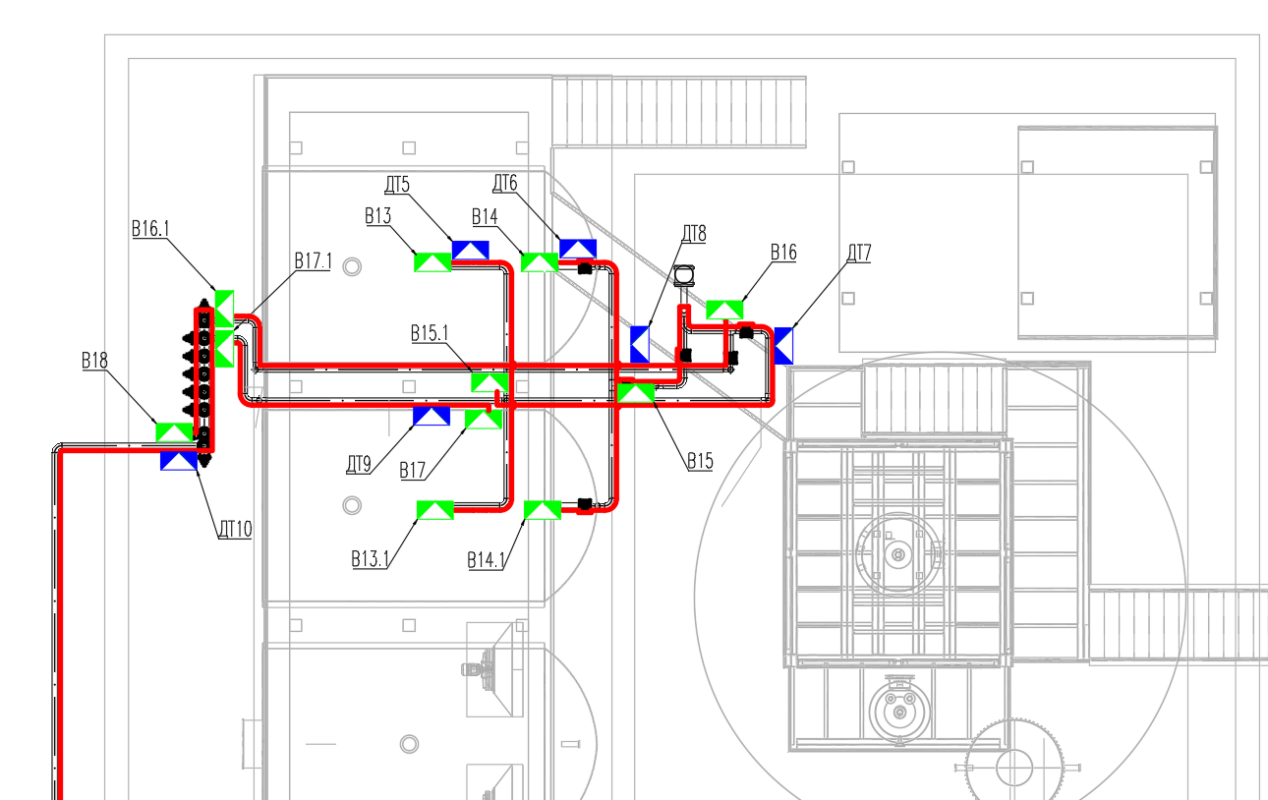

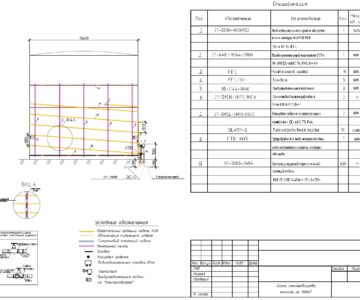

10 Система электрического обогрева "TermoHeat" автоматически управляет обогревом, используя сигналы, полученные от датчиков температуры, установленные на трубопроводы, резервуар. Анализируя полученные данные, система автоматически включает либо отключает обогрев. Температурные настройки могут корректироваться в процессе эксплуатации системы.
Управление разрабатываемой системой электрического обогрева может осуществляться в ручном и автоматическом режиме. Для чего предусмотрен ключ выбора режима работы. В ручном режиме включение/отключение нагревательных секций каждой из групп трубопроводов производится оператором путем нажатия кнопок управления. В автоматическом режиме управление обогревом каждой из групп трубопроводов осуществляется по соответствующим датчикам температуры, устанавливаемым на трубопроводы.
Кроме того, на шкафу управления предусмотрена световая сигнализация рабочего и аварийного состояния элеткрообогрева
