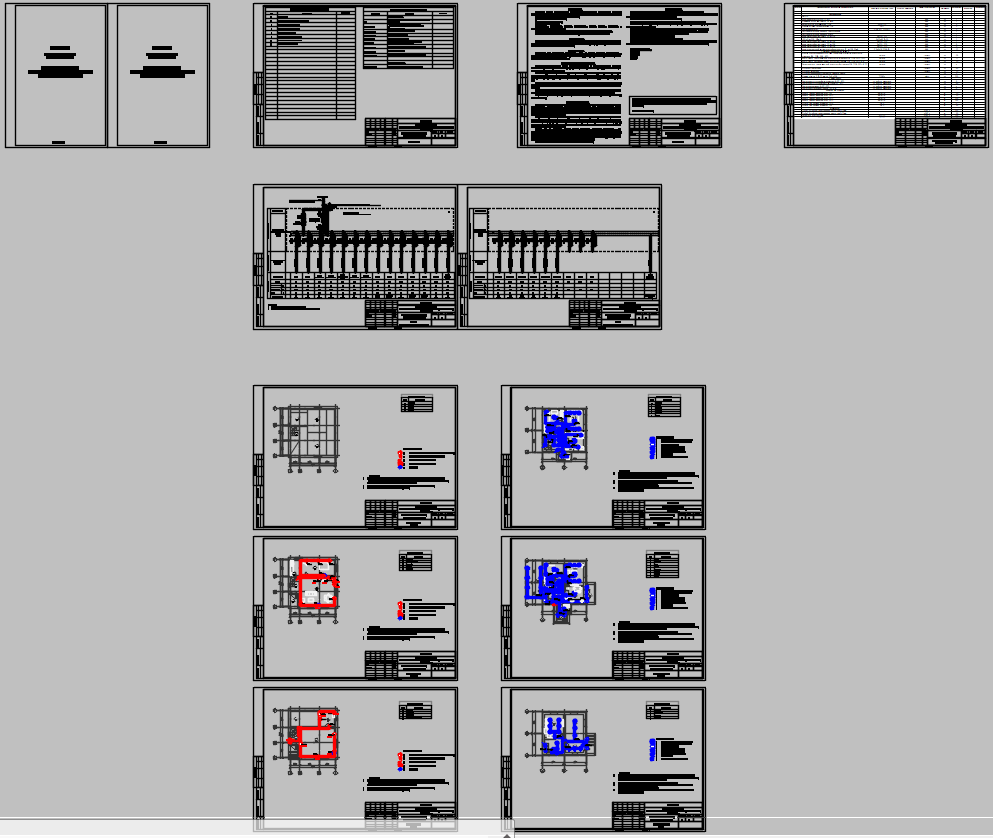

Проект электроснабжения индивидуального жилого дома - коттеджа

Проект силового электрооборудования и электрического освещения индивидуального жилого дома для частного строительства.

Проект выполнен на основании следующих материалов:
-    архитектурно строительных чертежей;
-    технического задания заказчика;
-    действующих норм и правил.
Потребителями электроэнергии являются осветительные приборы, бытовые потребители и электрооборудование инженерных систем.
В отношении обеспечения надежности электроснабжения потребители относятся к III-й категории.
Электроснабжение выполнено на напряжении 380/220 В, 50 Гц, с системой заземления TN-C-S.

Электроснабжение
Электроснабжение жилого дома осуществляется от наружного распределительного щита РЩ согласно проекту внешнего электроснабжения. От наружного распределительного щита до вводного распределительного щита дома проложен существующий питающий кабель.

Учет электроэнергии
Коммерческий учет электроэнергии предусмотрен в щите РЩ границе балансовой принадлежности и эксплуатационной ответственности. Для учета электроэнергии в щите РЩ установлен трехфазный счетчик прямого включения с номинальным током 5-60А.

Электроосвещение и электрооборудование
Проектом предусматривается общее освещение помещений и бытовая розеточная сеть. Сети электропитания выполнить пятипроводными для 3-х фазных нагрузок напряжением 380 В и трехпроводными для однофазных нагрузок напряжением 220 В.
Размещение и количество светильников и розеток выполнено в соответствии с дизайн проектом. Выбор типа светильников должен производиться в зависимости от назначения и среды помещения. В помещениях душевых комнат, ванных, сан. узлах и других влажных помещениях установить светильники со степенью защиты не ниже IP44.
Групповые сети освещения и розеточной сети выполнить кабелем ВВГнг-LS скрыто под слоем штукатурки, в пространстве подвесного потолка и частично в полу в трубах ПВХ. Трубы должны соответствовать требованиям НПБ-246-97.
Сечения кабелей групповых и распределительных сетей выбраны исходя из расчетной мощности потребителя по длительно-допустимой токовой нагрузке и проверены по допустимой потере напряжения.
Все групповые розеточные сети защищены дифференциальными устройствами защитного отключения с током утечки 30мА.

Заземление и молниезащита
В соответствии с требованиями ПУЭ и ГОСТ 12.1.030-81 проектом предусмотрено защитное заземление электроустановок. В целях безопасности все металлические нетоковедущие части электрооборудования, которые могут оказаться под напряжением в результате нарушения изоляции, соединяются с заземленным нулем источника питания нулевым защитным проводником. Для защиты от поражения электрическим током применены меры защиты установленные п.1.7.51 ПУЭ.
Для выполнения защитного заземления и уравнивания потенциалов проектом предусмотрено заземляющее устройство и главная заземляющая шина (ГЗШ). Заземлитель выполнить из вертикальных электродов из угловой оцинкованной стали 50х50х5мм, L=3000мм, соединенных между собой стальной оцинкованной полосой 40х4мм. В качестве главной заземляющей шины используется медная шина в вводном распределительном щите соединенная с заземляющим устройством.
