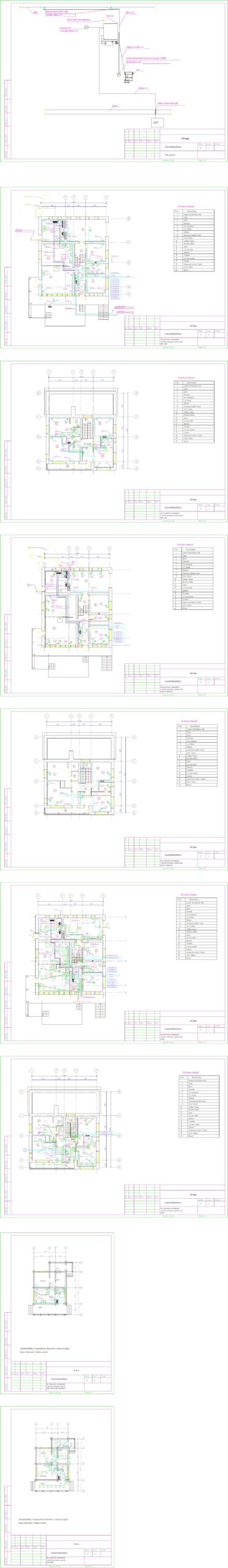

проект внутреннего электроснабжения коттеджа

Проект выполнен на основании архитектурно-строительных чертежей, задания заказчика и задания на подключение вент систем, кондиционеров и электроприемников системы канализации .
Внешнее электроснабжение выполняется по отдельному проекту.
Для приема и распределения электроэнергии предусматривается вводно-распределительное устройство (ВРУ).
Электроснабжение осуществляется от существующей КТП. Кроме того обеспечивается резервное питание от дизельной генераторной установки (ДГУ) мощностью 12Квт через АВР.
От АВР получает питание распределительный аварийный щит РЩА, который питает аварийное освещение, аварийный бойлер, аварийное отопление и аварийные розетки .
В нормальном режиме АВР подключен к основной питающей сети.
В аварийном режиме АВР подает команду на запуск генератора и переключается на ввод от ДГУ.
Предусматривается учет электроэнергии счетчиком, установленным в ВРУ.
Питание групповых сетей бытовых розеток и освещения осуществляется от распределительного щита РЩ1.
Питание групповых сетей электроотопления осуществляется от распределительного щита РЩ2.
Для защиты питающих электрических сетей в ВРУ устанавливаются автоматические выключатели с характеристикой “С”.
Для защиты групповых сетей, в щитах устанавливаются автоматические выключатели с характеристикой “C”.
