Проект внутреннего электрооборудования коттеджа. Питание электроприемников предусматривается от 3-х фазной пятипроводной распределительной сети 380/220В, 50Гц по одному кабельному вводу. ВРУ устанавливается в помещении электрощитовой в цокольном этаже здания. ЩОС1 установлен на 1 этаже, ЩОС2 - на 2 этаже. Высота установки щитов 1,5м от уровня чистого пола. ЩОС1 и ЩОС2 комплектуются автоматическими выключателями с тепло- и электромагнитными расцепителями фирмы АВВ. На розеточных линиях устанавливаются дифференциальные автоматы фирмы АВВ (функция УЗО).
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Проект электрооборудования коттеджа ЭОМ
Проект электрооборудования коттеджа ЭОМ
0
250
4676
9
0
20
Автор
Avreliy
Дата
06.09.2015
Язык
Русский
Состав

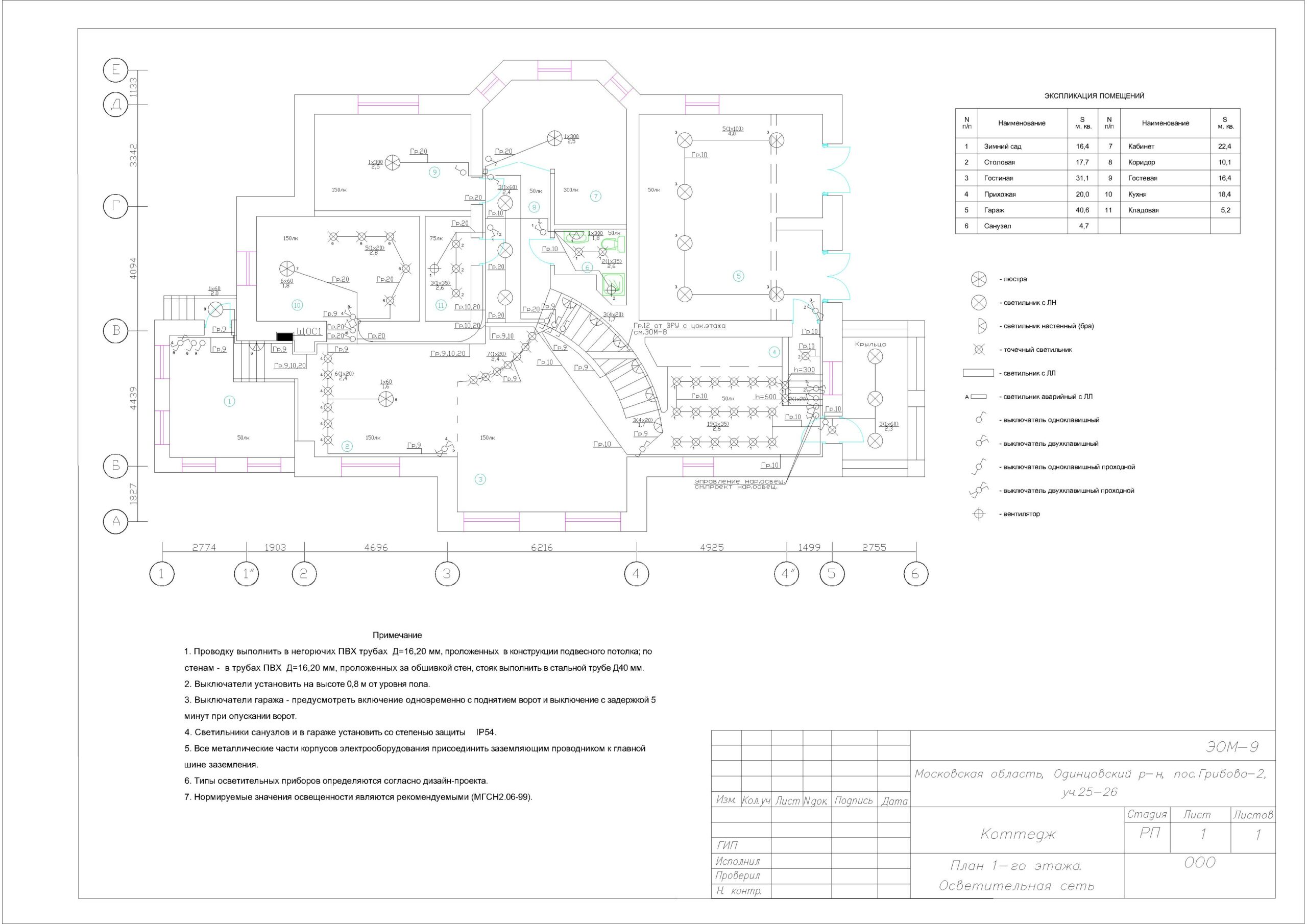

Пояснительная записка (ПЗ), схемы электрических щитов, планы розеточных сетей, планы осветительных сетей, спецификация.
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
1этаж.dwg
-
Специф.dwg
-
СхемаВРУ.dwg
-
2этаж.dwg
-
ЩОС1.dwg
-
Пит-кабель.dwg
-
Цок-этаж.dwg
-
ЩОС2.dwg
-
ОДанные.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
