Раздел ЭМ (Силовое электрооборудование) коттеджа

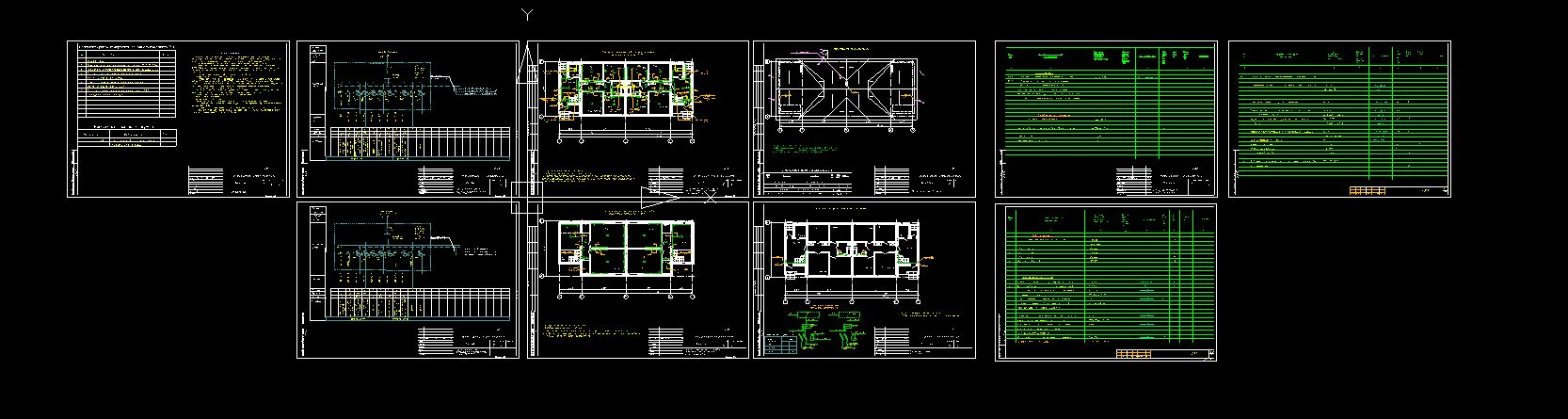

Раздел ЭМ (силовое электрооборудование) для 2х этажного коттеджа.
В составе:
Общие данные
План расположения электрооборудования и прокладки электрических сетей
Принципиальная схема питающей и групповой сети
Молниезащита - план кровли
Спецификация оборудования изделий и материалов

Настоящий проект разработан в соответствии с действующими нормами, правилами и предусматривает мероприятия, обеспечивающие экологическую, санитарно-гигиеническую, взрывную, взрыво-пожарную и пожарную безопасность при эксплуатации зданий и сооружений.
1. Исходными данными при разработке проекта служили задания смежных отделов.
2. Распределение и учет электроэнергии осуществляется от вводно-распределительных щитов ЩУРВ-3/30, установленных в прихожей 1-го этажа. Учет электроэнергии предусмотрен однофазными счетчиками прямого включения ЭЭ-8003, Iн=10-50 А, класс точности 1.0, Uн=220В, встроенными во ВРУ-1 и ВРУ-2.
3. Напряжение силовой сети ~220 В с глухозаземленной нейтралью.
4. Напряжение рабочего освещения ~220 В.
5. Групповые сети выполнены трехпроводными с раздельными нулевым защитным "РЕ" и нулевым рабочим "N" проводниками, кабелем ВВГ и ВВГз скрыто в штрабах под слоем штукатурки. Все доступные прикосновению открытые проводящие части электроустановки должны быть присоединены к заземленной нейтральной точке источника питания посредством защитных проводников.
6. Защитное зануление выполнить согласно ГОСТ 30331-95.
7. В соответствии с ГОСТ 30331.3-95 в здании предусматривается основная система уравнивания потенциалов, с которой должны быть объединены следующие проводящие части:
- основной защитный проводник (PEN-проводник питающей сети);
- стальные трубы коммуникаций;
- система молниезащиты здания;
- металлические части строительных конструкций и система центрального отопления.
8. Выполнить заделку мест проходов через междуэтажные перекрытия несгораемыми материалами, согласно ПУЭ п. 2.1.58.
9. Предусмотрено выполнение молниезащиты здания по III категории согласно РД 34.21.122-87.
10. Вопросы по питающему кабелю (провод) решаются при разработке проекта электроснабжения конкретного дома согласно ТУ на электроснабжение.

Состав: ЭМ Язык документа

Софт: AutoCAD 2004
