Одноэтажный, двухкомнатный коттедж для медперсонала (ЭО)

Одноэтажный, двухкомнатный коттедж для медперсонала. Полнаякомплектация объекта по электротехнической части ЭО

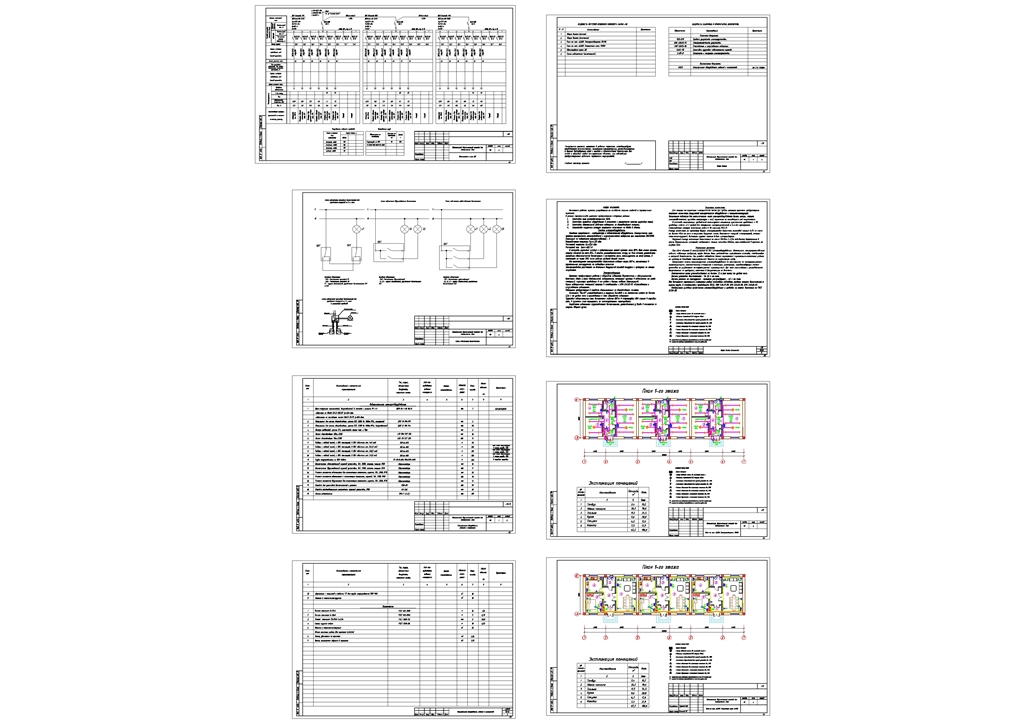

Настоящие рабочие чертежи разработаны на основании смежных отделов и строительных чертежей.
В рамках строительства проектом предусмотрены следующие работы:
1. Установка щит распределительного (ЩО);
2. Установка щитового оборудования в комплекте с аппаратами защиты групповых линий;
3. Установка светильников рабочего освещения, со светодиодными лампами;
4. Устройство наружного контура защитного заземления на вводе в здание;
Силовое электрооборудование.
Основные потребители - кондиционеры и осветительное оборудование. Электрические сети приняты трехфазными, пятипроводными с глухозаземленной нейтралью при напряжении 380/220В. Категория по надежности электроснабжения - 3
Установленная мощность Ру.=41,25 кВт
Расчетный мощность Рр.=33,0 кВт
Расчетный ток Iрасч.=62,7 А
В качестве групповых силовых и осветительных щитов приняты типа ЩРв. Щит имеют степень защиты оболочки не мене IP54. В каждом распределительном шкафу на всех панелях установлены резервные автоматические выключатели с номиналами тока, используемыми на этой панели, в количестве не менее 20% числа рабочих фидеров данной панели.
Вся проектируемая электропроводка выполняется кабелем марки ВВГнг, проложенных в строительных конструкциях, за подшивным потолком.
Электропроводка рассчитана по длительно допустимой токовой нагрузке и проверена по потере напряжения.
Электроосвещение.
Проектом предусмотрено рабочее и аварийное освещение (безопасности и эвакуационное).
Источники света и типы светильников, освещенность помещений приняты в зависимости от среды помещений, характера проводимых в них работ и высоты подвеса светильников.
Нормы освещенности помещений приняты в соответствии с КМК 2.01.05-95 «Естественное и искусственное освещение».
Освещение предусмотрено в основном светильниками со светодиодными лампами.
Указатели "Выход" устанавливаются у наружных выходов и на лестничные клетки на высоте 2,5м м от уровня пола и присоединены к сети аварийного освещения.
Групповая осветительная сеть выполняется кабелем ВВГнг в гофратрубах ПВХ скрыто в штрабах стен, в пустотах плит перекрытия, за гипсокартонными перегородками.
Управление освещением осуществляется выключателем, установленным у входа в помещение со стороны дверной ручки.

Состав: Рабочий проект (РП), Спецификация. Язык документа
