Проект электроснабжения индивидуального жилого дома в г. Гродно

Проектирование внутреннего и наружного электроснабжения частного двух этажного жилого дома мансардного типа

Проект электроснабжения одноквартирного жилого дома №....... по ул. ........ в г. Гродно выполнен на основании:
1. Задания на проектирование.
2. Архитектурно-планировочных решений.
3. Технических условий № 504/465Ф от 01.11.2019г., выданных Гродненским городским районом электрических сетей.

По степени обеспечения надежности электроснабжения проектируемый дом относится к третьей категории потребителей. Расчетная нагрузка по объекту составляет 6.5 кВт. Расчет нагрузки выполнен согласно ТКП 45-4.04-326-2018.
Источник электроснабжения - существующая ТП-13-400кВА. Точка подключения -
существующая опора ВЛ-0,38кВ №14/15. На опоре, согласно проекта на электроснабжение стройплощадки жилого дома, установлен шкаф учета ШВУ.
Проектом предусматривается дополнительная установка перед шкафом ШВУ ящика с рубильником и предохранителями типа ЯРВ-6123 У1. Также в шкафу ШВУ предусматривается замена вводного автоматического выключателя на выключатель нагрузки Iн=63А с
возможностью последующей опломбировки, и установка фидерных автоматических выключателей.
Учет электроэнергии предусмотрен существующим электронным трехфазным счетчиком МИРТЕК-3-BY, установленным в существующем шкафу учета ШВУ.
Ввод ~220/380В в жилой дом от ШВУ к распределительному щитку ЩО осуществляется кабелем марки АВВГнг(А)-1-5х16, проложенным в земле на глубине min 0.7м от поверхности земли. Распределительный щит ЩО расположен на первом этаже жилого дома.
Система заземления - TN-C-S. Разделение РЕN-проводника осуществляется в щитке ШВУ.
Проектом предусматривается четырнадцать групповых линий. Для защиты от поражения электрическим током в щитке ЩО устанавливаются устройства защитного отключения.

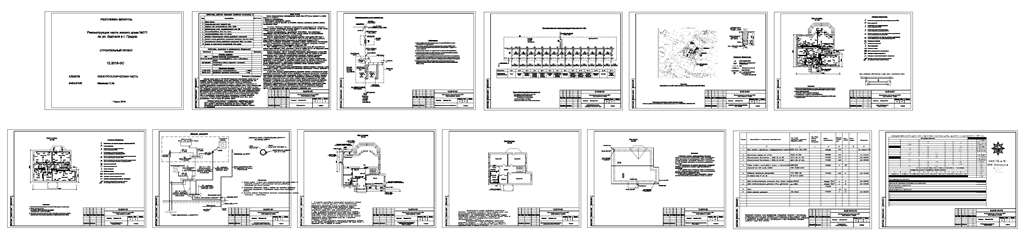

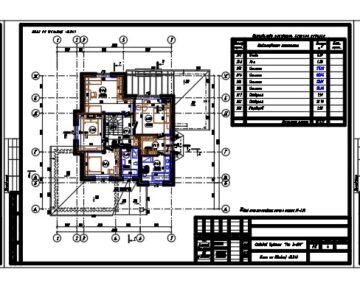

Групповые линии освещения и розеточной сети выполняются кабелями ВВГнг(А), проложенными в подготовке пола в ПВХ трубах, в штрабах стен, в каналах железобетонных перекрытий, в стальных трубах по перекрытию второго этажа. Все групповые линии от щитка ЩО до штепсельных розеток и стационарных электроприемников выполнены трехпроводными: фазный, нулевой рабочий и нулевой защитный проводники. Высота установки розеток и выключателей указана на рабочих чертежах.
В прихожей, коридорах и туалетах устанавливаются подвесные патроны, в спальнях и зале совмещенном с кухней - клеммные колодки для подключения светильников, в ванной, гардеробах и мини-котельной - светильники.
В жилом доме проектом предусматривается устройство основной и дополнительной систем уравнивания потенциалов. Основная система уравнивания потенциалов выполняется посредством присоединения металлических труб коммуникаций, входящих в здание, PE проводника питающей сети, главной заземляющей шины в щитке ЩО, искусственного заземлителя. Основная система уравнивания потенциалов выполняется медным проводом ПуВ1х6 в гофрированной ПВХ трубе, проложенной в подготовке пола. Дополнительная система уравнивания потенциалов выполнена посредством установки в ванной второго этажа шины дополнительной системы уравнивания потенциалов и присоединения к ней металлических труб водоснабжения, металлической ванны или душевого поддона, заземляющих проводников от розеток для подключения стиральной машины и фена. Дополнительная система уравнивания потенциалов выполняется проводом ПуВ 1х4 в в гофрированной ПВХ трубе, проложенной в подготовке пола.
