Электроснабжение индивидуального жилого дома

В объем настоящего проекта входит внешнее и внутреннее электроснабжение индивидуального жилого дома. Учет электроэнергии.

Общие указания
В объем настоящего проекта входит электроснабжение индивидуального жилого до-ма расположенного по адресу: ХХХ обл., ХХХ район, ХХХ СП, дер. ХХХ , д.11-А.
Исходными данными для проектирования являются:
• Техническое задание на проектирование
• Техническое условия на технологическое присоединение электроустановок
• Договор № ХХХ об осуществлении технологического присоединения к электрическим сетям в пределах заявленной мощности потребления до 15 кВт для коммунально- бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности от ОАО «ХХХ»
• Техническое условия на организацию учета электроэнергии к договору № ХХХ от ОАО «ХХХ»

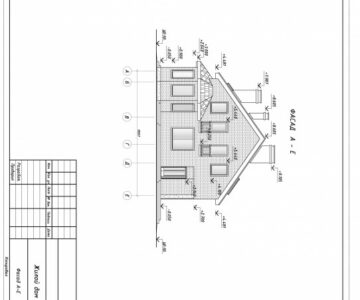

• Паспорт проекта жилого дома. ООО «ХХХ».

Потребители электроэнергии

Схема электроснабжения
Напряжение питания - 0.23 кВ, 50Гц. Схема подключения - TN-C-S. Разрешенная мощность – 3,5 кВА.
Полная расчетная мощность потребителей S=3,5 кВА, активная расчетная мощность Рр=3,25 кВт, расчетный ток – 15,9 А, что соответствует разрешенной мощности.
Источник питания – тяговая ПС «ХХХ» продольная ВЛ-10 кВ железной дороги

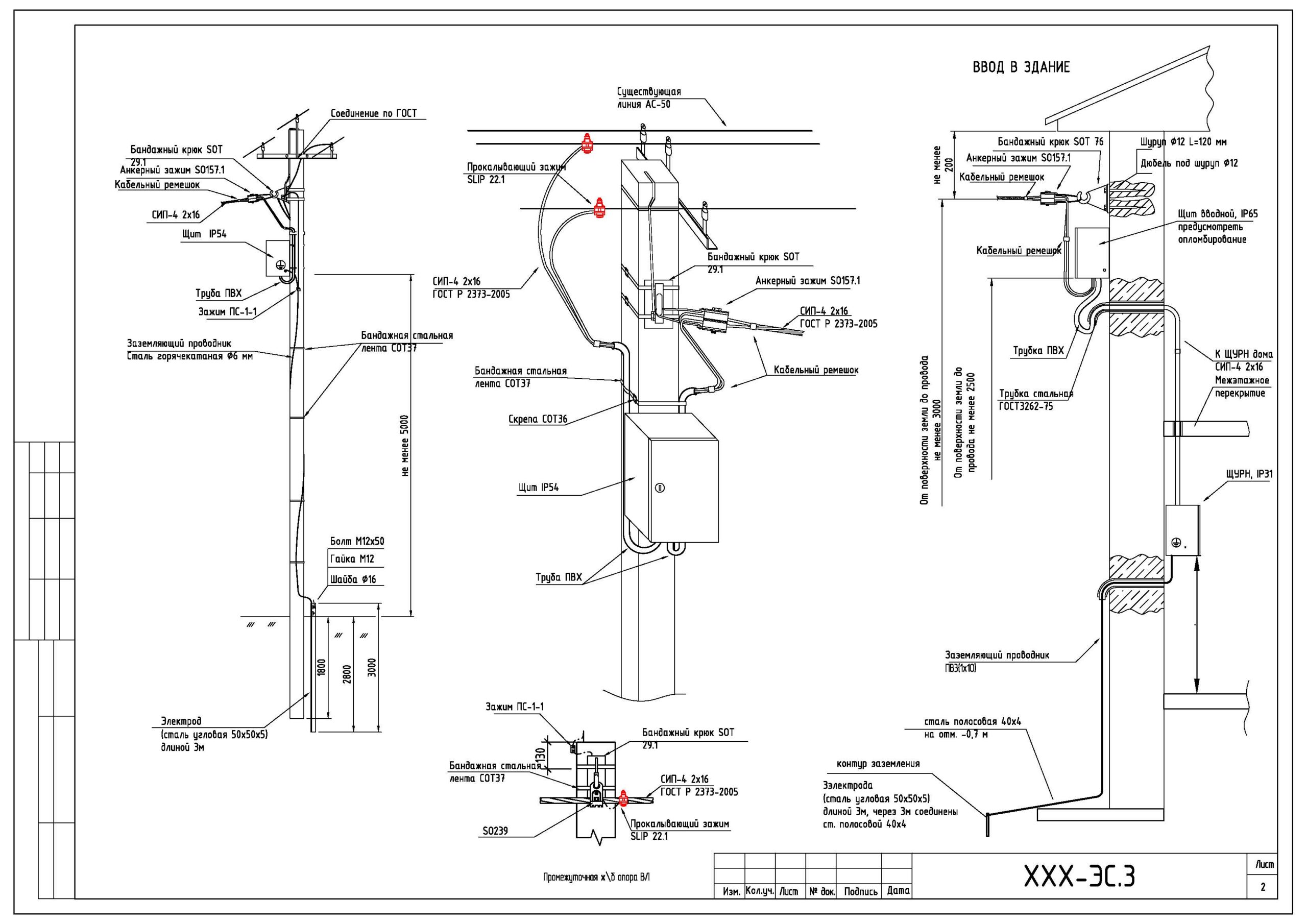

Точкой присоединения ЛЭП 0,23 заказчика является опора №10. Согласно ТУ на присоединение на опоре №10 (см. пункт 6.2. ТУ) установить шит ЩМП- (300х210х150),IP54, где установлен автоматический выключатель ВА47-29 25А.
От опоры № 10 ВЛ-0,38 кВ к вводу в дом ,с помощью кабельных зажимов, выпол-нить ответвление проводами СИП 2 (2х16), протяженностью 50 м ,до проектируемого вводного щитка (ЩВ), установленного на внешней стене дома (на высоте 2,7м от уровня земли), где установлен автоматический выключатель ВА47-29 20А. Магистраль СИП 2х16мм2 закрепить на существующую промежуточную ж/б опору. От ЩВ до проектируемо-го щита ЩУРН питающую линию выполнить кабелем СИП 2х16мм2 ,L=3м. Кабель проло-жить открыто по стене в гофрированной трубе из негорючего ПВХ- пластиката с креплени-ем на пласт. скобы. Щит ЩУРН установить в помещении холл на высоте 1,5м.
Сечение проводов и кабелей выбрано по длительно допустимому току нагрузки и проверено по отклонениям напряжения у потребителей, условиям срабатывания защиты при токах однофазного короткого замыкания.

Учет электроэнергии
Электрическое освещение
Розеточная сеть
Кабельные трассы
Силовое электрооборудование
Заземление
Монтаж электроустановок, электропроводок, заземляющего устройства
Система уравнивания потенциалов
Молниезащита
Организация строительства
Организация эксплуатации электроустановок.
