Индивидуальный жилой дом

Фундамент под котельную .
Робоча документація виконана згідно з діючими нормами і правилами, які передбачають заходи по енергозбереженню, вибухо - та пожежної безпеки будівлі при дотриманні їх замовником та підрядником.
Проект розроблений на індивідуальний житловий будинок по вул.Садовій в с.Григорівка Обухівського району Київської області, з такими природно-кліматичними умовами:
- розрахункова температура зовнішнього повітря tзовн -22 С згідно ДБН В.2.6-31:2006 "Теплова
ізоляція будівель";
- вага снігового покриву -160 кгс/м2 для V снігового району згідно ДБН В.1.2-2:2006
"Навантаження і впливи";
- розрахунковий вітровий тиск - 40 кгс/м2 для І вітрового району згідно ДБН В.1.2-2:2006
"Навантаження і впливи";
- глибина сезонного промерзання грунту - 110 см.

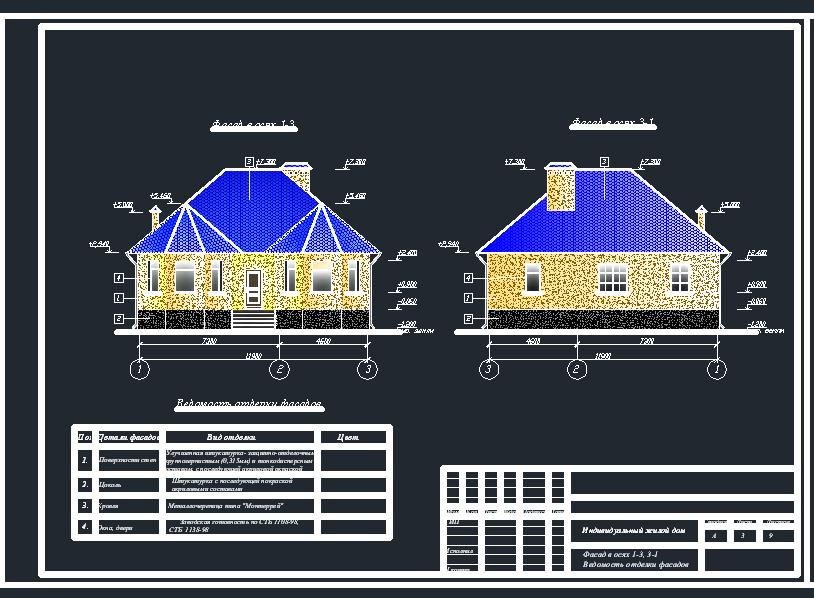

1. Індивідуальний житловий будинок має розміри в осях - 11,24х10,18 м. За відносну позн. 0,000 прийнято рівень чистої підлоги І-го поверху. Абсолютна позначка +194,39.
2. Запроектована будівля відноситься до ступеня вогнестійкості – IІІ.
3. Фундаменти запроектовані стрічкові з монолітного залізобетону.
4. Горизонтальна гідроізоляція -2 шари єврорубероїда; вертикальна гідроізоляція - обмазочна.
5. Огороджуючі стіни товщиною 630мм виконані з керамічних блоків з використанням ефективного утеплювача:
1 шар - Керамічний блок "ТеплоКерам 440" товщ. 440мм;
2 шар - Ефективний утеплювач товщ. 50мм;
3 шар - Повітряний прошарок товщ.20мм;
3 шар - Цегла облицювальна товщ. 120мм;
6. Перегородки - з цегли, товщиною 120 мм.
7. Перемички - монолітні армовані залізобетонні.
8. Перекриття - монолітне залізобетонне.
9. Покрівля скатного типу, з металочерепиці "Arcelor Mittal" , влаштованої по обрешітці з кроком 350мм, що кріпляться до дерев'яних крокв.
10. Виготовлення і монтаж конструкцій виконувати в повній відповідності з нормативними документами:
ДБН Д.2.2-6-99 "Бетонні і залізобетонні конструкції монолітні".
ДБН В.2.6-163:2010 "Сталеві конструкції".
ДБН В.2.1-10-2009 "Основи та фундаменти споруд".
ДБН В.1.2-2:2006 "Навантаження і впливи".
ДБН А.3.2-2-2009 "Техніка безпеки в будівництві".
11. Будівельні матеріали, що використовуються, повинні задовольняти вимогам ДБН В.1.4-2.01-97
"Радіаційний контроль будівельних матеріалів та об'єктів будівництва".
Інші необхідні вказівки та примітки на аркушах проекту.

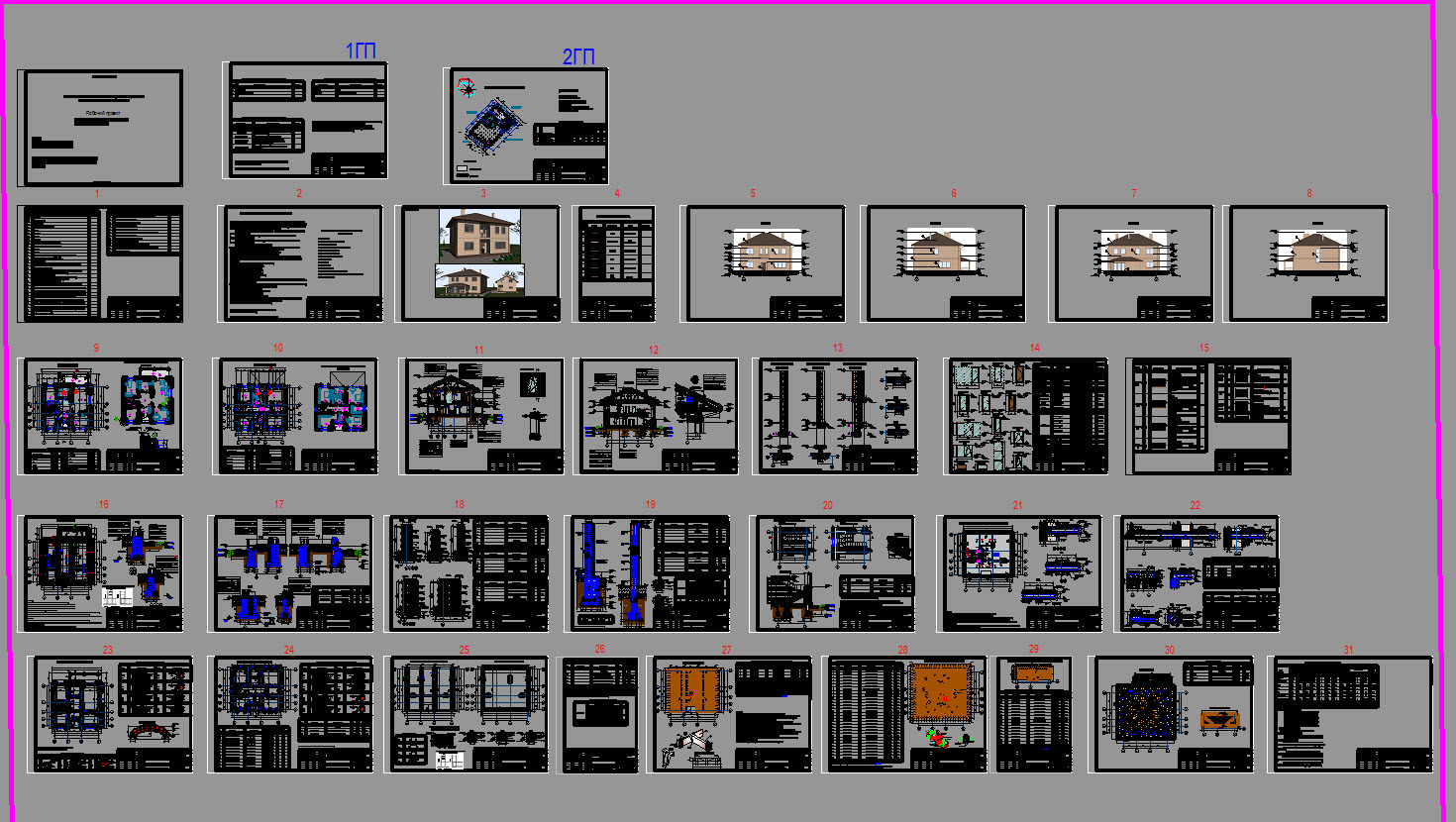

Состав: Планы , разрезы , армирования , спецификация Язык документа

Софт: AutoCAD 2007

Файлы:
Grigorovka_Osnovniy_budinok_25_12_2015.dwg
