Проект электроснабжения столовой

0
9
3995
19
0
150

Алтайский государственный колледж
Монтаж наладка и эксплуатация электрооборудования промышленных и гражданских зданий
Дипломный проект на тему "Электрофикация столовой"
Барнаул 2016

Настоящий проект разработан на основании технического задания на проектирование, дизайн-проекта и в соответствии с ПУЭ, СП, СНиП, ГОСТ и другими действующими нормативными документами.
Проектом решается установка электрооборудования столовой по адресу г. Барнаул, ул. 1я Западная.
Необходимые данные для выполнения строительно-монтажных работ приведены на прилагаемых чертежах и спецификациях.

1.2 Электроснабжение
Питание электроприёмников объекта осуществляется от распределительной сети здания на напряжение 380В. Режим работа нейтрали - глухое заземление, система заземления - TT. Подвод питания к ВРУ объекта (щит ВРУ) осуществляется от ГРЩ здания по кабелю марки ВВГнг-5х35, проложенному в асбесто-цементной трубе.

1.3 Категория электроснабжения.
В соответствии с СП-31-110-2003 (п.5.1, табл5.1), помещения столовой относятся к II категории надежности электроснабжения. В данном проекте используется система автономных источников питания для обеспечения электроснабжения потребителей, требующих I категории надежности электроснабжения.
К ним относится эвакуационное освещение.

1.4 Организация учета электроэнергии
Организация учета электроэнергии для проектируемого жилого дома предусматривается в ГРЩ здания счетчиком двойного тарифа активной энергии, трехфазным, прямоточным. Все розетки выбраны в соответствии с требованиями ПУЭ п. 7.1.49

1.5 Проектные решения
В соответствии с главой 1, п.7.79 ПУЭ автоматические выключатели, установленные в ВРУ проверены по допустимому току в случае короткого замыкания. Времена отключения авт. выключателей не превышают 0,4с. Освещение помещений осуществляется светильниками с люминесцентными лампами, количество и тип которых приняты в соответствии со светотехническим расчётом и требованиями нормативных документов СНиП 23-05-95, СП 31-110-2003, ПУЭ и др. Внутренние сети выполнить трехжильным и пятижильным кабелем с медными жилами не поддерживающим горение. Марка используемых кабелей: ВВГнг. Сечения кабелей выбраны по допустимому длительному току и проверены по допустимой потере напряжения. Групповую сеть (розеточная сеть и сеть освещения) выполнить сменяемой, в ПВХ-трубе.
1. Горизонтальные участки выполнить за подвесными потолками в ПВХ-трубе;
2. Вертикальные участки - в штробах стен и за подвесными потолками в ПВХ-трубе.
Скрытые проводки должны быть сменяемыми, при этом должна быть обеспечена возможность замены кабеля, а также доступ к местам ответвлений и электроустановочным изделиям. Трубы электропроводки должны иметь сертификат пожарной безопасности и надежно крепиться к конструкциям потолков, стен и перегородок.. При проектировании учитывалось, что строительные конструкции являются несгораемыми.
Управление освещением предусмотрено местными выключателями. Все разветвления групповых линий выполнить в ответвительных коробках со скруткой жил кабелей и дальнейшей опайкой или опресовкой. В ответвительных коробках предусмотреть запас кабеля для повторного расключения. Концы расключаемых кабелей не должны испытывать механических усилий и деформаций. болтовых и т.п.)
Для обеспечения легкого распознавания проводников электропроводки по цветам, в соответствии с п. 2.1.31 ПУЭ 7 изд., в проекте приняты проводники:
1. Черного, коричневого и красного цветов для обозначения фазных проводников (L1,L2,L3)
2. Голубого цвета – для обозначения нулевого рабочего проводника (N),
3. Желто-зеленого цвета – для обозначения защитного проводника (PE).

1.6 Защитные меры безопасности
В соответствии с ПУЭ для защиты людей от поражения электрическим током применяется система защитного заземления.
Заземлению подлежат части электроустановки, нормально не находящиеся под напряжением, но которое могут под ним оказаться вследствие повреждения изоляции сети или электроприемников.
Части электроустановки, подлежащие заземлению, присоединить к сети защитного заземления отдельным ответвлением РЕ-жилы.
Устройство основной системы уравнивания потенциалов решается существующим комплексом мер и устройств здания.
Дополнительная система уравнивания потенциалов обеспечивается подключением всех доступных прикосновению открытых проводящих частей стационарных электроустановок, сторонних проводящих частей (в
том числе выходящих за предела влажных помещений) и нулевых защитных проводников всего электрооборудования (в том числе штепсельных розеток).

Введение
Общие данные
Общие указания
Электроснабжение
Категория электроснабжения.
Организация учета электроэнергии
Проектные решения
Защитные меры безопасности
Мероприятия по технике безопасности
Организация эксплуатации электрооборудования потребителей
2 Электротехническая часть
2.1 Характеристика потребителей электроэнергии и определение категории электроснабжения
2.2 Выбор рода тока, величин напряжений, схемы распределенной сети
2.3 Расчёт и выбор осветительных электроприборов
Виды освещения
Нормы освещенности
Осветительные системы
Расчет и выбор освещения
Расчет и выбор аппаратов защиты
Классификация электрических аппаратов защиты
Автоматические выключатели
Защитное отключение
2.5 Расчет и выбор кабеля
2.6 Расчёт системы защитного заземления
Расчёт системы заземления:
3 Спецвопрос: Разработка системы уравнивания потенциалов
Экономическая часть 63
2.3Технология монтажа электропроводки.
Техника безопасности 118
Список используемых источников



Автор
Иван
Дата
12.10.2019
Язык
Русский
Состав

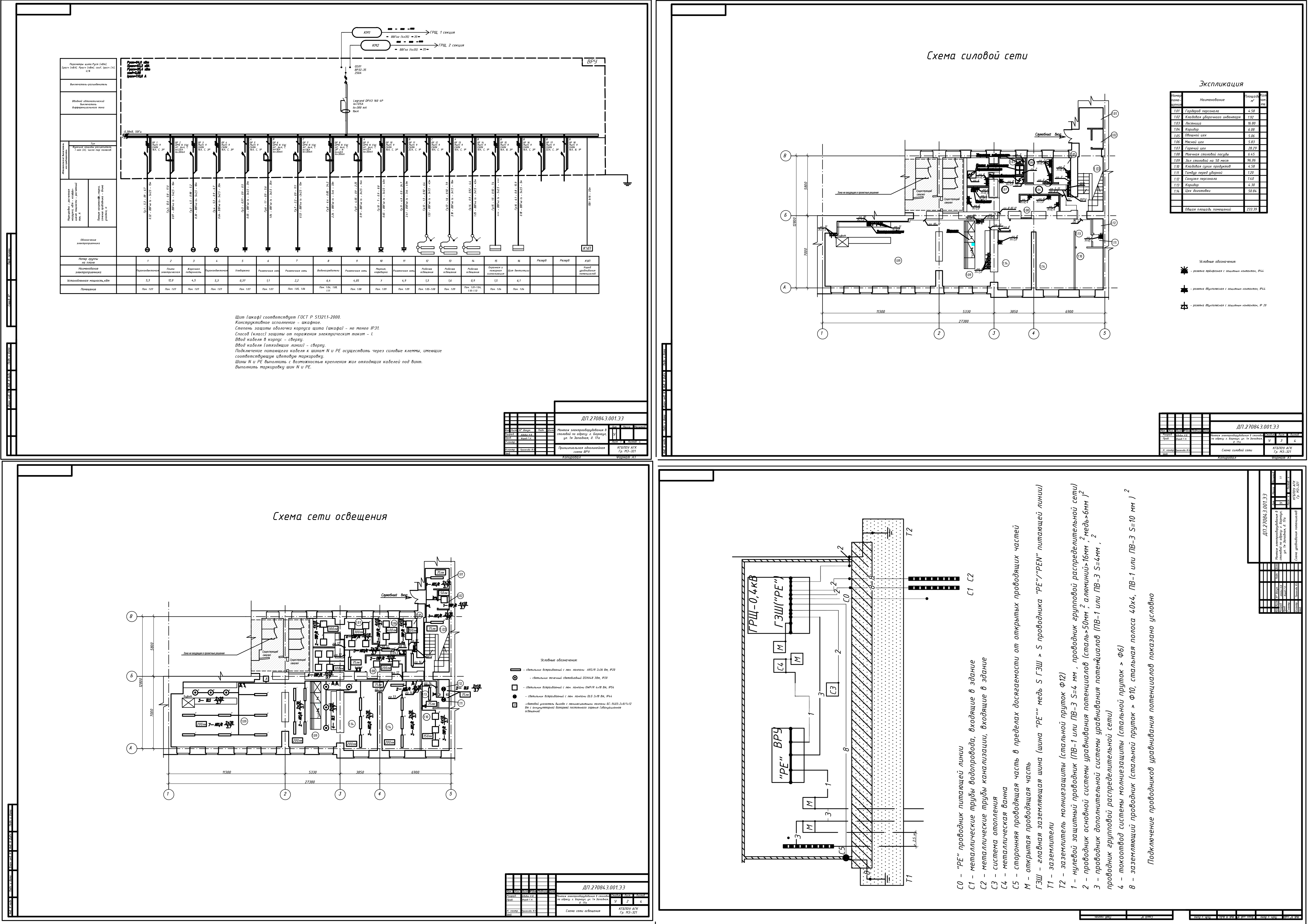

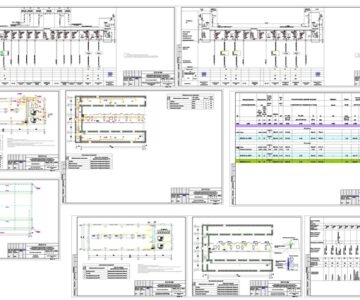

Схема силовой сети, схема осветительной сети, схема уравнивания потенциалов, однолинейная схема ВРУ, пояснительная записка
Софт
AutoCAD 2015 Как открыть?
Содержимое архива
  • Электромонтажные схемы.dwg
  • Пояснительная записка.docx
